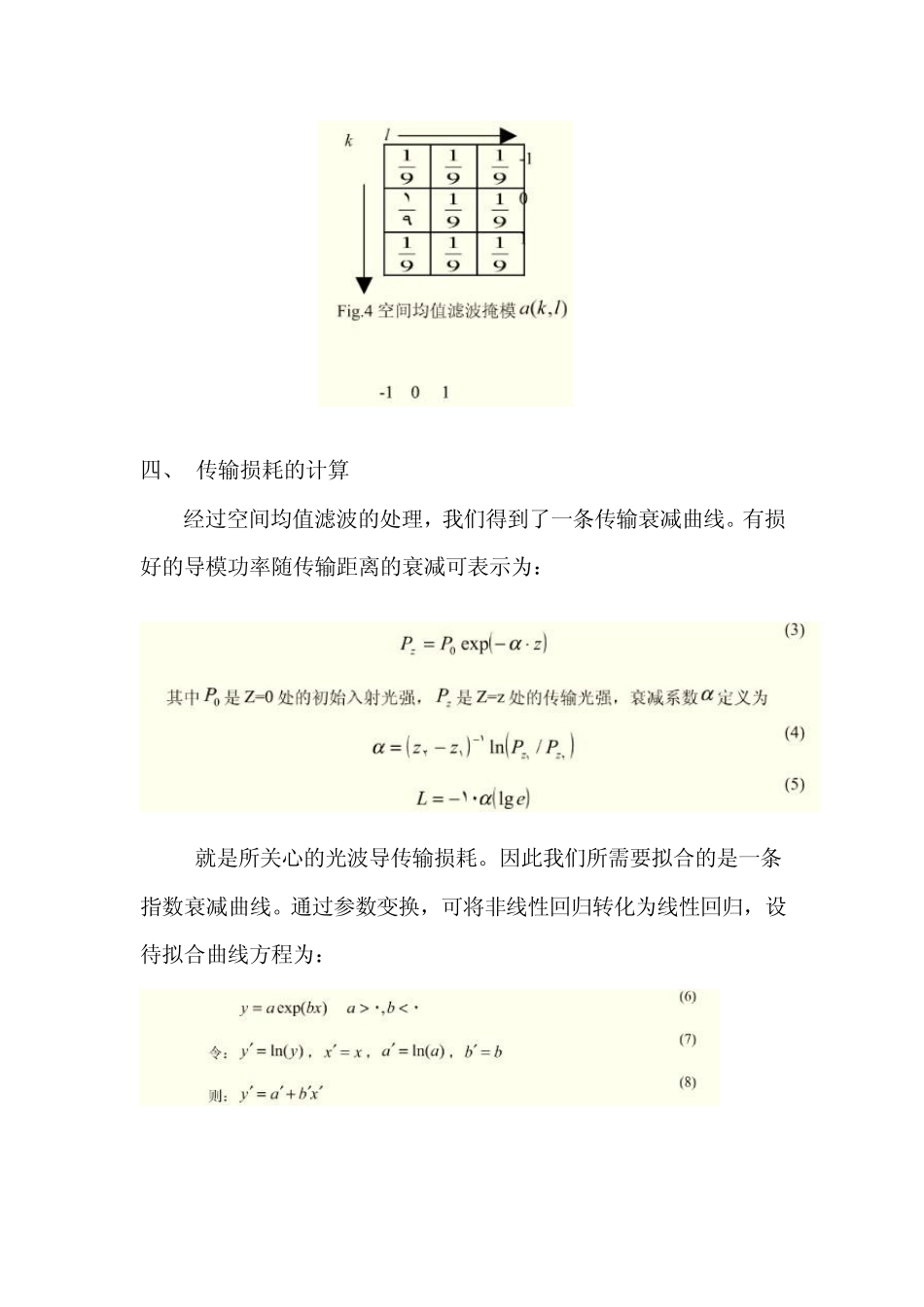

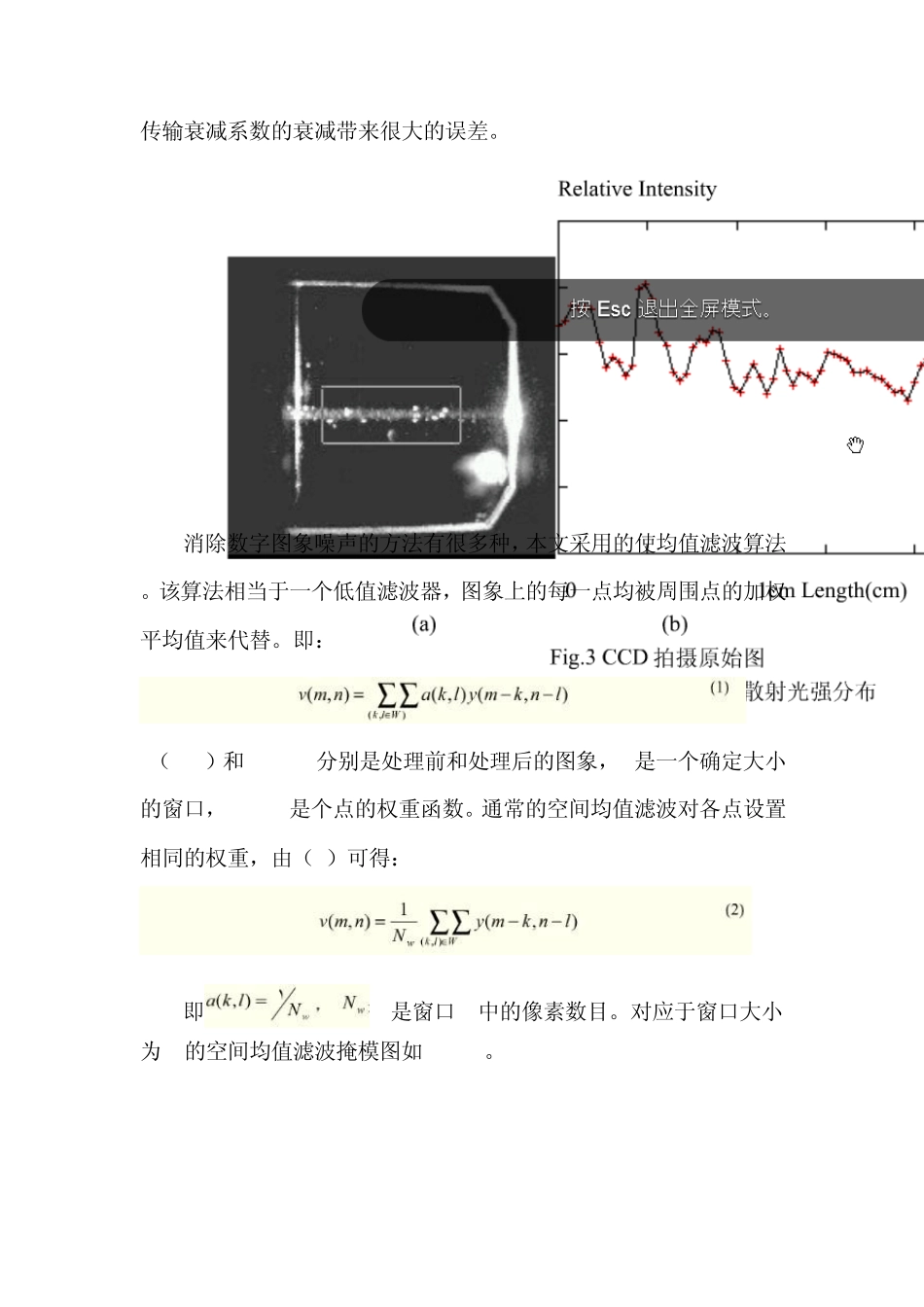

光波导技术 徐妍 F0707201 5070729003 实验原理 光波导传输损耗的测量 一、 损耗机理 光波导器件传输损耗主要由以下因素产生:波导材料的散射和吸收引起的损耗;基片的表面光洁度受到抛光工艺的限制,界面的不规则导致导模与辐射模间的耦合而引起的损耗;波导表面弯曲,引起能量辐射造成损耗。 二、 测量原理 真实波导由于界面不平整以及波导内部杂质散射,使导模转变为辐射模。可以认为:某一位置散射出来的光强主要受到该点的传输光强、界面的不平整程度、杂质多少的影响。整块波导是在特定条件下一次性制备,后两因素的影响可以认为在整块波导中平均分布,即使由于杂质大小有涨落而出现某点散射光特别强,也可以在后期的图像处理中采用数字滤波技术加以消除。因此,散射光强将之和该处的实际传输光强成正比。据此,可以采用数字成像器件 CCD传输线上个点的散射光强进行记录,转换成内部传输光强,拟合出传输衰减曲线并计算衰减系数。 三、 图像噪声的消除 在波导传输线静态数字照片上,对传输光强分布进行研究,发现波导杂散光十分明显,如图 Fig3,相当于噪声必须消除,否则将给传输衰减系数的衰减带来很大的误差。 消除数字图象噪声的方法有很多种,本文采用的使均值滤波算法 。该算法相当于一个低值滤波器,图象上的每一点均被周围点的加权平均值来代替。即: y(m,n)和 v(m,n)分别是处理前和处理后的图象,W是一个确定大小的窗口,a(k,l)是个点的权重函数。通常的空间均值滤波对各点设置相同的权重,由(1)可得: 即是窗口 W中的像素数目。对应于窗口大小为 3的空间均值滤波掩模图如 Fig.4。 四、 传输损耗的计算 经过空间均值滤波的处理,我们得到了一条传输衰减曲线。有损好的导模功率随传输距离的衰减可表示为: L就是所关心的光波导传输损耗。因此我们所需要拟合的是一条指数衰减曲线。通过参数变换,可将非线性回归转化为线性回归,设待拟合曲线方程为: 根据现行回归的回归系数计算公式计算出a’、b’后,即可得到待定系数a、b从而计算出传输衰减系数。 为了能够更方便的进行波导传输损耗的测量,本实验设计了一个专用测量软件。 光波导薄膜厚度和折射率的测量 一、 棱镜耦合 棱镜耦合法是在波导中激发导模的一种重要方法。棱镜耦合的原理如图 2所示。棱镜耦合条件为: 当耦合条件满足时,大部分能量进入波导,在波导中激发某一导模,冷静的反射光强骤减。由于实际波导不可能是理想的 ,总是...
