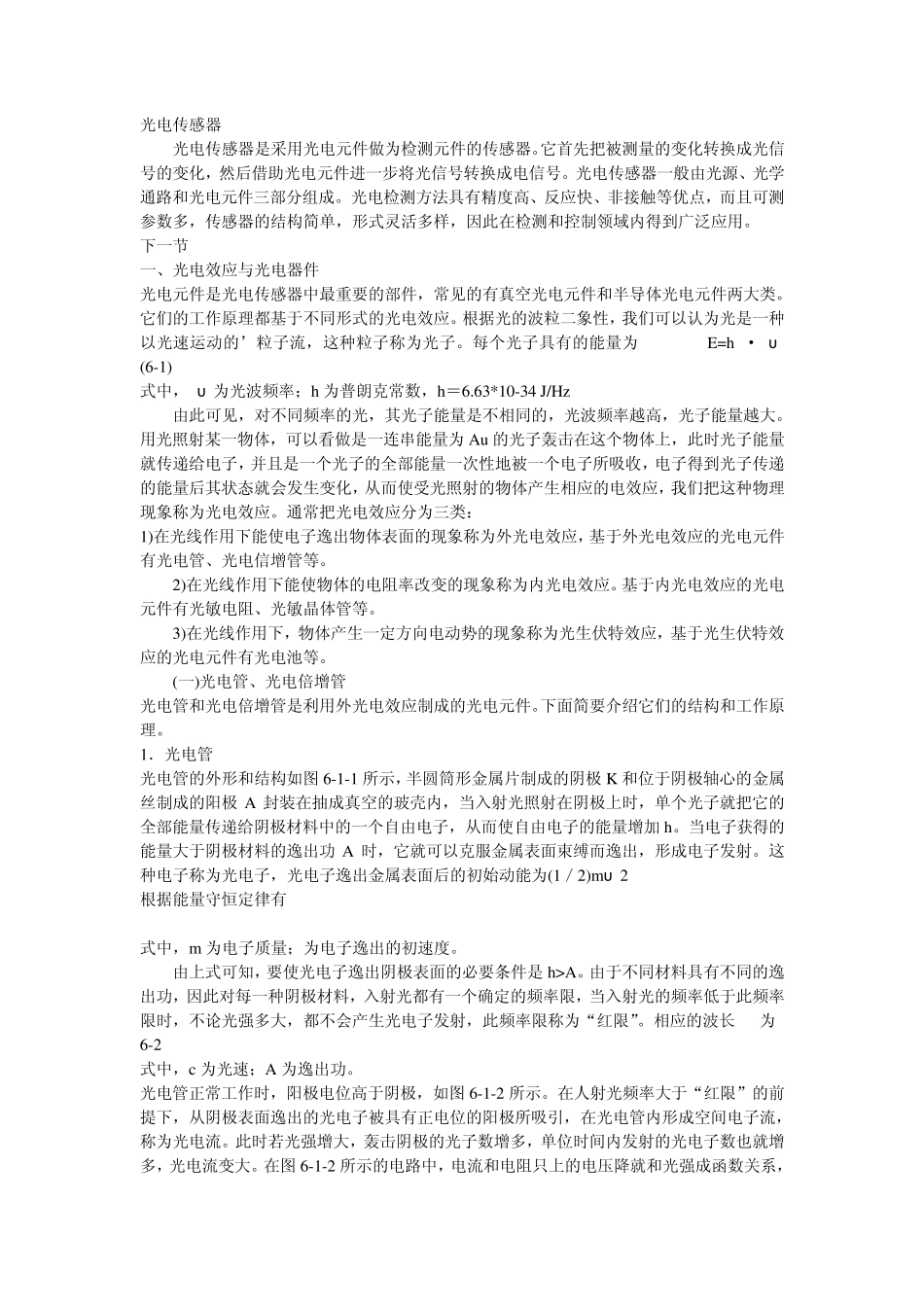

光电传感器 光电传感器是采用光电元件做为检测元件的传感器。它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。光电传感器一般由光源、光学通路和光电元件三部分组成。光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此在检测和控制领域内得到广泛应用。 下一节 一、光电效应与光电器件 光电元件是光电传感器中最重要的部件，常见的有真空光电元件和半导体光电元件两大类。它们的工作原理都基于不同形式的光电效应。根据光的波粒二象性，我们可以认为光是一种以光速运动的’粒子流，这种粒子称为光子。每个光子具有的能量为 E=h · υ (6-1) 式中， υ 为光波频率；h 为普朗克常数，h＝6.63*10-34 J/Hz 由此可见，对不同频率的光，其光子能量是不相同的，光波频率越高，光子能量越大。用光照射某一物体，可以看做是一连串能量为 Au 的光子轰击在这个物体上，此时光子能量就传递给电子，并且是一个光子的全部能量一次性地被一个电子所吸收，电子得到光子传递的能量后其状态就会发生变化，从而使受光照射的物体产生相应的电效应，我们把这种物理现象称为光电效应。通常把光电效应分为三类： 1)在光线作用下能使电子逸出物体表面的现象称为外光电效应，基于外光电效应的光电元件有光电管、光电信增管等。 2)在光线作用下能使物体的电阻率改变的现象称为内光电效应。基于内光电效应的光电元件有光敏电阻、光敏晶体管等。 3)在光线作用下，物体产生一定方向电动势的现象称为光生伏特效应，基于光生伏特效应的光电元件有光电池等。 (一)光电管、光电倍增管 光电管和光电倍增管是利用外光电效应制成的光电元件。下面简要介绍它们的结构和工作原理。 1．光电管 光电管的外形和结构如图 6-1-1 所示，半圆筒形金属片制成的阴极 K 和位于阴极轴心的金属丝制成的阳极 A 封装在抽成真空的玻壳内，当入射光照射在阴极上时，单个光子就把它的全部能量传递给阴极材料中的一个自由电子，从而使自由电子的能量增加 h。当电子获得的能量大于阴极材料的逸出功 A 时，它就可以克服金属表面束缚而逸出，形成电子发射。这种电子称为光电子，光电子逸出金属表面后的初始动能为(1／2)mυ 2 根据能量守恒定律有 式中，m 为电子质量；为电子逸出的初速度。 由上式可知，要使光电子逸出阴极表面的必要条件是 h>A。由于不同材料具有不同的逸出...
