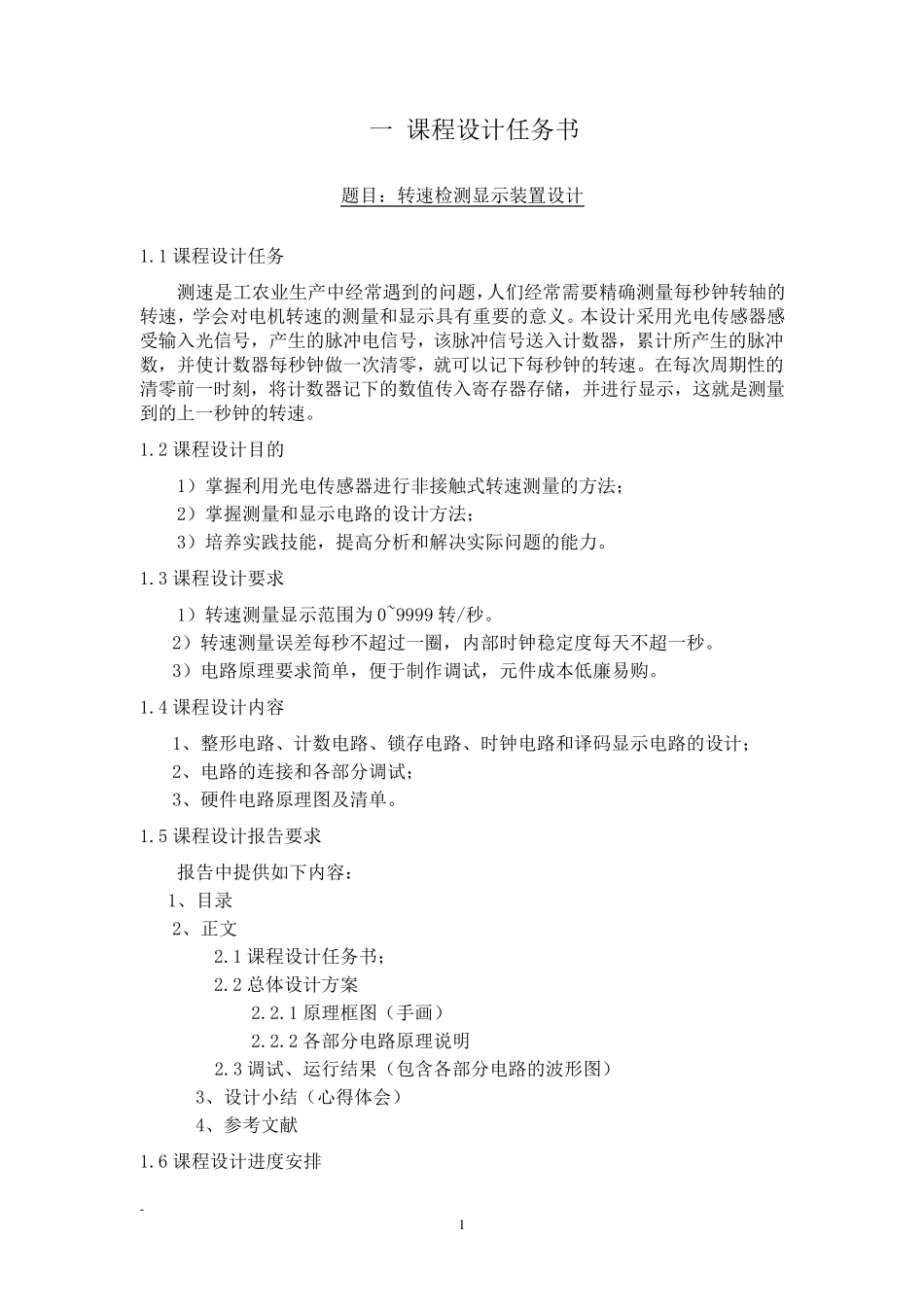

- 0 - 1 一 课 程 设 计 任 务 书 题 目 ： 转 速 检 测 显 示 装 置 设 计 1.1 课 程 设 计 任 务 测 速 是 工 农 业 生 产 中 经 常 遇 到 的 问 题 ，人 们 经 常 需 要 精 确 测 量 每 秒 钟 转 轴 的转 速 ， 学 会 对 电 机 转 速 的 测 量 和 显 示 具 有 重 要 的 意 义 。 本 设 计 采 用 光 电 传 感 器 感受 输 入 光 信 号 ， 产 生 的 脉 冲 电 信 号 ， 该 脉 冲 信 号 送 入 计 数 器 ， 累 计 所 产 生 的 脉 冲数 ， 并 使 计 数 器 每 秒 钟 做 一 次 清 零 ， 就 可 以 记 下 每 秒 钟 的 转 速 。 在 每 次 周 期 性 的清 零 前 一 时 刻 ， 将 计 数 器 记 下 的 数 值 传 入 寄 存 器 存 储 ， 并 进 行 显 示 ， 这 就 是 测 量到 的 上 一 秒 钟 的 转 速 。 1.2 课 程 设 计 目 的 1） 掌 握 利 用 光 电 传 感 器 进 行 非 接 触 式 转 速 测 量 的 方 法 ； 2） 掌 握 测 量 和 显 示 电 路 的 设 计 方 法 ； 3） 培 养 实 践 技 能 ， 提 高 分 析 和 解 决 实 际 问 题 的 能 力 。 1.3 课 程 设 计 要 求 1） 转 速 测 量 显 示 范围为0~9999 转 /秒 。 2） 转 速 测 量 误差每 秒 不超过一 圈， 内部时 钟 稳定度每 天不超一 秒 。 3） 电 路 原理要 求简单， 便于制作调试， 元件成本 低廉易购。 1.4 课 程 设 计 内容 1、整形电 路 、计 数 电 路 、锁存 电 路 、时 钟 电 路 和 译码显 示 电 路 的 设 计 ； 2、电 路 的 连接 和 各部分 调试； 3、硬件电 路 原理图及清 单。 1.5 课 程 设 计 报告要 求 报告中 提 供如下 内容： 1、目 录 2、正文 2.1 课 程 设 计 任 务 书 ； 2.2 总体设 计 方 案 2.2.1 原理框图（手画） 2.2.2 各部分 电 路 原理说明 2.3 调试、运行 结果（包含各部分 电 路 的 波形图） 3、设 计 小结（心得体会 ） 4、参考文献 1.6 课 程 设 计 进 度安排 - 2 进度表如表1-1 所示 表1-1 工作日 工作内容 第1 天 布置课程设计任务，查...
