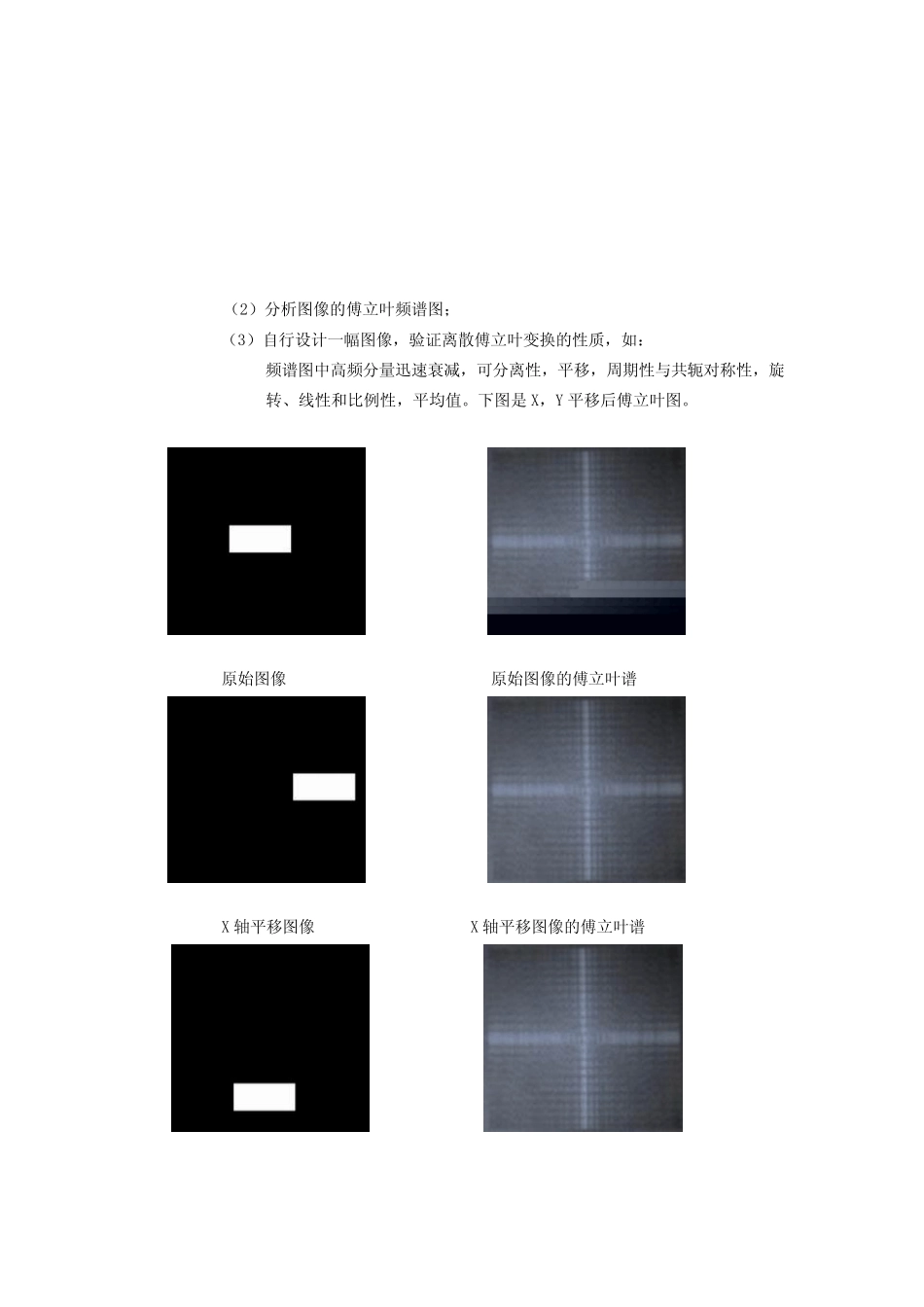

光电图像处理实验 实验 1 离散图像的傅立叶变换 选题意义： 傅立叶变换是数字图像处理中应用最广的一种变换，其中图像增强、图像复原 和图像分析与描述等，每一类处理方法都要用到图像变换，尤其是图像的傅立 叶变换。 要 求： 结合相关课程，完成实验内容所列条款，写出实验报告。 实验目的： （1）计算离散图像的傅立叶变换 （2）掌握图像的傅立叶频谱图及离散傅立叶变换性质。 实验原理： 二维傅立叶变换的 Matlab 实现，是利用图像处理软件对给出的图像进行傅立 叶变换处理。在 Matlab 中，函数 fft2表示二维傅立叶变换，函数 ifft2 则表 示二维傅立叶反变换。 实验仪器及设备：(1) 微型计算机 (2) Matlab图像处理软件。 实验内容及步骤：(1)利用 Matlab 图像处理软件进行离散图像傅立叶变换，如给出一幅图 像（w01.tif），其傅立叶变换程序如下： i=imread('w01.tif'); %装入原始图像 figure(1); imshow(i); %显示原始图像 colorbar; j=fft2(i); %进行傅立叶变换 k=fftshift(j); figure(2); l=log(abs(k)); imshow( l , [ ] ); %显示傅立叶变换图像 colorbar 结果显示如下图所示：（2）分析图像的傅立叶频谱图； （3）自行设计一幅图像，验证离散傅立叶变换的性质，如： 频谱图中高频分量迅速衰减，可分离性，平移，周期性与共轭对称性，旋 转、线性和比例性，平均值。下图是 X，Y 平移后傅立叶图。 原始图像 原始图像的傅立叶谱 X 轴平移图像 X 轴平移图像的傅立叶谱Y 轴平移图像 Y 轴平移图像的傅立叶谱 预习要求： 光电图像处理中的第 4 章图像的傅立叶变换；Matlab 图像处理软件，设 计程序。 实验报告： 整理程序、数据，分析实验结果。 思考题： 描述空间频率的概念。 实验 2 修改直方图图像增强 选题意义： 图像增强是数字图像处理过程中常采用的一种方法，为了改善视觉效果或便于 人和机器对图像的理解和分析， 根据图像的特点或存在的问题采取的改善方法或加强特征的 措施称为图像增强。图像增强处理是改变图像视觉效果的手段，增强后的图像便于对它的后 续处理。 要 求： 结合相关课程，完成实验内容所列条款，写出实验报告。 实验目的： （1）掌握图像的直方图； （2）掌握图像的对比度； （3）掌握图像的直方图均衡化增强。 实验原理： 图像增强的 Matlab 实现，是利用图像处理软件对给出的图像进行处理。在 Matlab 中，imhi...
