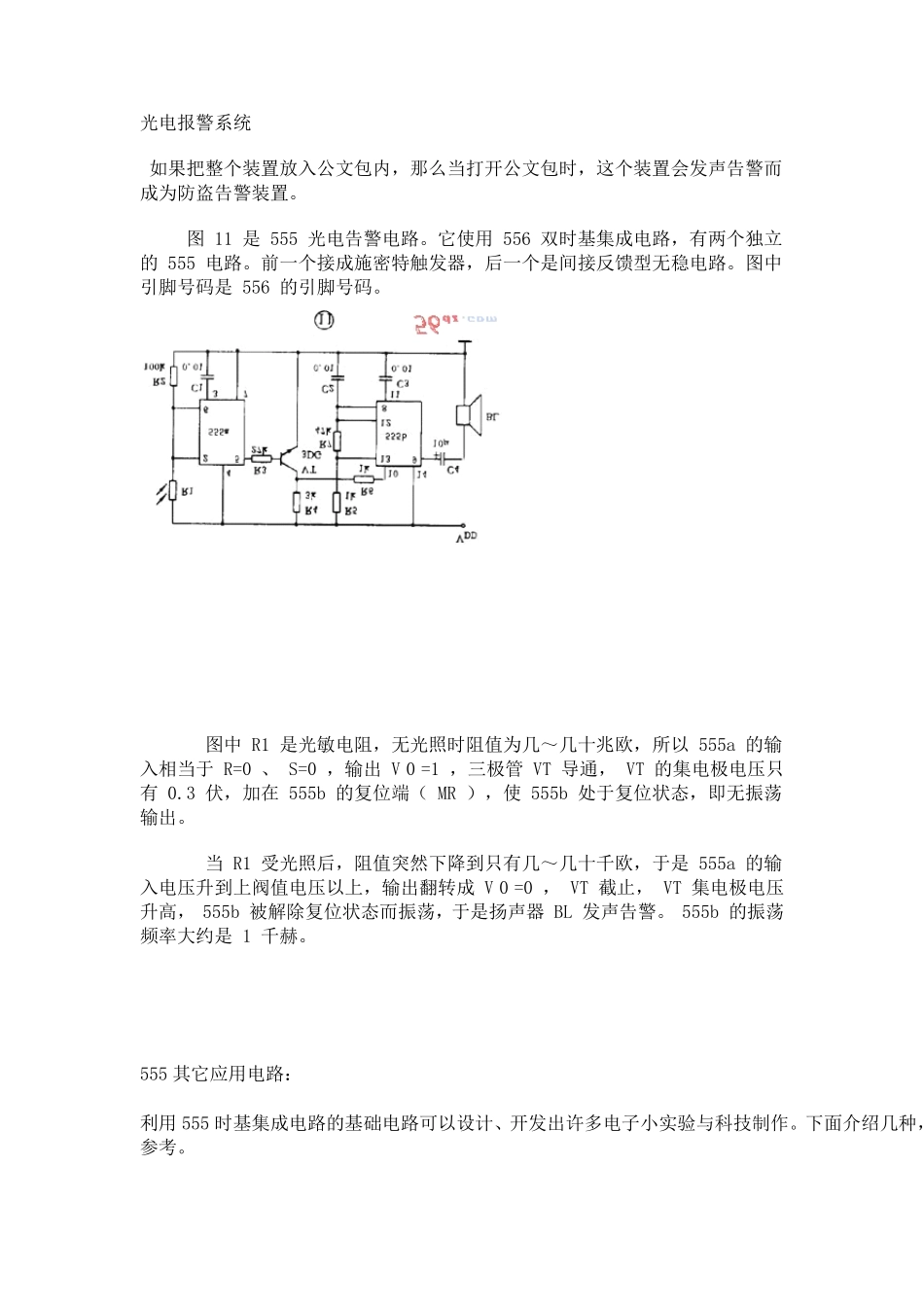

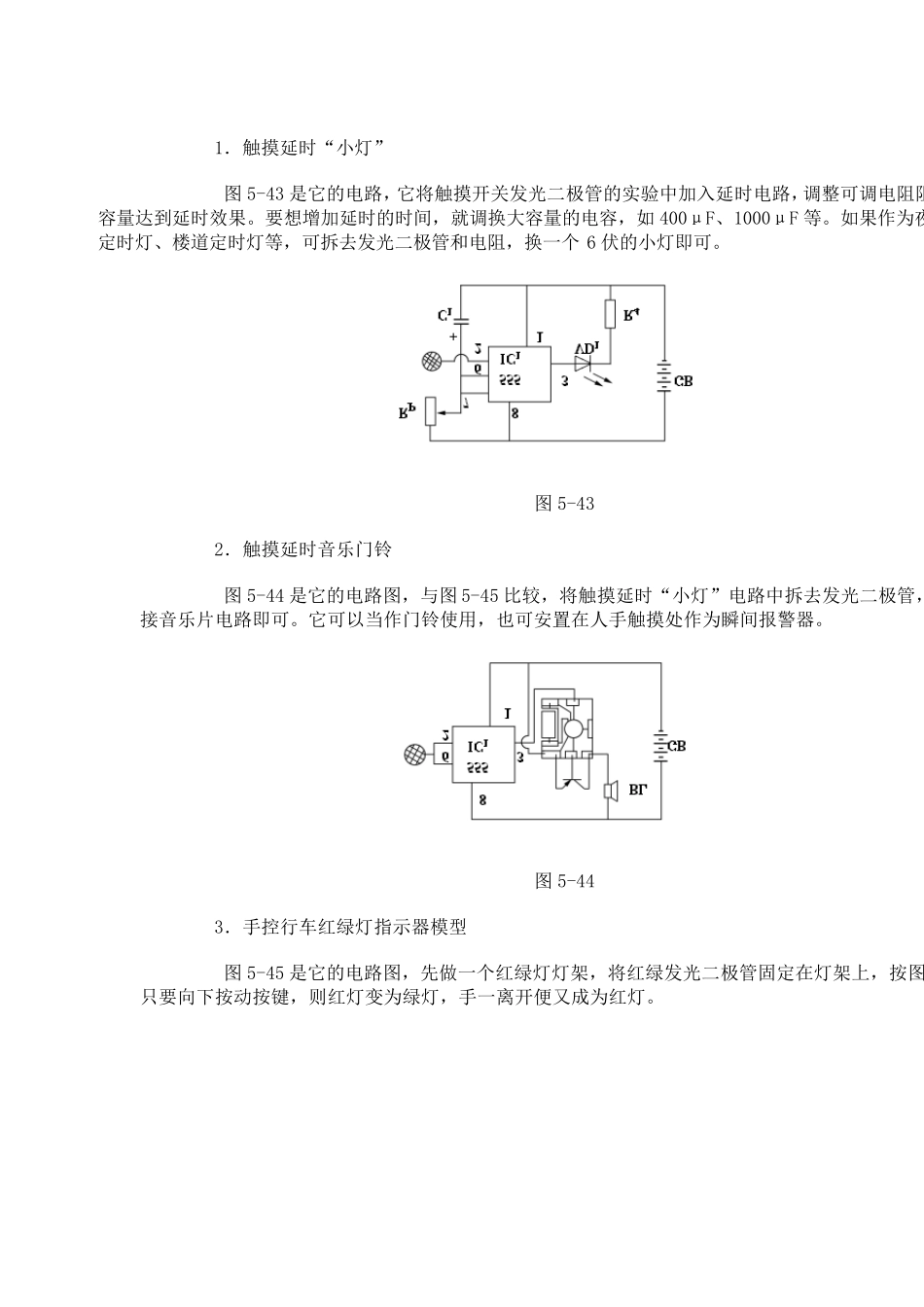

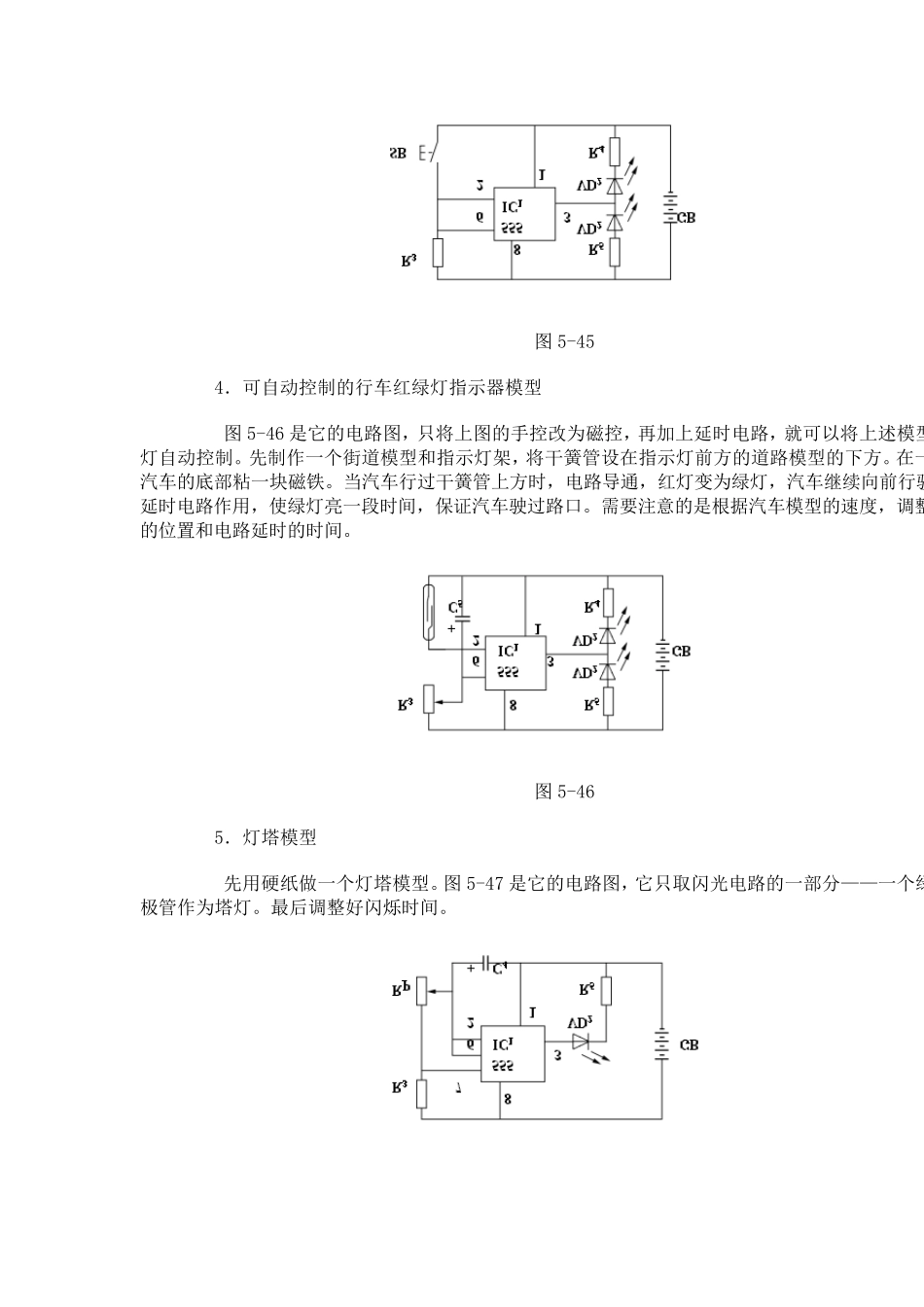

光电报警系统如果把整个装置放入公文包内，那么当打开公文包时，这个装置会发声告警而成为防盗告警装置。图11 是555 光电告警电路。它使用556 双时基集成电路，有两个独立的555 电路。前一个接成施密特触发器，后一个是间接反馈型无稳电路。图中引脚号码是556 的引脚号码。图中R1 是光敏电阻，无光照时阻值为几～几十兆欧，所以555a 的输入相当于R=0 、 S=0 ，输出 V 0 =1 ，三极管 VT 导通，VT 的集电极电压只有0.3 伏，加在 555b 的复位端（ MR ），使555b 处于复位状态，即无振荡输出。当R1 受光照后，阻值突然下降到只有几～几十千欧，于是555a 的输入电压升到上阀值电压以上，输出翻转成V 0 =0 ，VT 截止，VT 集电极电压升高，555b 被解除复位状态而振荡，于是扬声器BL 发声告警。555b 的振荡频率大约是1 千赫。555 其它应用电路：利用555 时基集成电路的基础电路可以设计、开发出许多电子小实验与科技制作。下面介绍几种，参考。1．触摸延时“小灯”图5-43 是它的电路，它将触摸开关发光二极管的实验中加入延时电路，调整可调电阻阻容量达到延时效果。要想增加延时的时间，就调换大容量的电容，如400μF、1000μF 等。如果作为夜定时灯、楼道定时灯等，可拆去发光二极管和电阻，换一个 6 伏的小灯即可。图5-432．触摸延时音乐门铃图5-44 是它的电路图，与图5-45 比较，将触摸延时“小灯”电路中拆去发光二极管，接音乐片电路即可。它可以当作门铃使用，也可安置在人手触摸处作为瞬间报警器。图5-443．手控行车红绿灯指示器模型图5-45 是它的电路图，先做一个红绿灯灯架，将红绿发光二极管固定在灯架上，按图连只要向下按动按键，则红灯变为绿灯，手一离开便又成为红灯。图5-454．可自动控制的行车红绿灯指示器模型图5-46 是它的电路图，只将上图的手控改为磁控，再加上延时电路，就可以将上述模型灯自动控制。先制作一个街道模型和指示灯架，将干簧管设在指示灯前方的道路模型的下方。在一汽车的底部粘一块磁铁。当汽车行过干簧管上方时，电路导通，红灯变为绿灯，汽车继续向前行驶延时电路作用，使绿灯亮一段时间，保证汽车驶过路口。需要注意的是根据汽车模型的速度，调整的位置和电路延时的时间。图5-465．灯塔模型先用硬纸做一个灯塔模型。图5-47 是它的电路图，它只取闪光电路的一部分——一个绿极管作为塔灯。最后调整好闪烁时间。图5-476．夜间打灯光靶图5-48 是它的电路图，它与闪光...
