光电检测技术作业答案

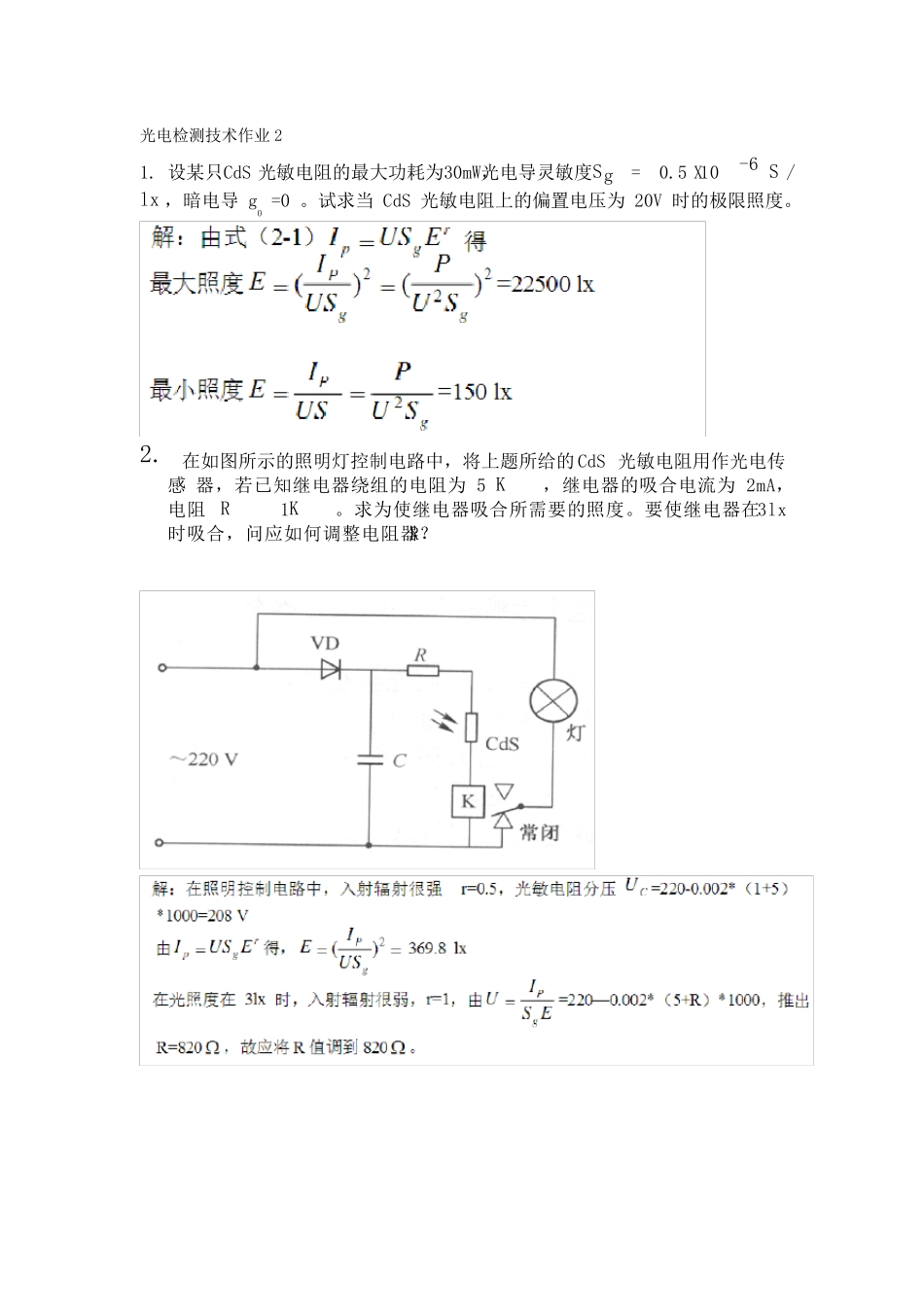

光电检测技术作业答案_第1页
1/10

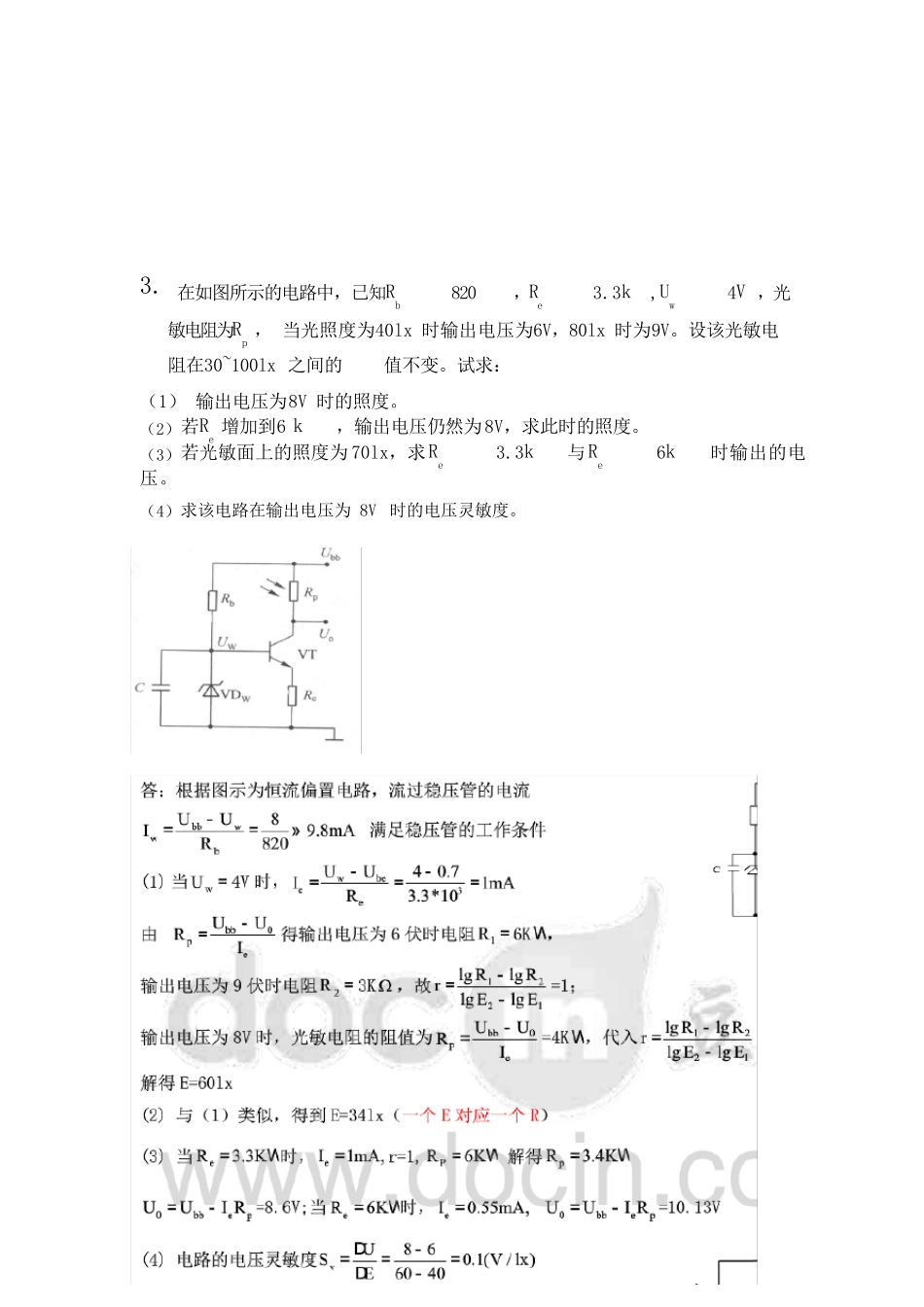

光电检测技术作业答案_第2页
2/10

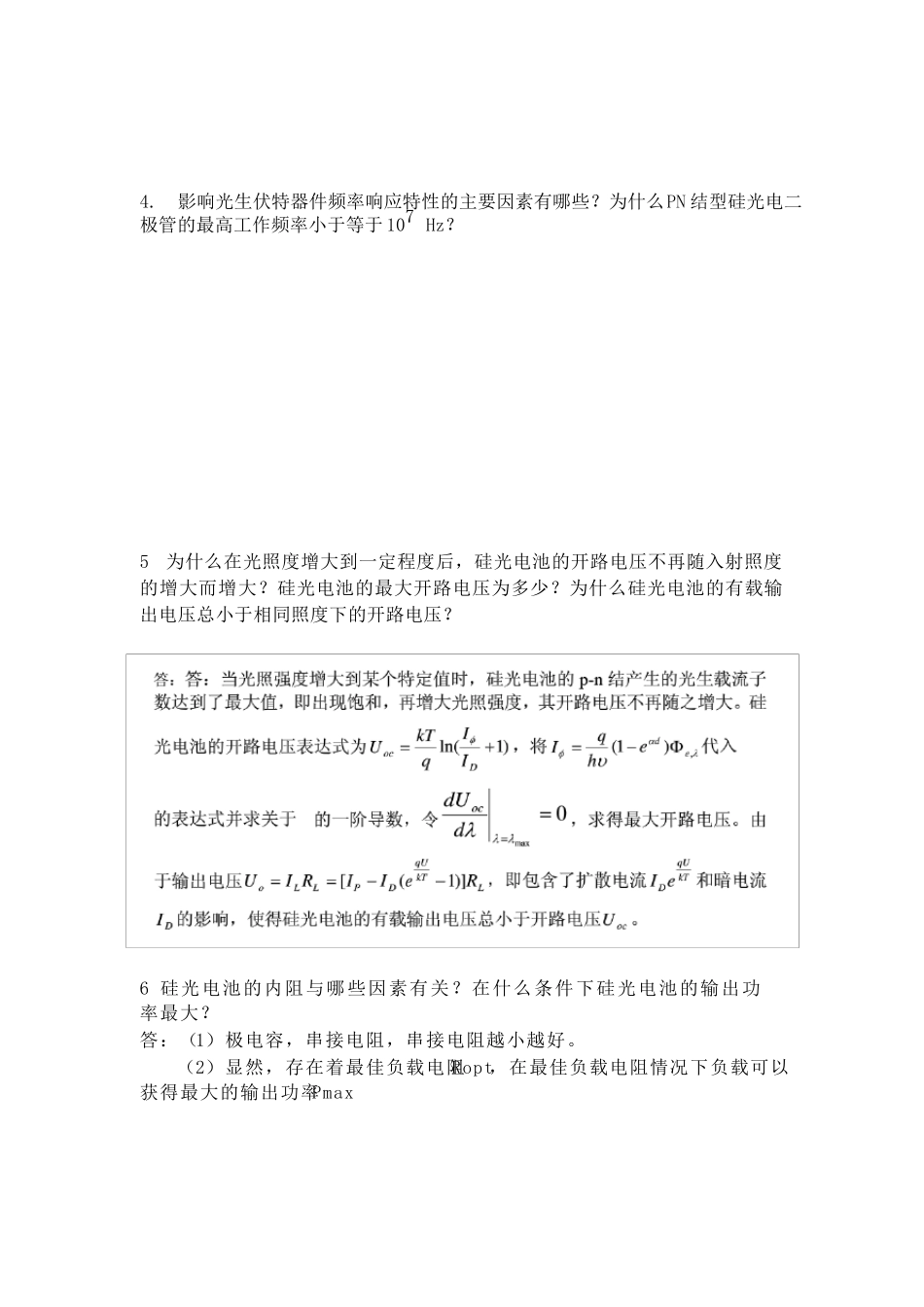

光电检测技术作业答案_第3页
3/10
光电检测技术作业21. 设某只 CdS 光敏电阻的最大功耗为 30mW,光电导灵敏度 Sg=0.5 X10-6 S / lx ,暗电导 g0 =0 。试求当 CdS 光敏电阻上的偏置电压为 20V 时的极限照度。 2. 在如图所示的照明灯控制电路中,将上题所给的 CdS 光敏电阻用作光电传感 器,若已知继电器绕组的电阻为 5 K,继电器的吸合电流为 2mA,电阻 R 1K。求为使继电器吸合所需要的照度。要使继电器在 3lx 时吸合,问应如何调整电阻器 R? 3. 在如图所示的电路中,已知 Rb 820,Re 3.3k,Uw 4V ,光敏电阻为 Rp , 当光照度为 40lx 时输出电压为 6V,80lx 时为 9V。设该光敏电阻在 30~100lx 之间的 值不变。试求: (1) 输出电压为 8V 时的照度。 (2)若 Re 增加到 6 k,输出电压仍然为 8V,求此时的照度。 (3)若光敏面上的照度为 70lx,求 Re 3.3k与 Re 6k时输出的电压。 (4)求该电路在输出电压为 8V 时的电压灵敏度。 4. 影响光生伏特器件频率响应特性的主要因素有哪些?为什么PN 结型硅光电二极管的最高工作频率小于等于107 Hz? 5 为什么在光照度增大到一定程度后,硅光电池的开路电压不再随入射照度的增大而增 大?硅光电池的最大开路电压为多少?为什么硅光电池的有载输出电压总小于相同照度下 的开路电压? 6 硅光电池的内阻与哪些因素有关?在什么条件下硅光电池的输出功率最大? 答:(1)极电容,串接电阻,串接电阻越小越好。 (2)显然,存在着最佳负载电阻Ropt,在最佳负载电阻情况下负载可以获得最大的输出功率Pmax 7 光生伏特器件有几种偏置电路?各有什么特点? 8. 选择最适当的答案填入括号中(只有一个答案正确) (1) 用光电法测量某高速转轴(15000r / min )的转速时,最好选用(D)为 光电接收器件。 A PMT B CdS 光敏电阻 C 2CR42 硅光电池 D 3DU 型光电三极管 (2) 若要检测脉宽为107 s 的光脉冲,应选用(A)为光电变换器件。 A PIN 型光电二极管 B 3DU 型光电三极管 C PN 结型光电二极管 D2 CR11 硅光电池 (3) 硅光电池在(D)偏置时,其光电流与入射辐射通量有良好的线性关系,且动态范围较大。 A 恒流 B 自偏置 C 零伏偏置 D 反向偏置 (4) 硅光电池在(B)情况下有最大的功率输出。 A 开路 B 自偏置 C 零伏偏置 D 反向偏置 9. 假设调制波是频率为 500Hz,振幅为 5V,初相位为 0 的正弦...
