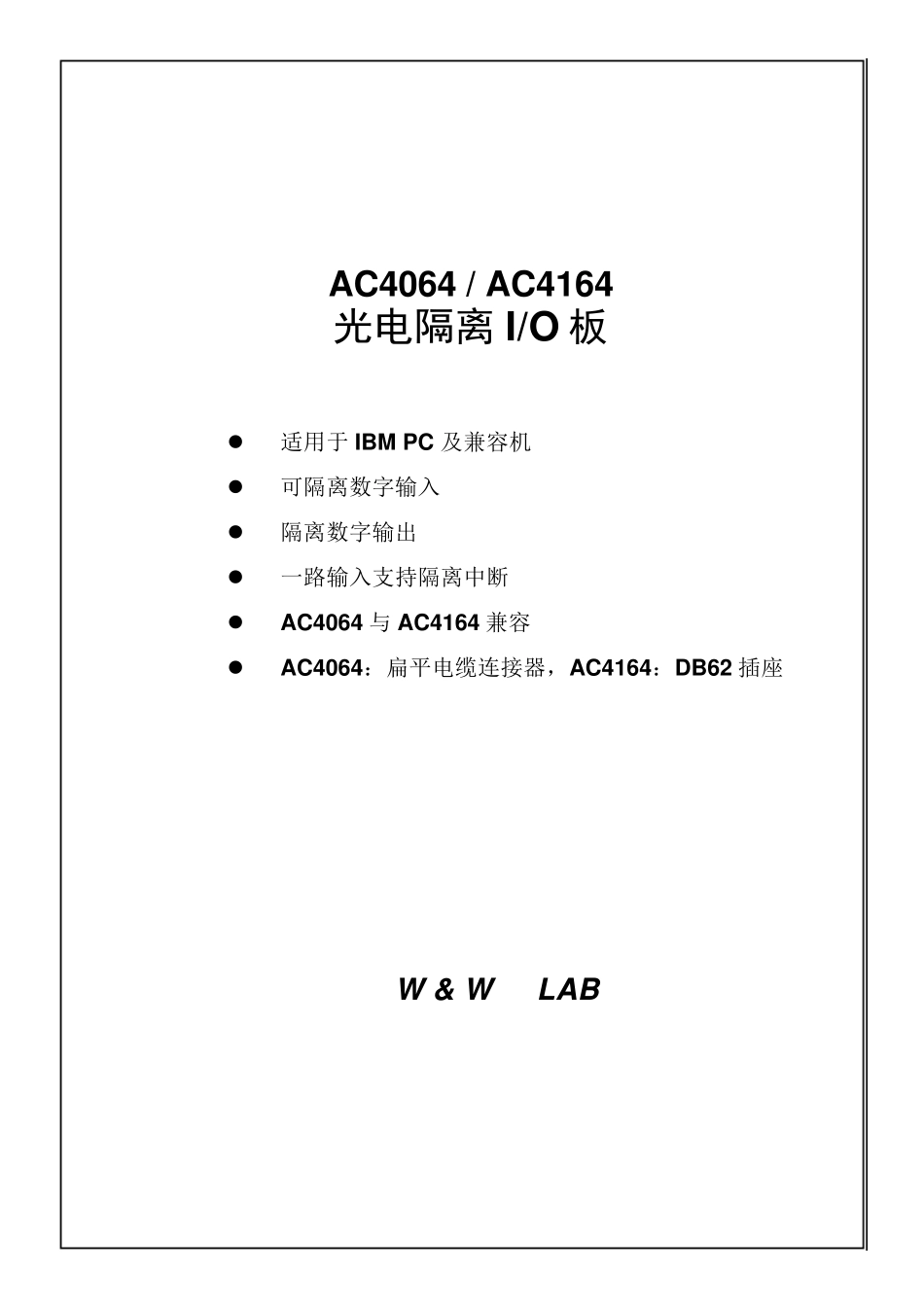

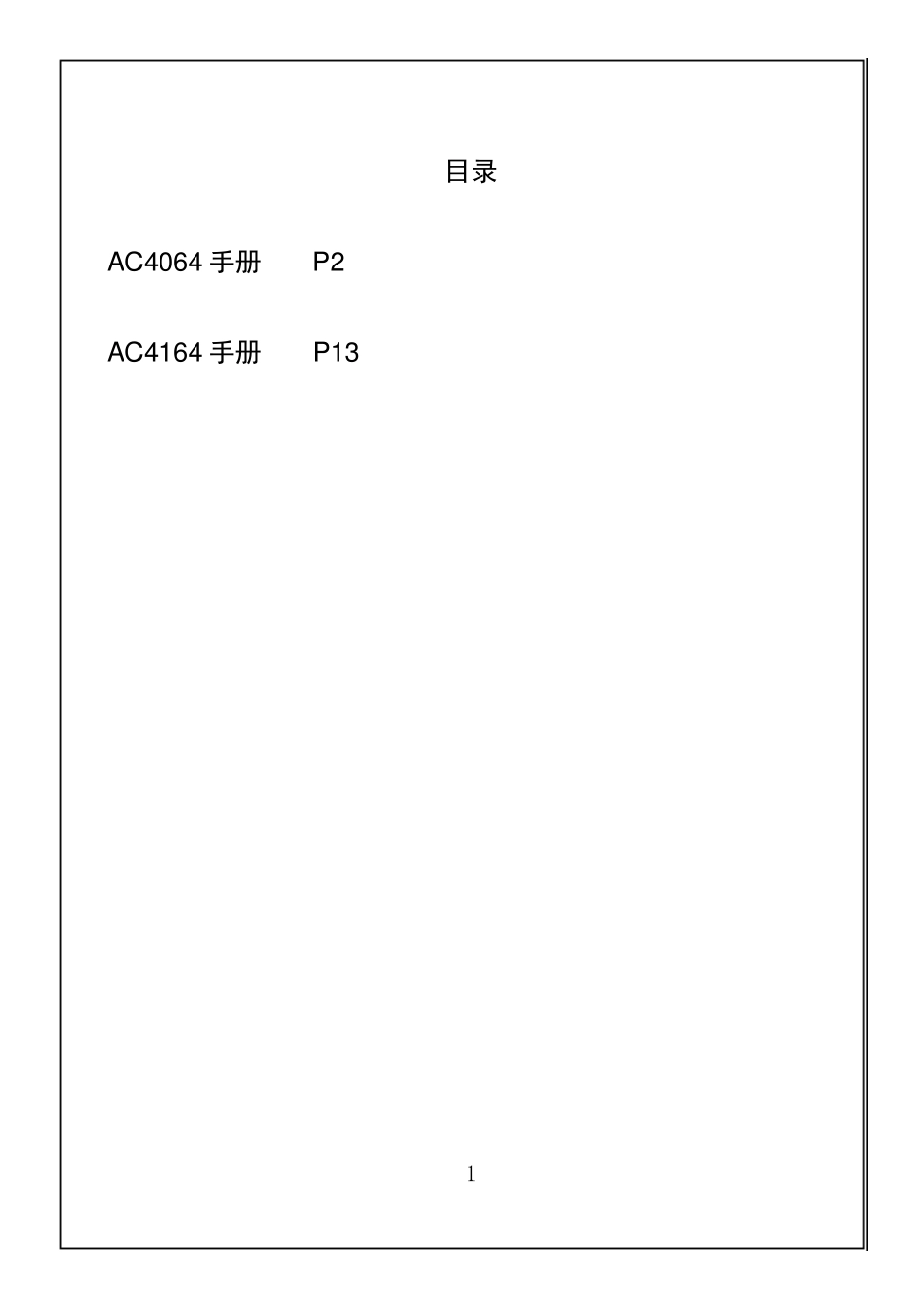

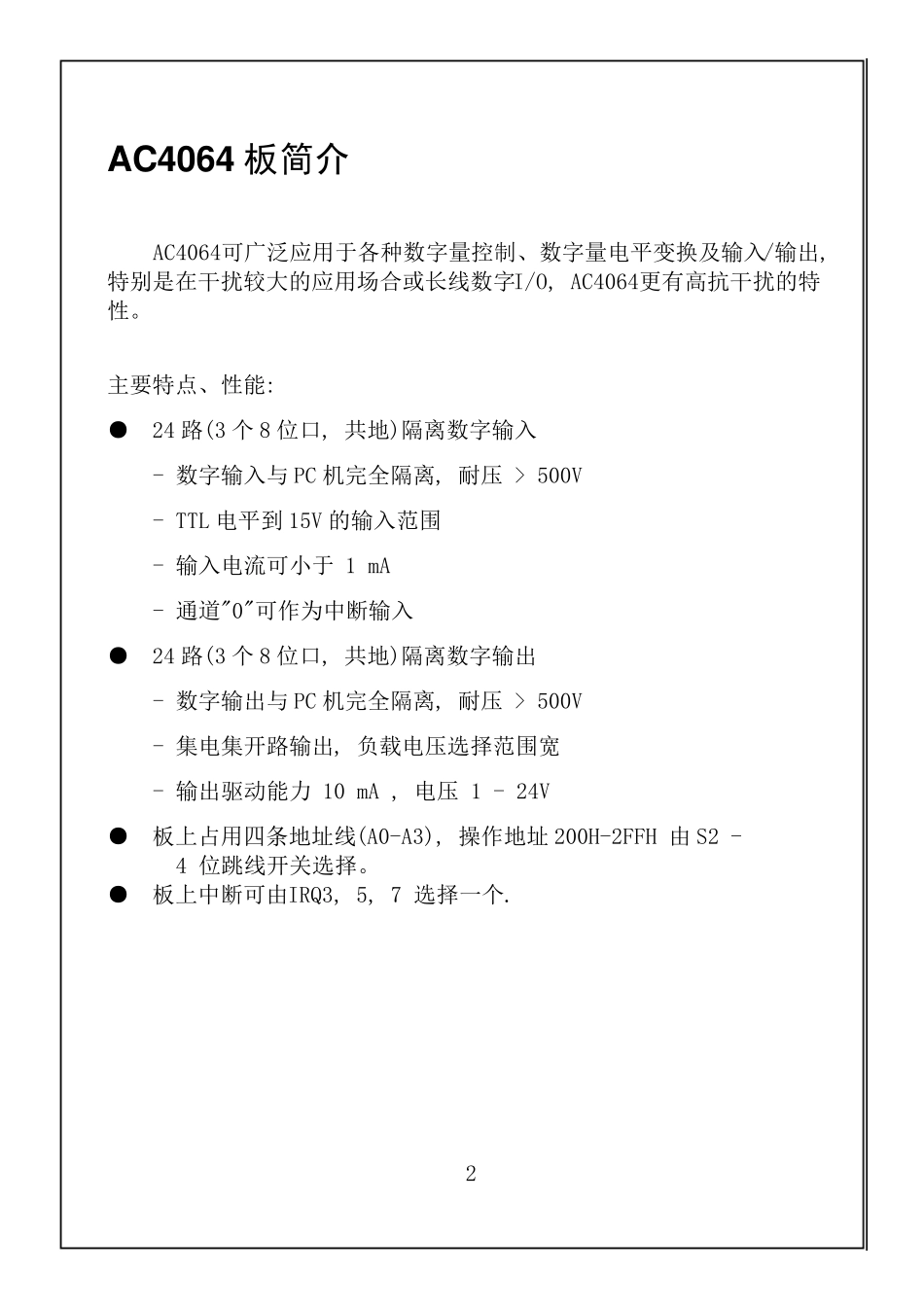

AC4064 / AC4164 光电隔离 I/O 板  适用于IBM PC 及兼容机  可隔离数字输入  隔离数字输出  一路输入支持隔离中断  AC4064 与 AC4164 兼容  AC4064：扁平电缆连接器，AC4164：DB62 插座 W & W LAB 1 目录 AC4064 手册 P2 AC4164 手册 P13 2 A C 4064 板简介 AC4064可广泛应用于各种数字量控制、数字量电平变换及输入/输出, 特别是在干扰较大的应用场合或长线数字I/O, AC4064更有高抗干扰的特性。 主要特点、性能: ● 24 路(3 个 8 位口, 共地)隔离数字输入 - 数字输入与 PC 机完全隔离, 耐压 > 500V - TTL 电平到 15V 的输入范围 - 输入电流可小于 1 mA - 通道"0"可作为中断输入 ● 24 路(3 个 8 位口, 共地)隔离数字输出 - 数字输出与 PC 机完全隔离, 耐压 > 500V - 集电集开路输出, 负载电压选择范围宽 - 输出驱动能力 10 mA , 电压 1 - 24V ● 板上占用四条地址线(A0-A3), 操作地址 200H-2FFH 由 S2 - 4 位跳线开关选择。 ● 板上中断可由IRQ3, 5, 7 选择一个. 3 目录: <1> AC4064简介 <2> AC4054操作地址设定 <3> AC4064编程及硬件 . I/O 接口 . 中断 <4> AC4064电缆接口说明 <5> 附录 . AC4064各电缆联接器及地址选择跳线器位置 4 A C 4064 板控制地址选择说明 首先关掉PC机电源, 选好AC4064的I/O地址(跳线器S2, 见附录), 然后将AC4064插入PC机的任一个插槽中, 并固定好, 联好I/O接线电缆. 板上占用四条地址线A0-A3, 称为"基地址" base, 余下的六条I/O 译码地址(A4-A9), 称为"段地址" seg , 由S2 四位跳线开关选择, 其定义如下: S2 （A9A8＝2H＝10） 1 2 3 4 。 。 。 。 A4 A5 A6 A7 当跳线器为短路环短路时表示此路为: 0 : 文中以"X"表示 当跳线器开路时表示此路为: 1 : 文中以"－"表示 地址选择方法如下: S2 4跳线器的 1 - 4 位选择地址A4-A7共四位, 高二位地址A8,A9=01 (2H), 所以段地址 seg 只能在200-2F0H中选择(低四位地址被AC4064占用)。因此: AC4064操作的 实际地址 (adr) = 基地址 (base) + 段地址 (seg) 例: 欲选择操作段地址 seg 为:220H, S2的设定方法如下: 1 2 3 4 － X － － A4 A5 A6 A7 * 本卡出厂前即设为此地址 (220H) 。 A0 - A3基地址 base 由AC4064板占用, 分配如下: 5...
