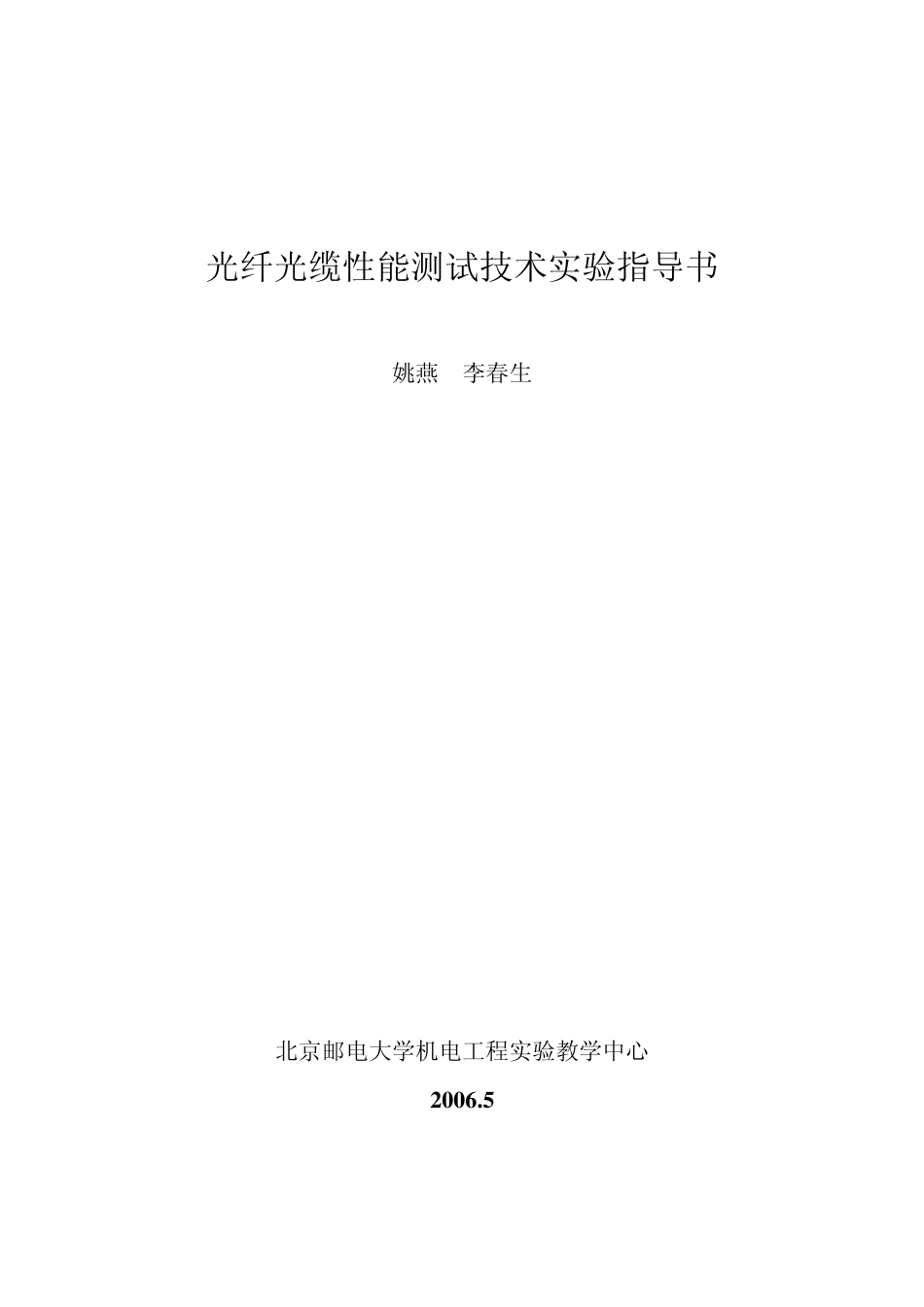

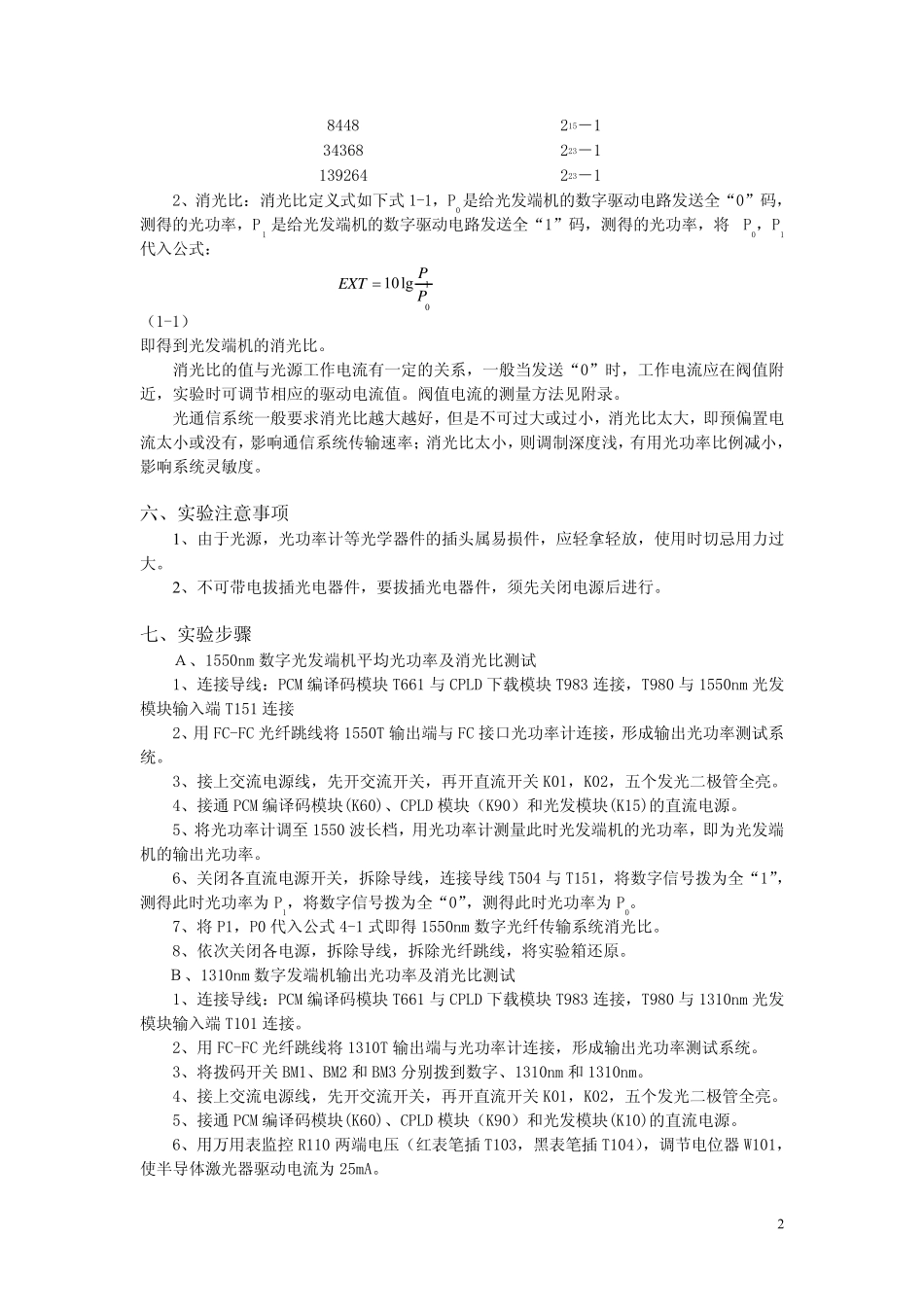

光纤光缆性能测试技术实验指导书 姚燕 李春生 北京邮电大学机电工程实验教学中心 2 0 0 6 .5 实验一 数字发送单元指标测试实验 一、实验目的 1、了解数字光发端机输出光功率的指标要求 2、掌握数字光发端机输出光功率的测试方法 3、了解数字光发端机的消光比的指标要求 4、掌握数字光发端机的消光比的测试方法 二、实验内容 1、测试数字光发端机的输出光功率 2、测试数字光发端机的消光比 3、比较驱动电流的不同对输出光功率和消光比的影响 三、预备知识 1、输出光功率和消光比的概念 四、实验仪器 1、ZY12OFCom13BG3 型光纤通信原理实验箱 1 台 2、FC 接口光功率计 1 台 3、FC/PC-FC/PC 单模光跳线 1 根 4、万用表 1 台 5、850nm 光发端机（可选） 1 个 6、ST/PC-FC/PC 多模光跳线（可选） 1 根 7、连接导线 20 根 五、实验原理 光发送机是数字光纤通信系统中的三大组成部分（光发送机、光纤光缆、光接受机）之一。其功能是将电脉冲信号变换成光脉冲信号，并以数字光纤通信系统传输性能所要求的光脉冲信号波形从光源器件组件的尾纤发射出去。 光发送机的指标有如下几点： 1、输出光功率：输出光功率必须保持恒定，要求在环境温度变化或LD 器件老化的过程中，其输出光功率保持不变，或者其变化幅度在数字光纤通信工程设计指标要求的范围内，以保证其数字光纤通信系统能长期正常稳定运行。 输出光功率是指给光发端机的数字驱动电路送入一伪随机二进 制 序 列 作 为 测试信号，用光功率计直 接测试光发端机的光功率，此 数值 即 为 数字发送单元的输出光功率。 输出光功率测试连接如图 1-1 所示 。 图 1-1 输出光功率测试连接示 意 图 根据 CCITT 标准 ，信号源输出信号为 表 1-1 所规 定的要求。 表 1-1 信号源输出信号要求 数字率（kbit/s） 伪随机测试信号 2048 215－ 1 18448 215－1 34368 223－1 139264 223－1 2、消光比：消光比定义式如下式1-1，P0是给光发端机的数字驱动电路发送全“0”码，测得的光功率，P1 是给光发端机的数字驱动电路发送全“1”码，测得的光功率，将P0，P1代入公式： 01lg10PPEXT = （1-1） 即得到光发端机的消光比。 消光比的值与光源工作电流有一定的关系，一般当发送“0”时，工作电流应在阀值附近，实验时可调节相应的驱动电流值。阀值电流的测量方法见附录。 光通信系统一般要求消光比越大越好，但是不...
