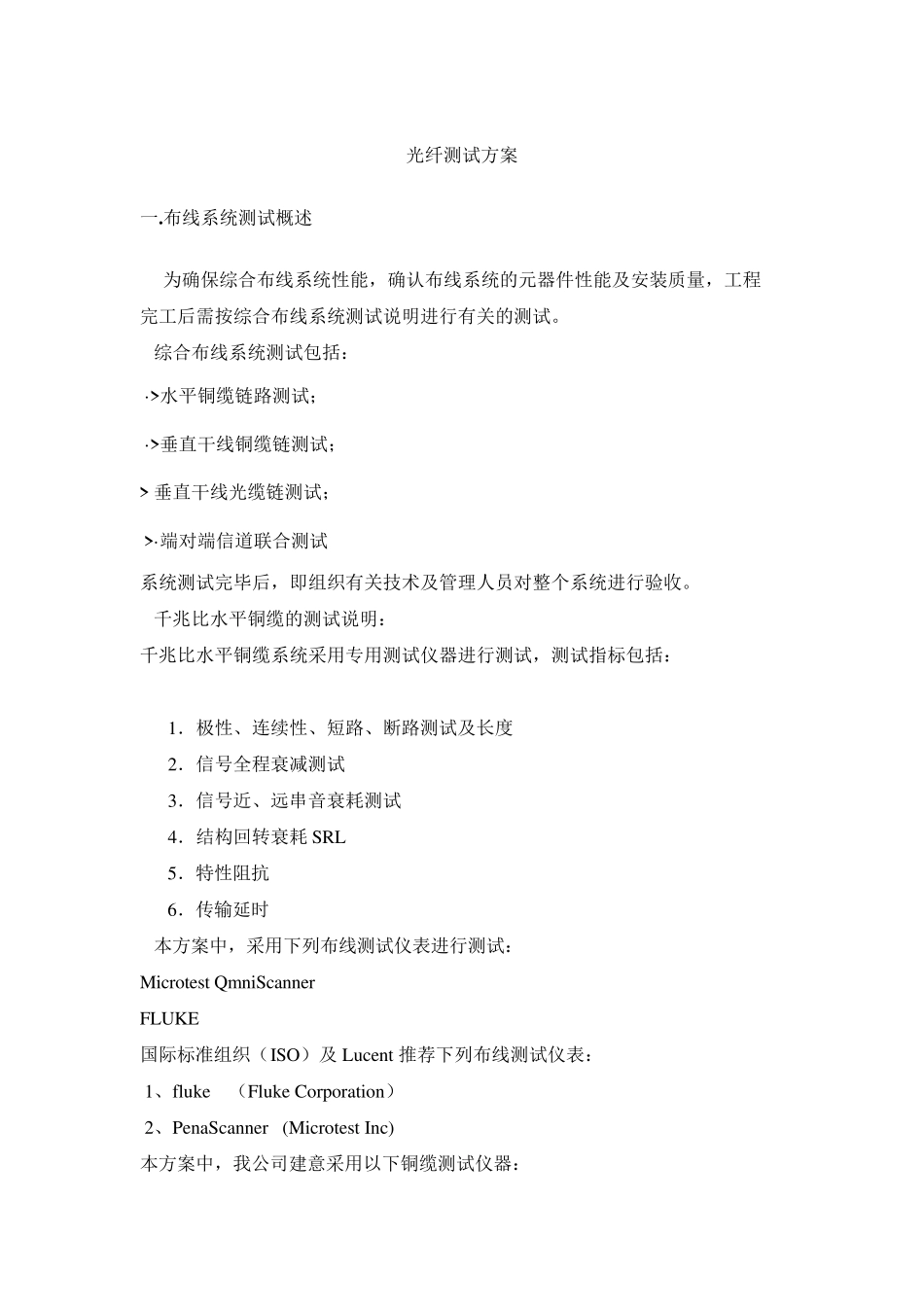

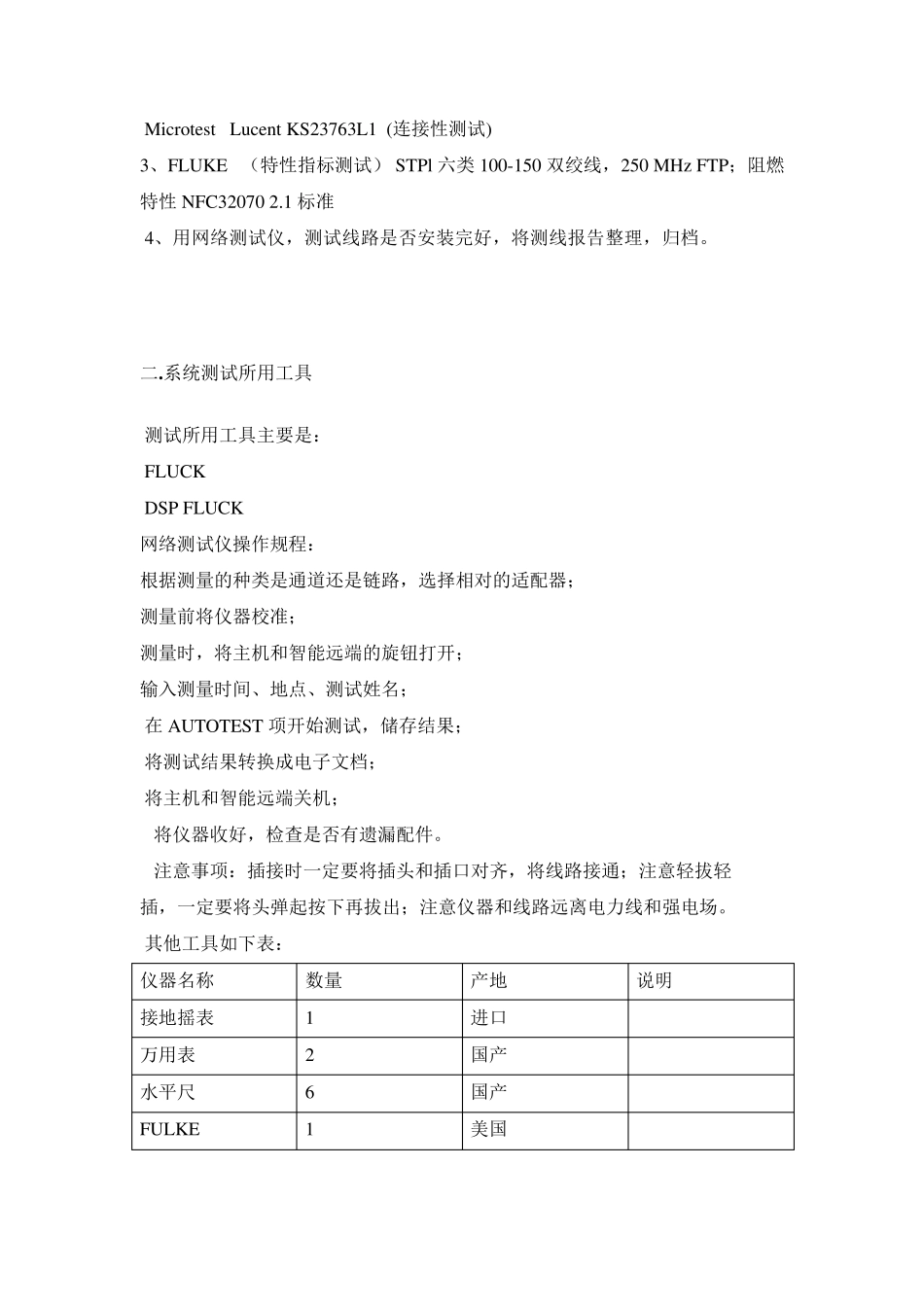

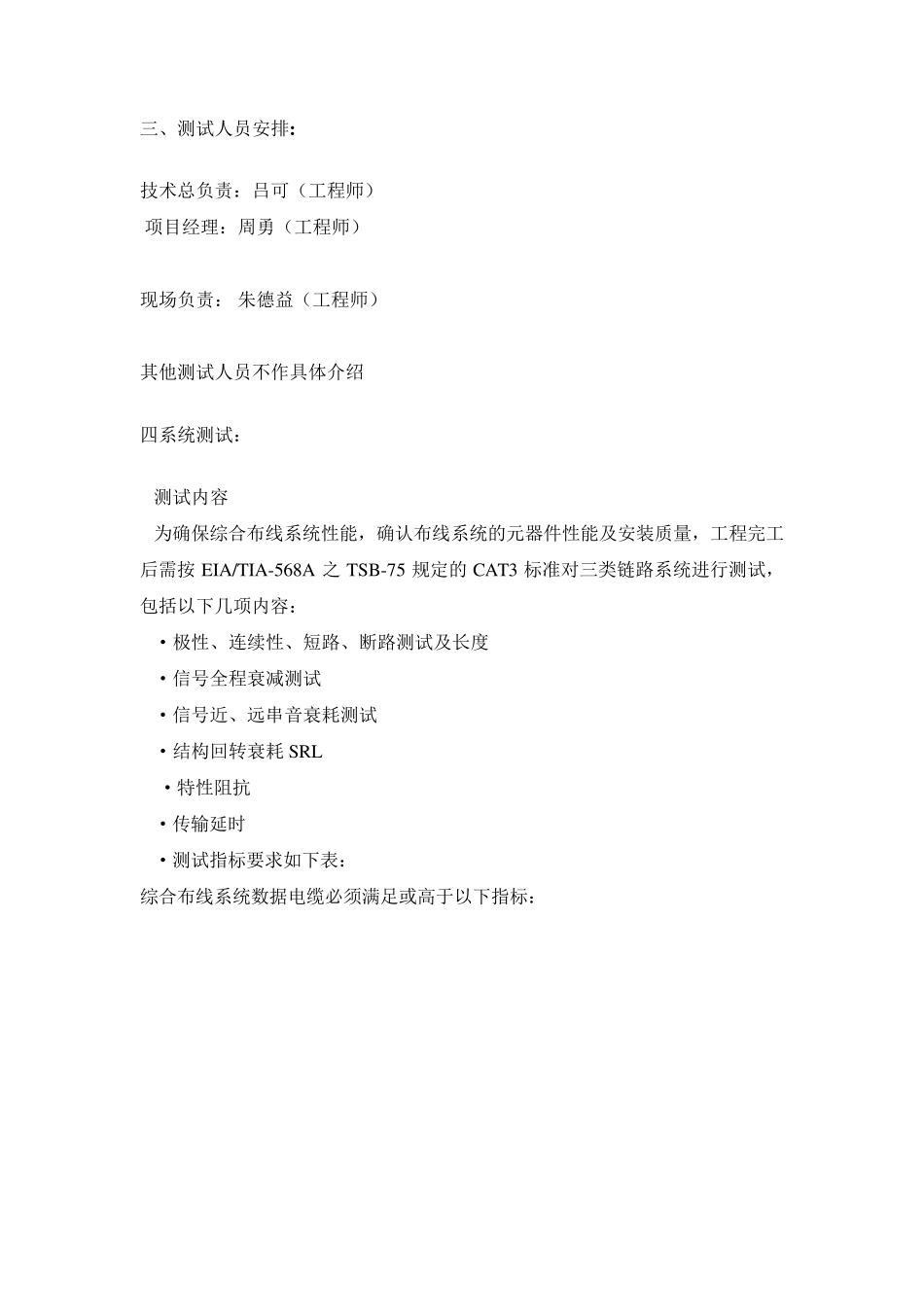

光纤测试方案 一.布线系统测试概述 为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程 完工后需按综合布线系统测试说明进行有关的测试。 综合布线系统测试包括： ·>水平铜缆链路测试； ·>垂直干线铜缆链测试； > 垂直干线光缆链测试； >·端对端信道联合测试 系统测试完毕后，即组织有关技术及管理人员对整个系统进行验收。 千兆比水平铜缆的测试说明： 千兆比水平铜缆系统采用专用测试仪器进行测试，测试指标包括： 1．极性、连续性、短路、断路测试及长度 2．信号全程衰减测试 3．信号近、远串音衰耗测试 4．结构回转衰耗 SRL 5．特性阻抗 6．传输延时 本方案中，采用下列布线测试仪表进行测试： Microtest QmniScanner FLUKE 国际标准组织（ISO）及Lucent 推荐下列布线测试仪表： 1、fluke （Fluke Corporation） 2、PenaScanner (Microtest Inc) 本方案中，我公司建意采用以下铜缆测试仪器： Microtest Lucent KS23763L1 (连接性测试) 3、FLUKE （特性指标测试） STPl 六类 100-150 双绞线，250 MHz FTP；阻燃特性NFC32070 2.1 标准 4、用网络测试仪，测试线路是否安装完好，将测线报告整理，归档。 二.系统测试所用工具 测试所用工具主要是： FLUCK DSP FLUCK 网络测试仪操作规程： 根据测量的种类是通道还是链路，选择相对的适配器； 测量前将仪器校准； 测量时，将主机和智能远端的旋钮打开； 输入测量时间、地点、测试姓名； 在 AUTOTEST 项开始测试，储存结果； 将测试结果转换成电子文档； 将主机和智能远端关机； 将仪器收好，检查是否有遗漏配件。 注意事项：插接时一定要将插头和插口对齐，将线路接通；注意轻拔轻 插，一定要将头弹起按下再拔出；注意仪器和线路远离电力线和强电场。 其他工具如下表： 仪器名称 数量 产地 说明 接地摇表 1 进口 万用表 2 国产 水平尺 6 国产 FULKE 1 美国 三、测试人员安排: 技术总负责：吕可（工程师） 项目经理：周勇（工程师） 现场负责： 朱德益（工程师） 其他测试人员不作具体介绍 四系统测试： 测试内容 为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程完工后需按EIA/TIA-568A 之TSB-75 规定的CAT3 标准对三类链路系统进行测试，包括以下几项内容： ·极性、连续性、短路、断路测试及长度 ·信号全程衰减测试 ·信号近、远串音衰耗测试 ·结构回...
