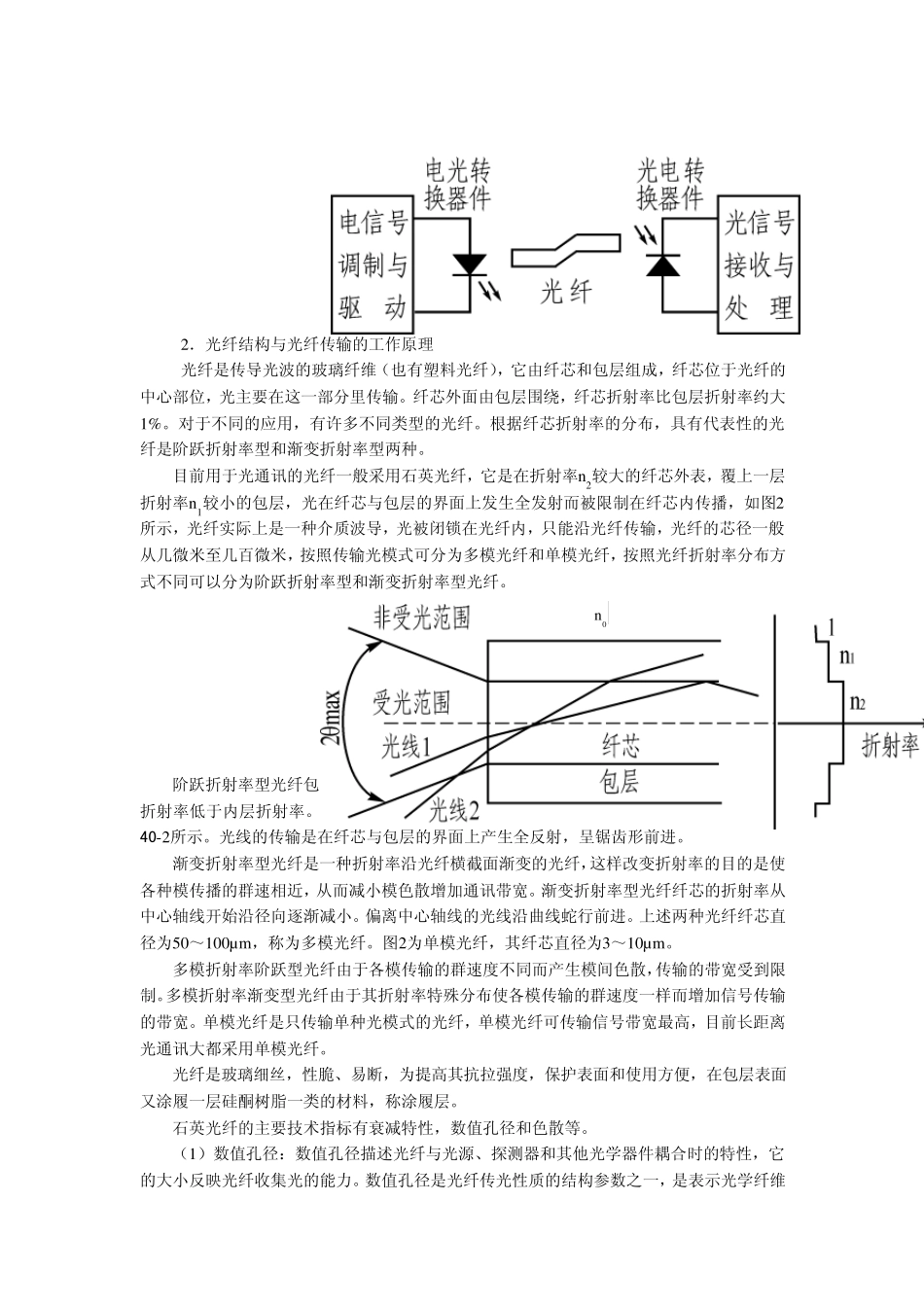

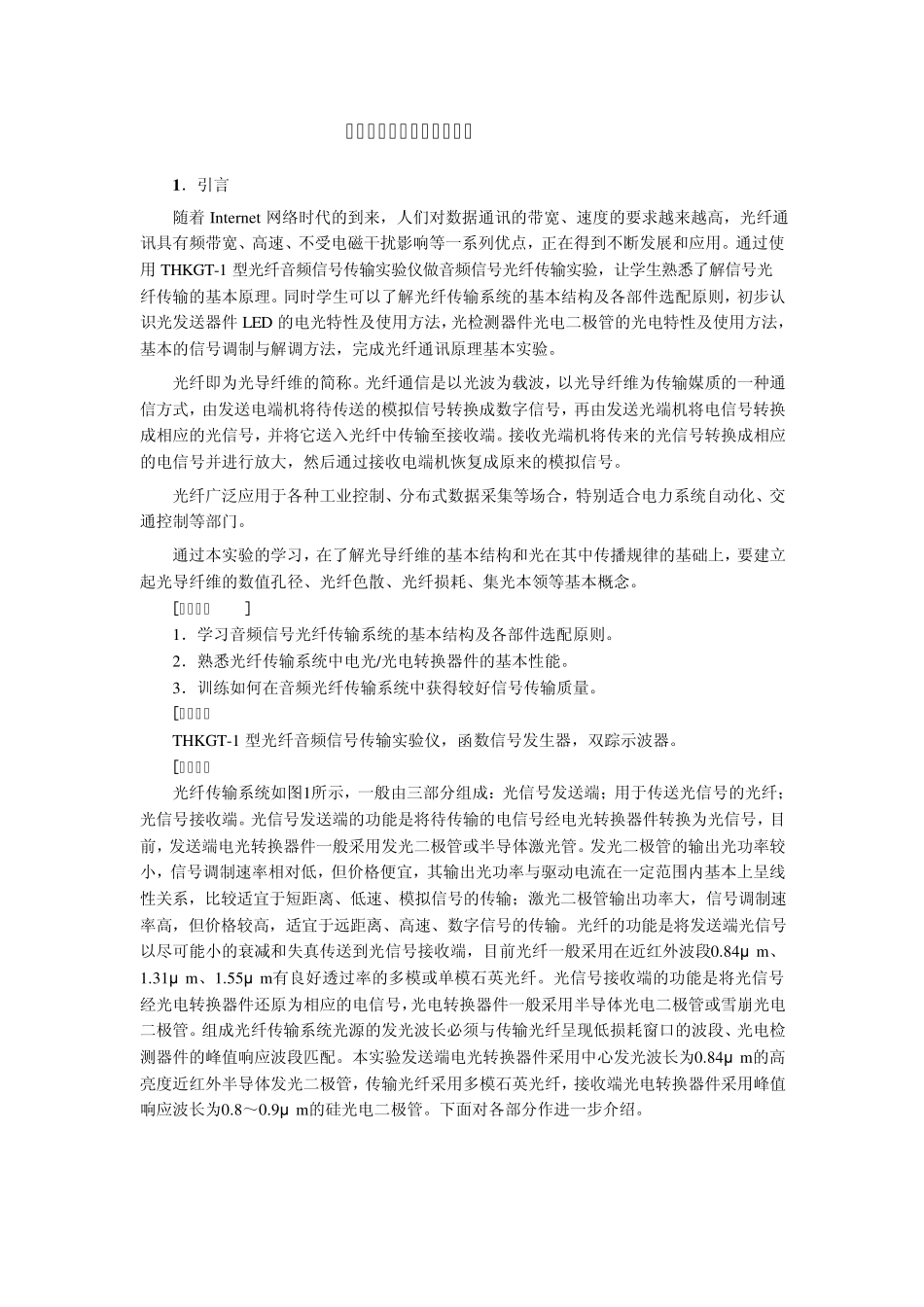

TKGT-1 型音信号传输仪器 评 价 报 告 学院：工业制造学院 专业：测控技术与仪器 班级：2010 级 2 班 报告人：邱兆芳 学号：201010114201 光纤音频信号传输技术实验 1 ．引言 随着Internet 网络时代的到来，人们对数据通讯的带宽、速度的要求越来越高，光纤通讯具有频带宽、高速、不受电磁干扰影响等一系列优点，正在得到不断发展和应用。通过使用 THKGT-1 型光纤音频信号传输实验仪做音频信号光纤传输实验，让学生熟悉了解信号光纤传输的基本原理。同时学生可以了解光纤传输系统的基本结构及各部件选配原则，初步认识光发送器件 LED 的电光特性及使用方法，光检测器件光电二极管的光电特性及使用方法，基本的信号调制与解调方法，完成光纤通讯原理基本实验。 光纤即为光导纤维的简称。光纤通信是以光波为载波，以光导纤维为传输媒质的一种通信方式，由发送电端机将待传送的模拟信号转换成数字信号，再由发送光端机将电信号转换成相应的光信号，并将它送入光纤中传输至接收端。接收光端机将传来的光信号转换成相应的电信号并进行放大，然后通过接收电端机恢复成原来的模拟信号。 光纤广泛应用于各种工业控制、分布式数据采集等场合，特别适合电力系统自动化、交通控制等部门。 通过本实验的学习，在了解光导纤维的基本结构和光在其中传播规律的基础上，要建立起光导纤维的数值孔径、光纤色散、光纤损耗、集光本领等基本概念。 [实验目的] 1．学习音频信号光纤传输系统的基本结构及各部件选配原则。 2．熟悉光纤传输系统中电光/光电转换器件的基本性能。 3．训练如何在音频光纤传输系统中获得较好信号传输质量。 [实验仪器] THKGT-1 型光纤音频信号传输实验仪，函数信号发生器，双踪示波器。 [实验原理] 光纤传输系统如图1所示，一般由三部分组成：光信号发送端；用于传送光信号的光纤；光信号接收端。光信号发送端的功能是将待传输的电信号经电光转换器件转换为光信号，目前，发送端电光转换器件一般采用发光二极管或半导体激光管。发光二极管的输出光功率较小，信号调制速率相对低，但价格便宜，其输出光功率与驱动电流在一定范围内基本上呈线性关系，比较适宜于短距离、低速、模拟信号的传输；激光二极管输出功率大，信号调制速率高，但价格较高，适宜于远距离、高速、数字信号的传输。光纤的功能是将发送端光信号以尽可能小的衰减和失真传送到光信号接收端，目前光纤一般采用在近红外波段0.84μ m、1.31μ ...
