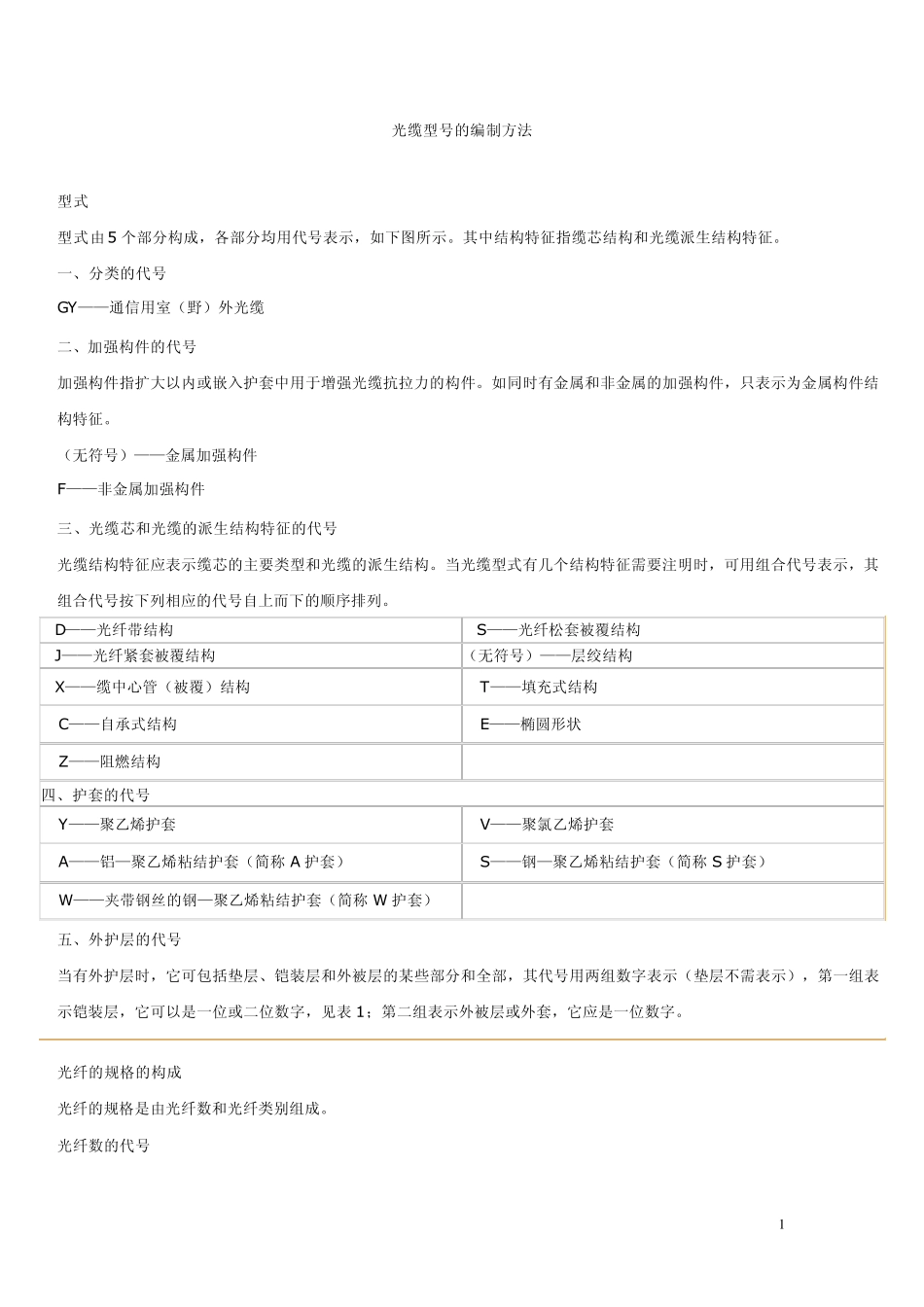

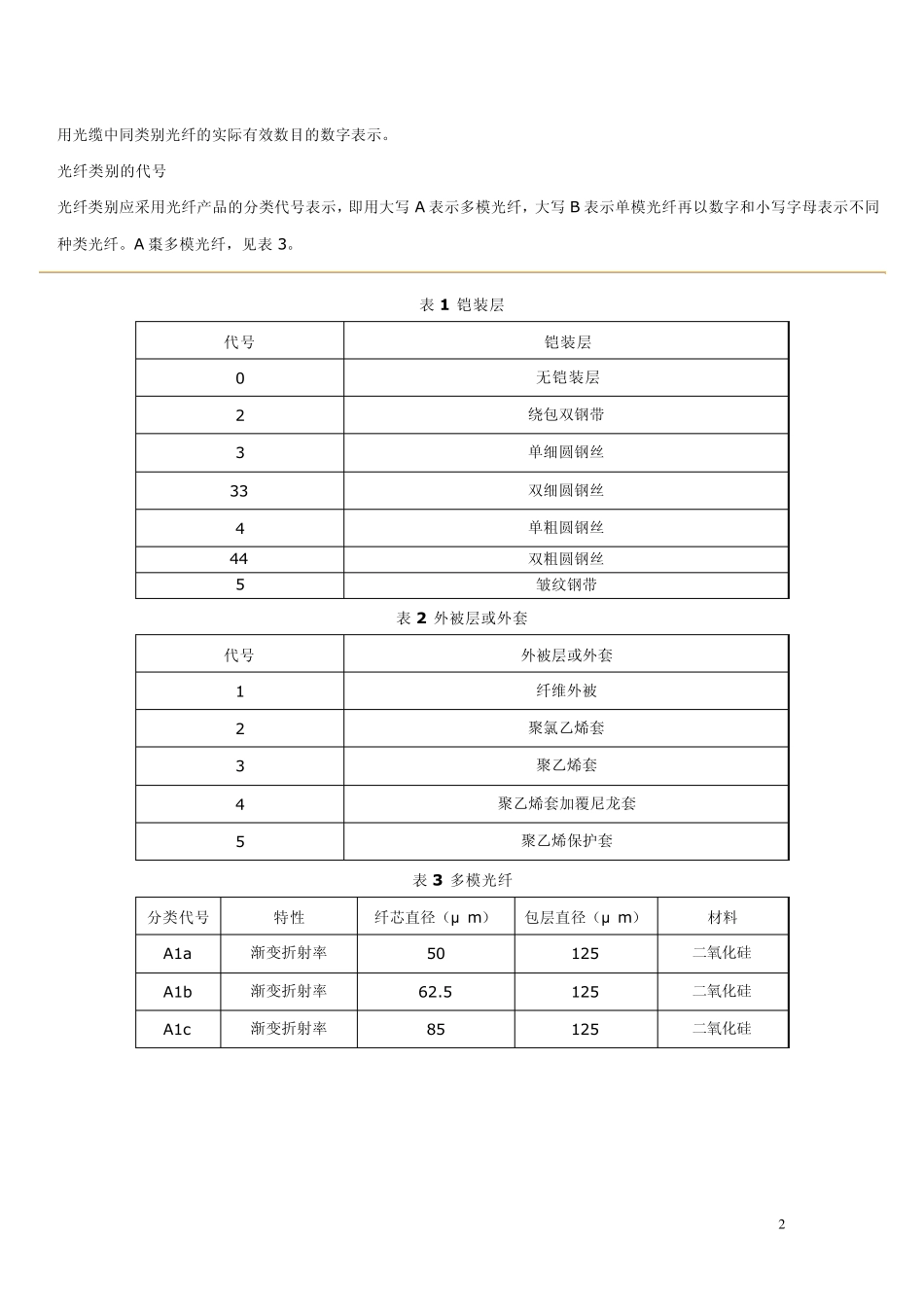

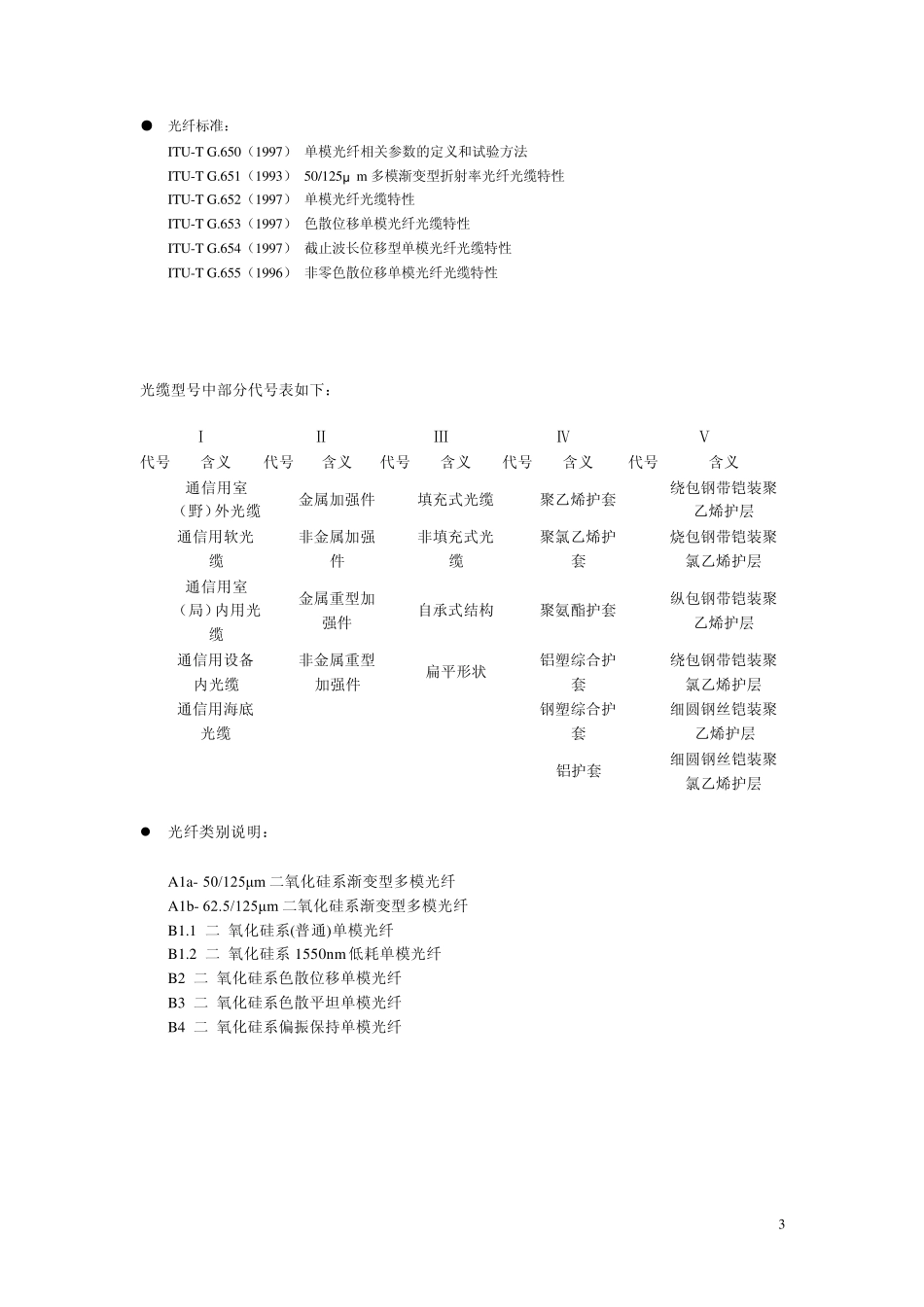

1 光缆型号的编制方法 型式 型式由5 个部分构成,各部分均用代号表示,如下图所示。其中结构特征指缆芯结构和光缆派生结构特征。 一、分类的代号 GY——通信用室(野)外光缆 二、加强构件的代号 加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。如同时有金属和非金属的加强构件,只表示为金属构件结构特征。 (无符号)——金属加强构件 F——非金属加强构件 三、光缆芯和光缆的派生结构特征的代号 光缆结构特征应表示缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时,可用组合代号表示,其组合代号按下列相应的代号自上而下的顺序排列。 D——光纤带结构 S——光纤松套被覆结构 J——光纤紧套被覆结构 (无符号)——层绞结构 X——缆中心管(被覆)结构 T——填充式结构 C——自承式结构 E——椭圆形状 Z——阻燃结构 四、护套的代号 Y——聚乙烯护套 V——聚氯乙烯护套 A——铝—聚乙烯粘结护套(简称 A 护套) S——钢—聚乙烯粘结护套(简称 S 护套) W——夹带钢丝的钢—聚乙烯粘结护套(简称 W 护套) 五、外护层的代号 当有外护层时,它可包括垫层、铠装层和外被层的某些部分和全部,其代号用两组数字表示(垫层不需表示),第一组表示铠装层,它可以是一位或二位数字,见表1;第二组表示外被层或外套,它应是一位数字。 光纤的规格的构成 光纤的规格是由光纤数和光纤类别组成。 光纤数的代号 2 用光缆中同类别光纤的实际有效数目的数字表示。 光纤类别的代号 光纤类别应采用光纤产品的分类代号表示,即用大写 A 表示多模光纤,大写 B 表示单模光纤再以数字和小写字母表示不同种类光纤。A 棗多模光纤,见表3。 表1 铠装层 代号 铠装层 0 无铠装层 2 绕包双钢带 3 单细圆钢丝 33 双细圆钢丝 4 单粗圆钢丝 44 双粗圆钢丝 5 皱纹钢带 表2 外被层或外套 代号 外被层或外套 1 纤维外被 2 聚氯乙烯套 3 聚乙烯套 4 聚乙烯套加覆尼龙套 5 聚乙烯保护套 表3 多模光纤 分类代号 特性 纤芯直径(μ m ) 包层直径(μ m ) 材料 A1a 渐变折射率 50 125 二氧化硅 A1b 渐变折射率 62.5 125 二氧化硅 A1c 渐变折射率 85 125 二氧化硅 3 ● 光纤标准: ITU-T G.650(1997) 单模光纤相关参数的定义和试验方法 ITU-T G.651(1993) 50/125μ m 多模渐变型折射率光纤光缆特性 ITU-T G.652(1997...
