光缆培训资料

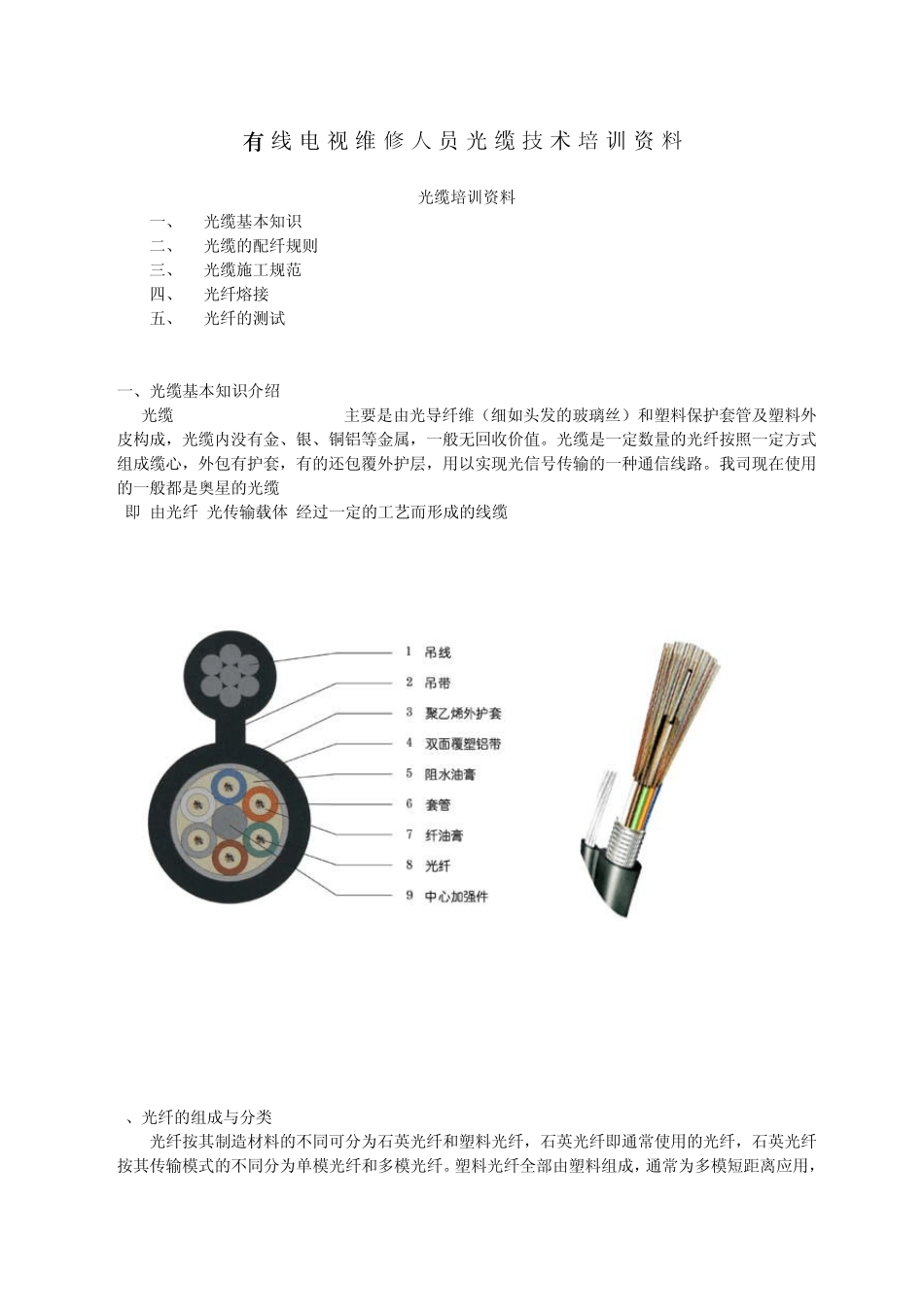

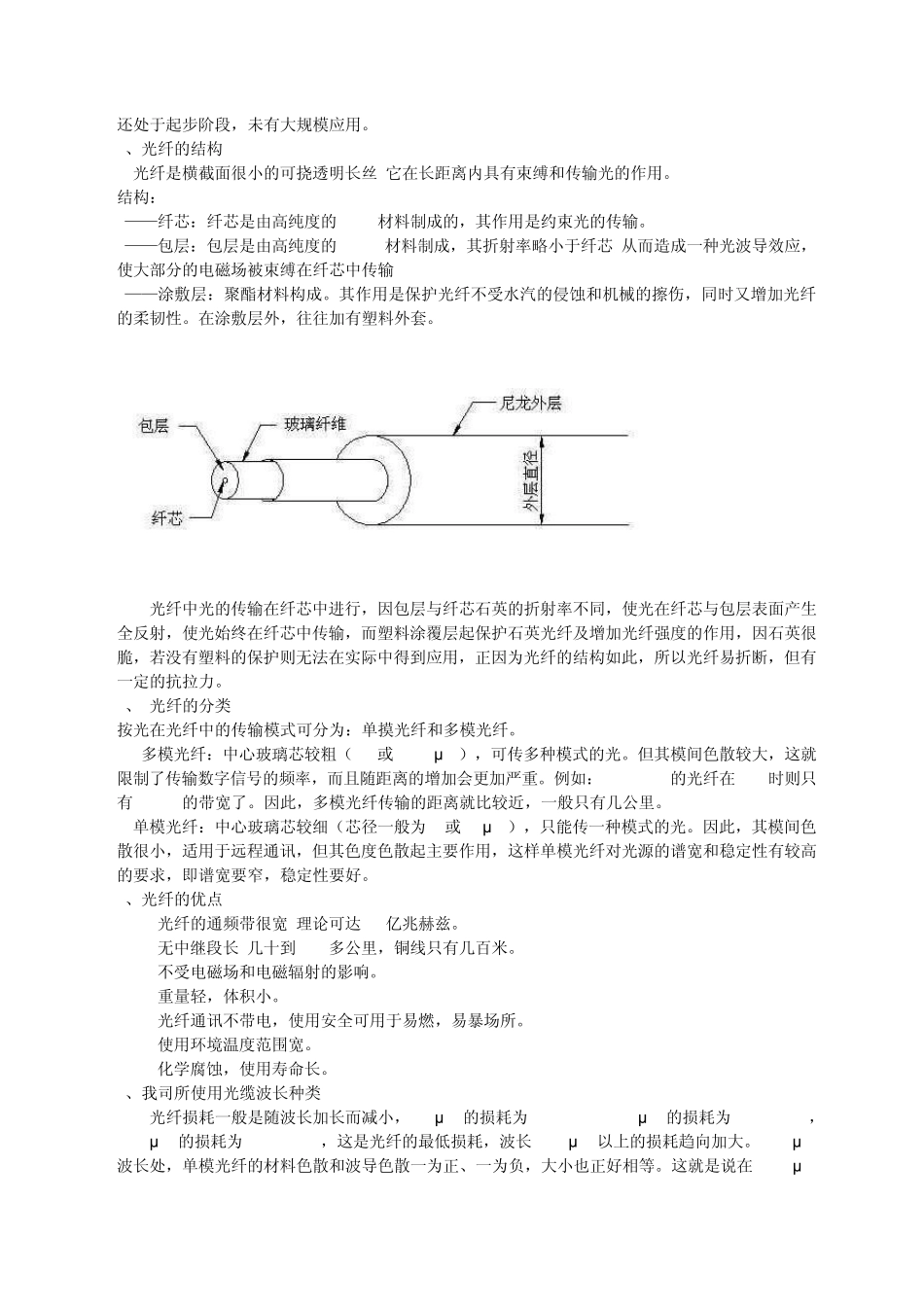

有 线电视维修 人 员光缆技 术培 训资料 光缆培训资料 一、 光缆基本知识 二、 光缆的配纤规则 三、 光缆施工规范 四、 光纤熔接 五、 光纤的测试 一、光缆基本知识介绍 光缆(optical fiber cable)主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成，光缆内没有金、银、铜铝等金属，一般无回收价值。光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。我司现在使用的一般都是奥星的光缆 即:由光纤(光传输载体)经过一定的工艺而形成的线缆. 1、光纤的组成与分类 光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。 2、光纤的结构 光纤是横截面很小的可挠透明长丝,它在长距离内具有束缚和传输光的作用。 结构： ——纤芯：纤芯是由高纯度的SiO2材料制成的，其作用是约束光的传输。 ——包层：包层是由高纯度的SiO2材料制成，其折射率略小于纤芯,从而造成一种光波导效应，使大部分的电磁场被束缚在纤芯中传输; ——涂敷层：聚酯材料构成。其作用是保护光纤不受水汽的侵蚀和机械的擦伤，同时又增加光纤的柔韧性。在涂敷层外，往往加有塑料外套。 光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。 3、 光纤的分类 按光在光纤中的传输模式可分为：单摸光纤和多模光纤。 多模光纤：中心玻璃芯较粗（50或 62.5μ m），可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。因此，多模光纤传输的距离就比较近，一般只有几公里。 单模光纤：中心玻璃芯较细（芯径一般为 9或 10μ m），只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。 4、光纤的优点 1.光纤的通频带很宽.理论可达 30亿兆赫兹。 2.无中继段长.几十到...
