光缆工艺流程图

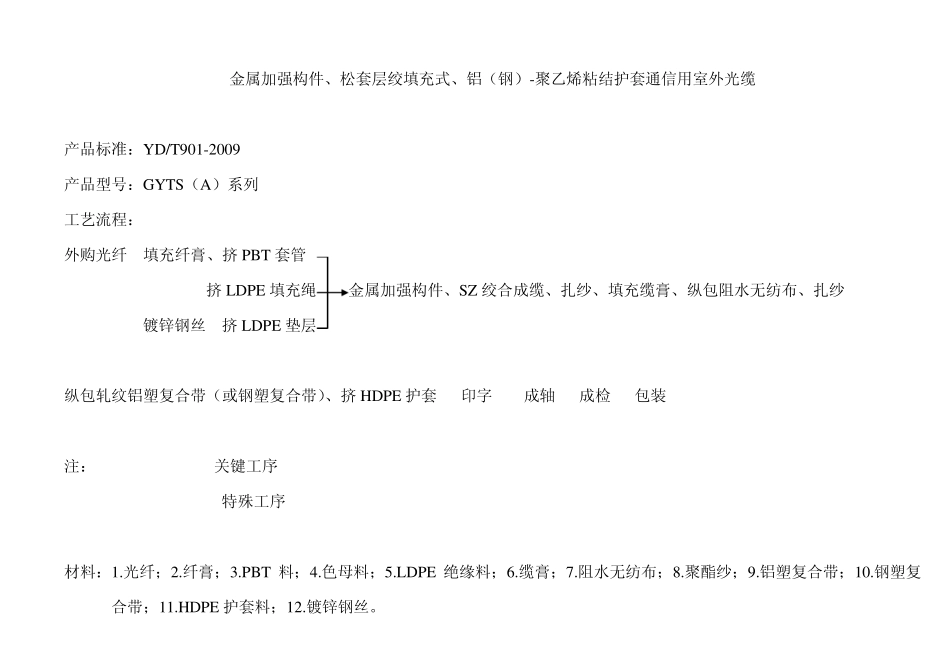

金属加强构件、松套层绞填充式、铝（钢）-聚乙烯粘结护套通信用室外光缆 产品标准：YD/T901-2009 产品型号：GYTS（A）系列 工艺流程： 外购光纤 填充纤膏、挤 PBT 套管 挤 LDPE 填充绳 金属加强构件、SZ绞合成缆、扎纱、填充缆膏、纵包阻水无纺布、扎纱 镀锌钢丝 挤 LDPE 垫层 纵包轧纹铝塑复合带（或钢塑复合带）、挤 HDPE 护套 印字 成轴 成检 包装 注： 关键工序 特殊工序 材料：1.光纤；2.纤膏；3.PBT 料；4.色母料；5.LDPE 绝缘料；6.缆膏；7.阻水无纺布；8.聚酯纱；9.铝塑复合带；10.钢塑复合带；11.HDPE 护套料；12.镀锌钢丝。 金属加强构件聚乙烯护套中心束管式全填充型通信用室外光缆 产品标准：YD/T769-2010 产品型号：GYXTY（A、S）系列； 工艺流程： 外购光纤 填充纤膏、挤 PBT 套管 层绞镀锌钢丝、绕包无纺布 挤 HDPE 护套 印字 成轴 成检 包装 注： 关键工序 特殊工序 材料：1.光纤；2.纤膏；3.PBT 料；4.镀锌钢丝；5.无纺布；6.HDPE 护套料；7.LDPE 绝缘料；8.铝塑复合带；9.钢塑复合带。 金属加强构件夹带钢-聚乙烯粘结护套中心束管式全填充型通信用室外光缆 产品标准：YD/T769-2010 产品型号：GYXTW 系列 工艺流程： 外购光纤 填充纤膏、挤 PBT 套管 纵包阻水无纺布、纵包轧纹钢塑复合带、镀锌钢丝、挤 HDPE 护套 印字 成轴 成检 包装 注： 关键工序 特殊工序 材料：1.光纤；2.纤膏；3.PBT 料；4.阻水无纺布；5.镀锌钢丝；6.钢塑复合带；7.中密度聚乙烯护套料。 FTTH 皮线光缆 产品标准：YD/T1997-2009 产品型号：GJXDH、GJXFDH、GJXV 系列 工艺流程： KFRP 外购光纤 1-4 光纤 挤 PVC、LSZH 护套 印字 成检 成盘 包装 KFRP 注： 特殊工序 材料：1.IUT G.657 光纤；2.KFRP 碳纤维棒或钢丝；3.PVC 或 LSZH 护套料。 铜芯聚烯烃绝缘铝塑综合护套市内通信电缆 产品标准：YD/T322-1996 产品型号：HYA 系列 工艺流程： 外购Φ 2.6 无氧铜 拉丝、退火、挤聚烯烃绝缘、火花检查 对绞 色带、成缆、绕包聚酯膜 纵包铝塑复合带、挤 PE 护套 印字 成轴 成检 充气 包装 注： 关键工序 特殊工序 材料：1.无氧铜；2.聚烯烃绝缘；3.色母料；4.扎色带；5. 聚酯膜；6.塑铝塑复合带；7.PE 护套。 实心聚乙烯绝缘射频电缆 产品标准：GB/T14864-93 产品型号：SYV（Y）系列 工艺流程： 外购内导体（软铜、铜包钢、...
