光缆架设方案

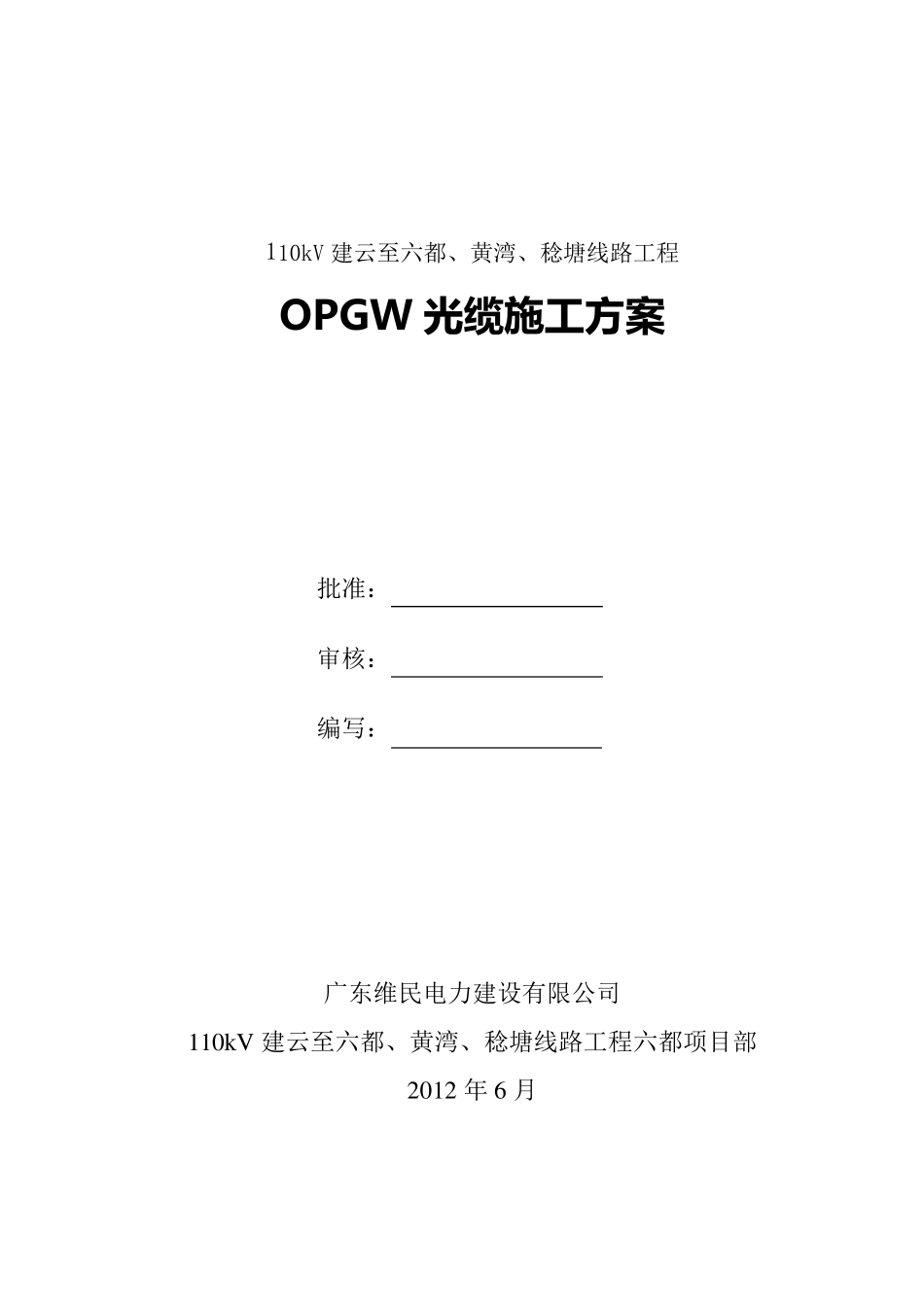

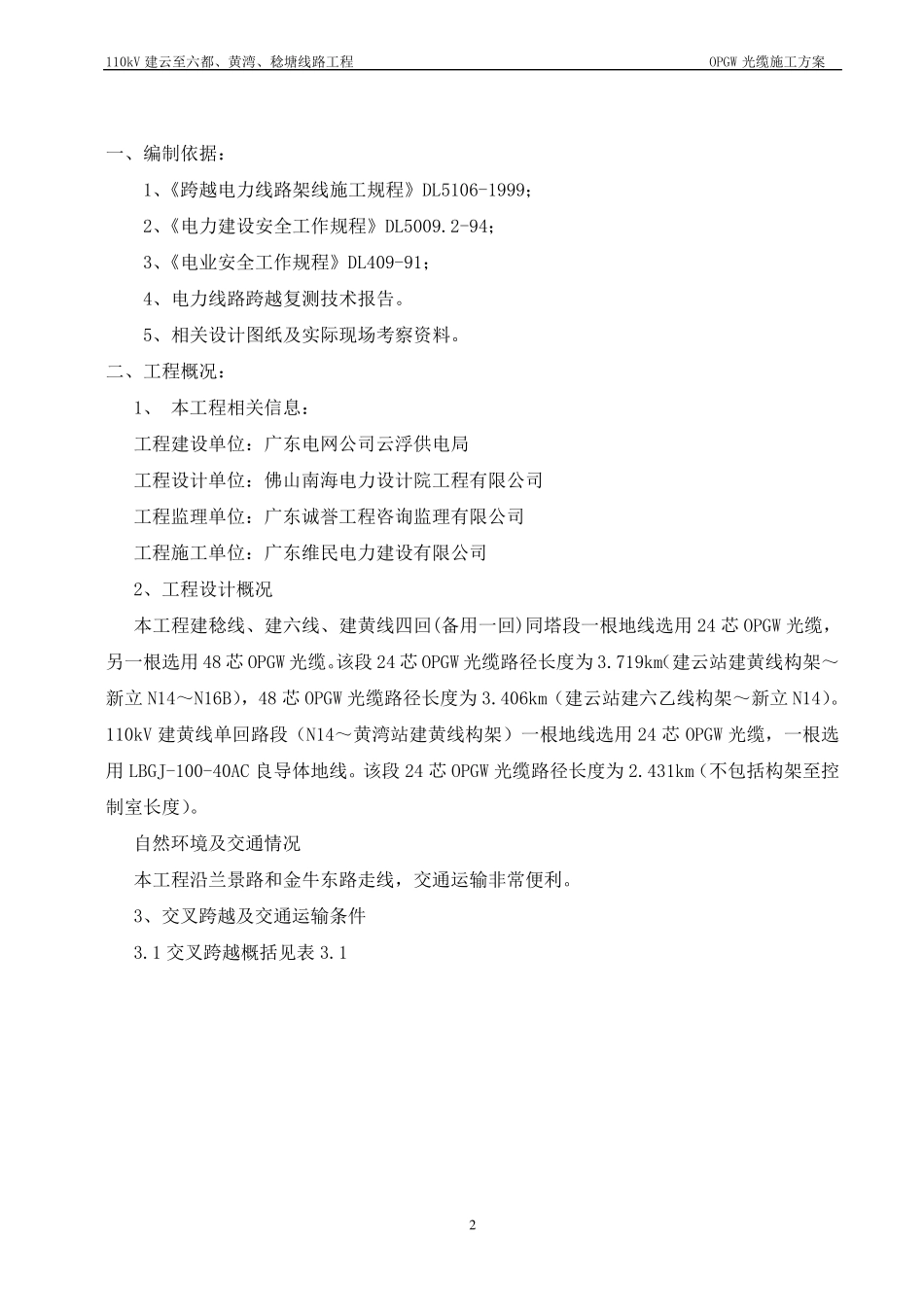

110kV 建云至六都、黄湾、稔塘线路工程 OPGW 光缆施工方案 批准： 审核： 编写： 广东维民电力建设有限公司 110kV 建云至六都、黄湾、稔塘线路工程六都项目部 2012 年 6 月 110kV 建云至六都、黄湾、稔塘线路工程 OPGW 光缆施工方案 1 目 录 一、编制依据 -------------------------------------2 二、工程概况--------------------------------------2 三、施工现场组织机构------------------------------4 四、主要施工方案----------------------------------4 五、质量保证措施----------------------------------9 六、安全保证措施---------------------------------10 110kV 建云至六都、黄湾、稔塘线路工程 OPGW 光缆施工方案 2 一、编制依据： 1、《跨越电力线路架线施工规程》DL5106-1999； 2、《电力建设安全工作规程》DL5009.2-94； 3、《电业安全工作规程》DL409-91； 4、电力线路跨越复测技术报告。 5、相关设计图纸及实际现场考察资料。 二、工程概况： 1、 本工程相关信息： 工程建设单位：广东电网公司云浮供电局 工程设计单位：佛山南海电力设计院工程有限公司 工程监理单位：广东诚誉工程咨询监理有限公司 工程施工单位：广东维民电力建设有限公司 2、工程设计概况 本工程建稔线、建六线、建黄线四回(备用一回)同塔段一根地线选用 24 芯 OPGW 光缆，另一根选用 48 芯 OPGW 光缆。该段 24 芯 OPGW 光缆路径长度为 3.719km（建云站建黄线构架～新立 N14～N16B），48 芯 OPGW 光缆路径长度为 3.406km（建云站建六乙线构架～新立 N14）。110kV 建黄线单回路段（N14～黄湾站建黄线构架）一根地线选用 24 芯 OPGW 光缆，一根选用 LBGJ-100-40AC 良导体地线。该段 24 芯 OPGW 光缆路径长度为 2.431km（不包括构架至控制室长度）。 自然环境及交通情况 本工程沿兰景路和金牛东路走线，交通运输非常便利。 3、交叉跨越及交通运输条件 3.1 交叉跨越概括见表 3.1 110kV 建 云 至 六 都 、 黄 湾 、 稔 塘 线 路 工 程 OPGW 光 缆 施 工 方 案 3 表 3.1 交 叉 跨 越 表 序 号 线 路 名 称 交 叉 跨 越 物 110kV 线 路 35kV 线 路 低 压 、 通 讯 线 路 公 路 1 四 回 路 3 8 3 2 单 回 路 0 3 0 3.2 交 通 运 输 条 件 沿 线 均 有 省 道 、 乡 级 大 路...
