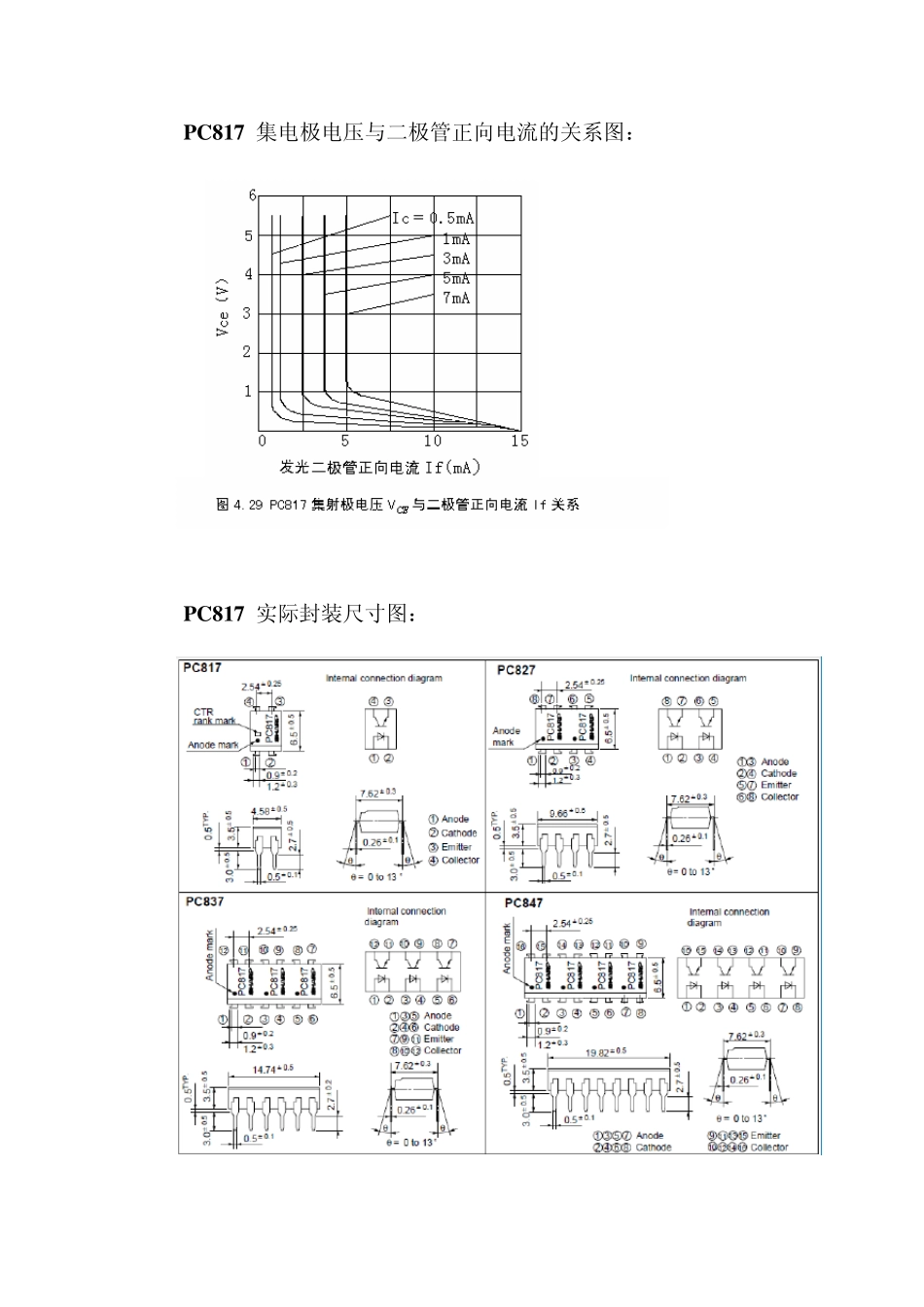

光耦 PC817 解析 PC817 说明: pc817 是常用的线性光藕,在各种要求比较精密的功能电路中常常被当作耦合器件,具有上下级电路完全隔离的作用,相互不产生影响。 <光耦pc817 应用电路图> 当输入端加电信号时,发光器发出光线,照射在受光器上,受光器接受光线后导通,产生光电流从输出端输出,从而实现了“电-光-电”的转换。 普通光电耦合器只能传输数字信号(开关信号),不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件,能够传输连续变化的模拟电压或电流信号,这样随着输入信号的强弱变化会产生相应的光信号,从而使光敏晶体管的导通程度也不同,输出的电压或电流也随之不同。 PC817 光电耦合器不但可以起到反馈作用还可以起到隔离作用。 当输入端加电信号时,发光器发出光线,照射在受光器上,受光器接受光线后导通,产生光电流从输出端输出,从而实现了“电-光-电”的转换。 普通光电耦合器只能传输数字信号(开关信号),不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件,能够传输连续变化的模拟电压或电流信号,这样随着输入信号的强弱变化会产生相应的光信号,从而使光敏晶体管的导通程度也不同,输出的电压或电流也随之不同。 PC817 光电耦合器不但可以起到反馈作用还可以起到隔离作用。 PC817 集电极电压与二极管正向电流的关系图: PC817 实际封装尺寸图: 光 耦 的 测 量 : 用 数 字 表 测 二 极 管 的 方 法 分 别 测 试 两 边 的 两 组 引 脚 ,其 中 仅 且 仅 有 一 次 导 通的 , 红 表 笔 接 的 为 阳 极 , 黑 表 笔 接 的 为 阴 极 (指 针 表 相 反 )。 且 这 两 脚 为 低 压 端 ,也 就 是 反 馈 信 号 引 入 端 。 在 正 向 测 试 低 压 端 时 , 再 用 另 一 块 万 用 表 测 试 另 外 高 压 端 两 只 脚 , 接 通 时 ,红 表 笔 所 接 为 C 极 , 黑 表 笔 接 为 E 极 。 当 断 开 低 压 端 的 表 笔 时 , 高 压 端 的 所 接万 用 表 读 数 应 为 无 穷 大 。 同 理 : 只 要 在 反 馈 端 加 一 定 的 电 压 , 高 压 端 就 应 能 导 通 , 反 之 , 该 器 件应 为 损 坏 。 光 耦 能 否 代 用 , 主 要 看 其CTR 参 数 值 是 否 接 近 。 测 ...
