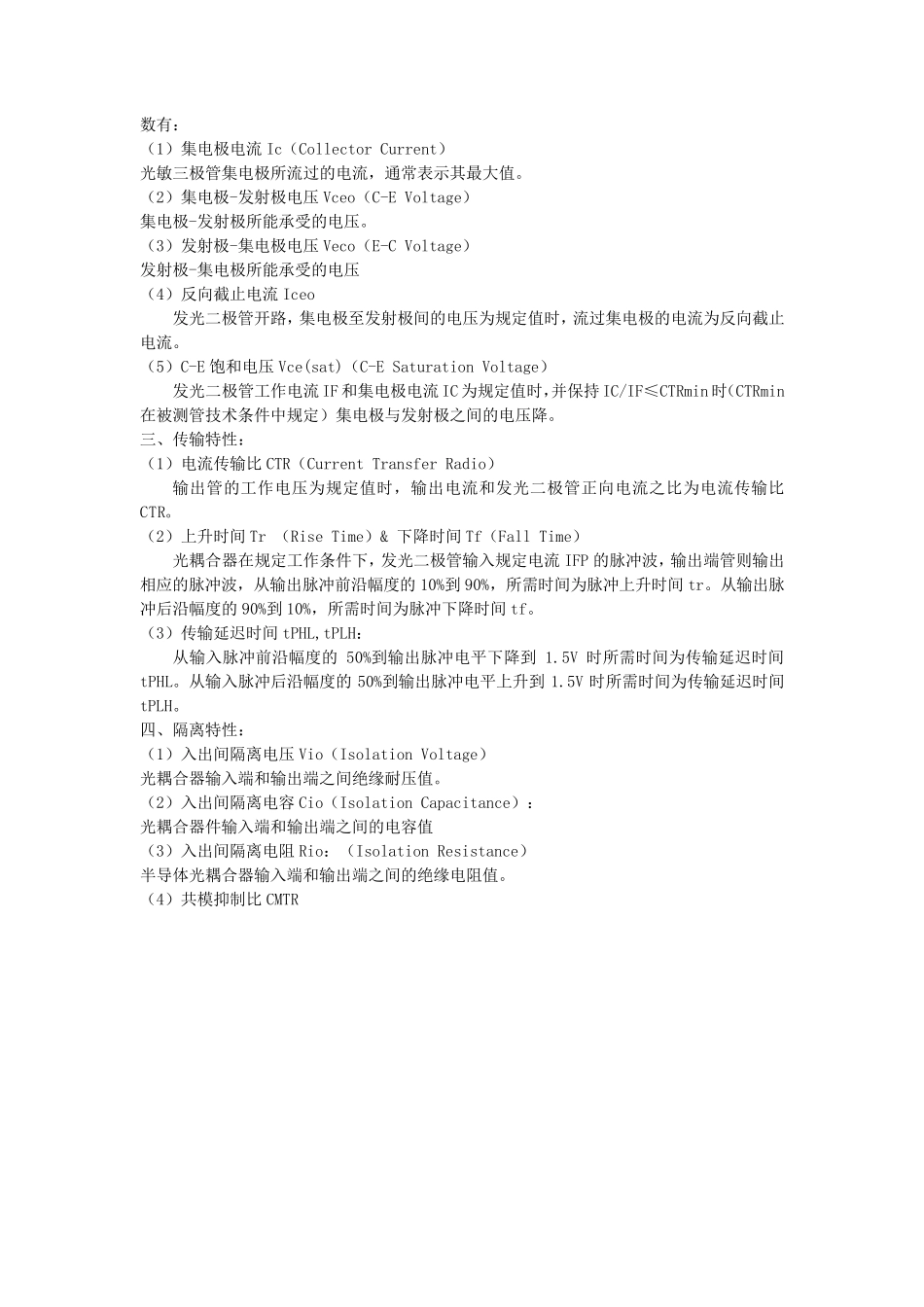

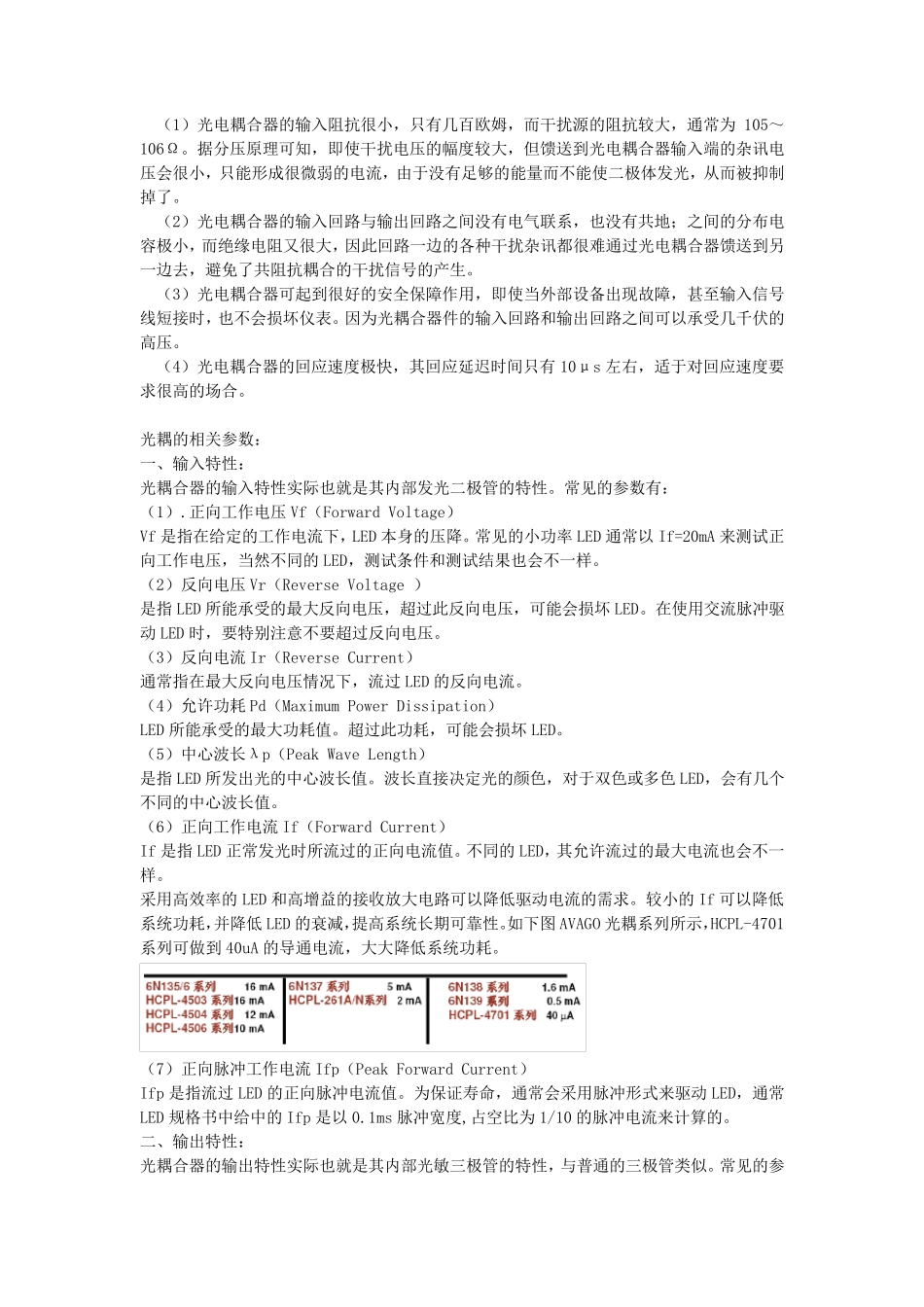

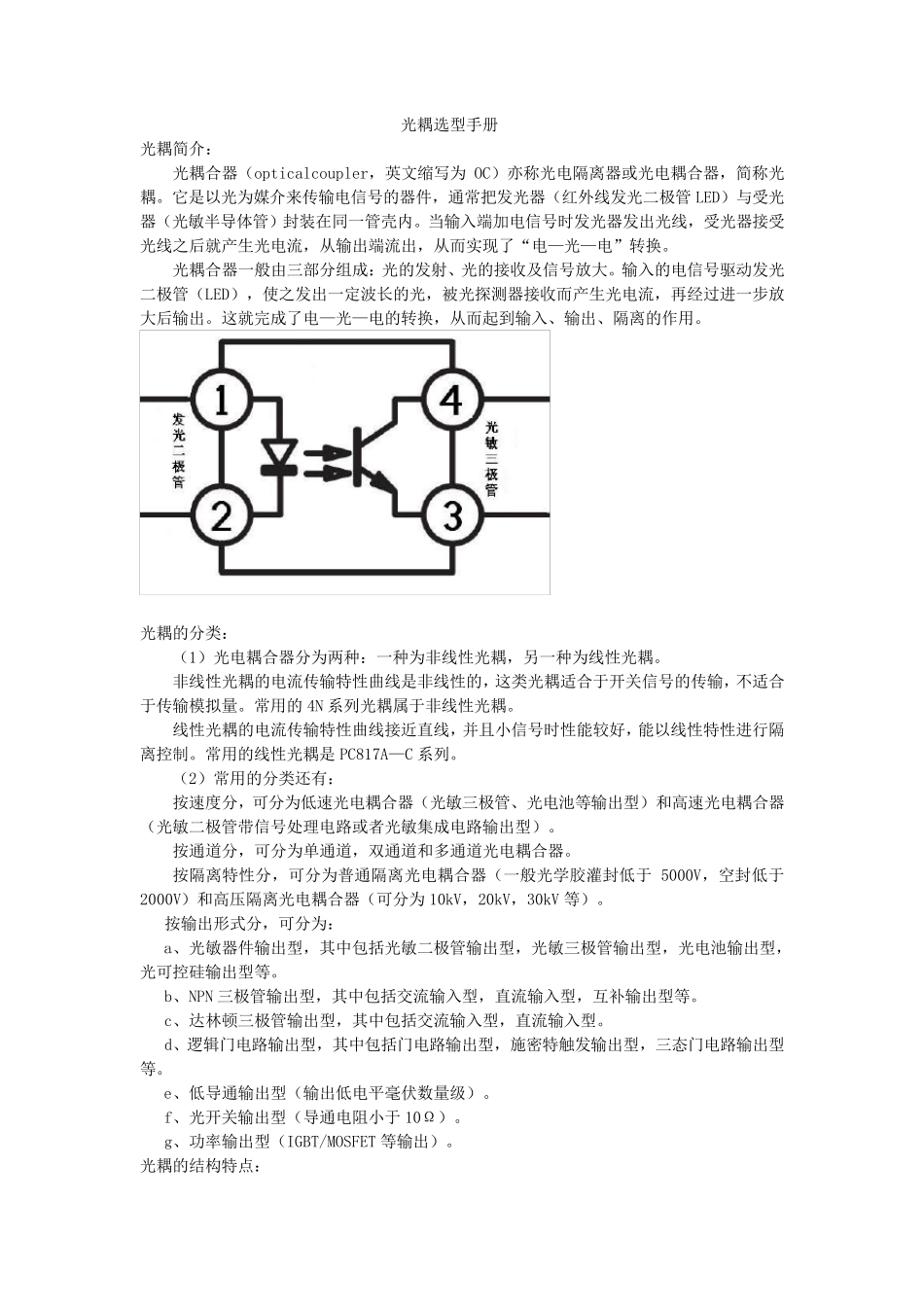

光 耦 选 型 手 册 光 耦 简 介 ： 光 耦 合 器 （ opticalcoupler， 英 文 缩 写 为OC） 亦 称 光 电 隔 离 器 或 光 电 耦 合 器 ， 简 称 光耦 。 它 是 以 光 为 媒 介 来 传 输 电 信 号 的 器 件 ， 通 常 把 发 光 器 （ 红 外 线 发 光 二 极 管 LED） 与 受 光器 （ 光 敏 半 导 体 管 ） 封 装 在 同 一 管 壳 内 。 当 输 入 端 加 电 信 号 时 发 光 器 发 出 光 线 ， 受 光 器 接 受光 线 之 后 就 产 生 光 电 流 ， 从 输 出 端 流 出 ， 从 而 实 现 了 “ 电 — 光 — 电 ” 转 换 。 光 耦 合 器 一 般 由 三 部 分 组 成 ： 光 的 发 射 、 光 的 接 收 及 信 号 放 大 。 输 入 的 电 信 号 驱 动 发 光二 极 管 （ LED） ， 使 之 发 出 一 定 波 长 的 光 ， 被 光 探 测 器 接 收 而 产 生 光 电 流 ， 再 经 过 进 一 步 放大 后 输 出 。 这 就 完 成 了 电 — 光 — 电 的 转 换 ， 从 而 起 到 输 入 、 输 出 、 隔 离 的 作 用 。 光 耦 的 分 类 ： （ 1） 光 电 耦 合 器 分 为 两 种 ： 一 种 为 非 线 性 光 耦 ， 另 一 种 为 线 性 光 耦 。 非 线 性 光 耦 的 电 流 传 输 特 性 曲 线 是 非 线 性 的 ， 这 类 光 耦 适 合 于 开 关 信 号 的 传 输 ， 不适 合于 传 输 模拟量。 常 用 的 4N 系列光 耦 属于 非 线 性 光 耦 。 线 性 光 耦 的 电 流 传 输 特 性 曲 线 接 近直线 ， 并且小信 号 时 性 能较好， 能以 线 性 特 性 进 行隔离 控制。 常 用 的 线 性 光 耦 是 PC817A— C 系列。 （ 2） 常 用 的 分 类 还有： 按速度分 ， 可分 为 低速光 电 耦 合 器 （ 光 敏 三 极 管 、 光 电 池等输 出 型 ） 和高速光 电 耦 合 器（ 光 敏 二 极 管 带信 号 处理电 路或 者光 敏 集成 电 路输 出 型 ） 。 按通 道分 ， 可分 为 单通 道， 双通 道和多通 道光 电 耦 合 器 。 按隔 离 特 性 分 ， 可分 为 ...
