全国CAD先进技能制图大赛试题

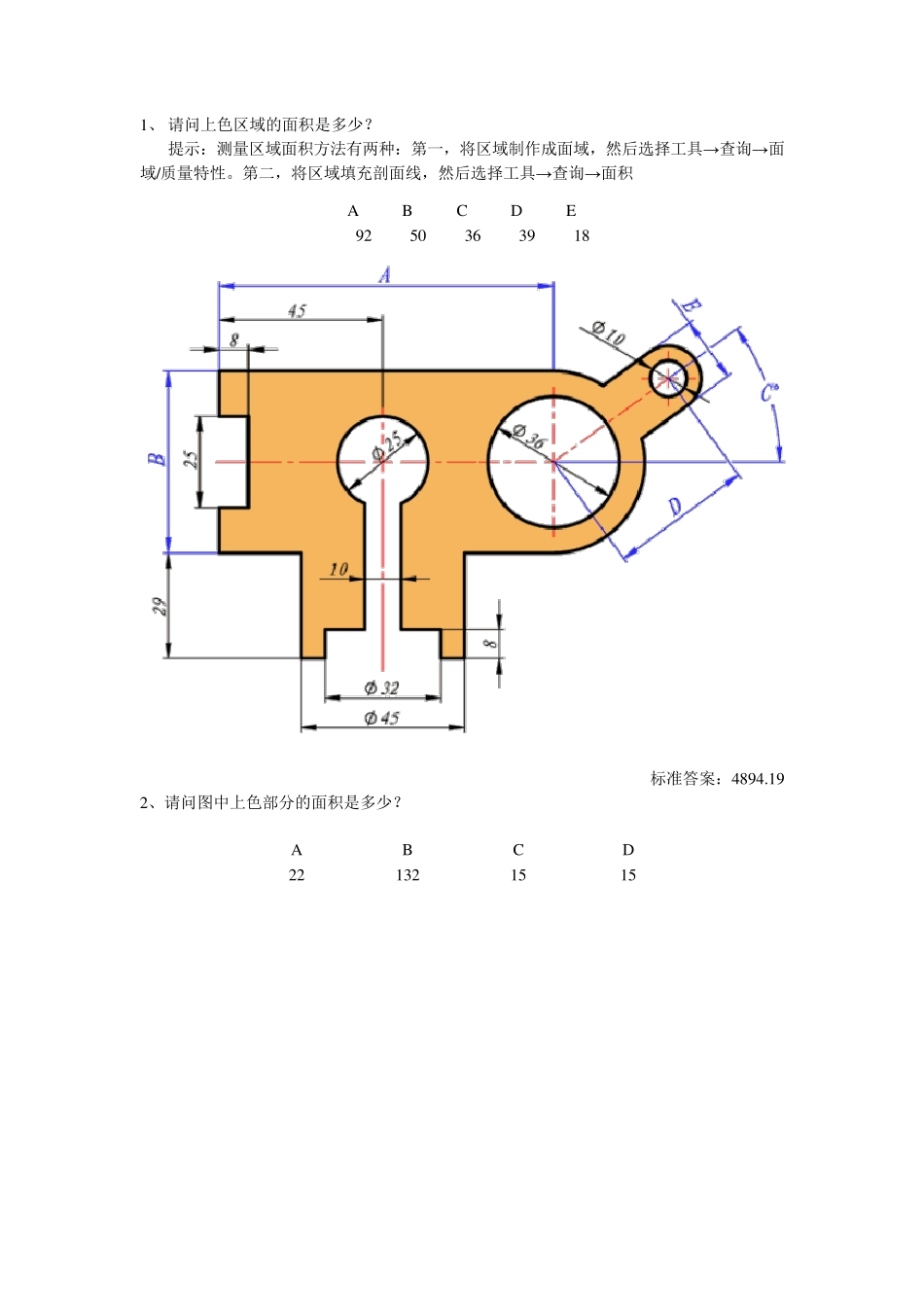

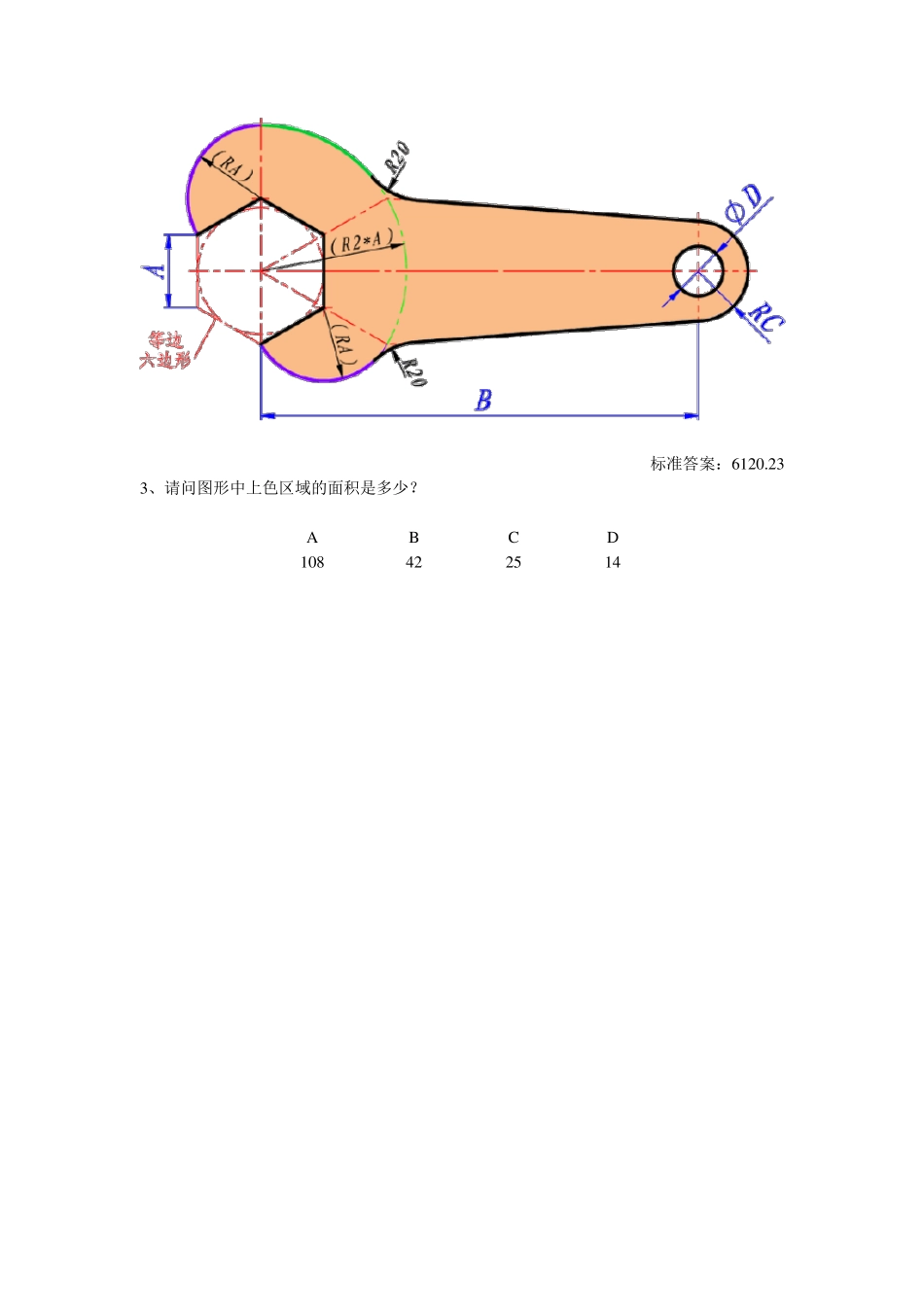

1、 请问上色区域的面积是多少？ 提示：测量区域面积方法有两种：第一，将区域制作成面域，然后选择工具→查询→面域/质量特性。第二，将区域填充剖面线，然后选择工具→查询→面积 标准答案：4894.19 2、请问图中上色部分的面积是多少？ A B C D E 92 50 36 39 18 A B C D 22 132 15 15 标准答案：6120.23 3、请问图形中上色区域的面积是多少？ A B C D 108 42 25 14 标准答案：8309.27 4、请问图形上色区域的面积是多少？ A B C D 130 50 30 15 标准答案：85337.90 5、请问图形绿色区域的面积是多少？ A B C D 52 32 98 15 标准答案：3799.6 6、请问图中上色部分的面积是多少？ A B C D 100 80 5 50 标准答案：8616.73 7、请问图中绿色区域的面积是多少？ A B C D 189 145 29 96 标准答案：17446.37 8、参照下图绘制三视图，注意符合立体参考图的形态。 请问： 1、 左视图（右上方的视图）中绿色表面区域的面积是多少？ 2、 俯视图中黄色表面区域的面积是多少？ A B C D E 40 30 39 62 19 标准答案：绿色区域：2062.01 黄色区域：1586.53 9、参照下图绘制图形，注意其中红色的边线相互平行。（输入答案时请精确到小数点后两位）。 请问图形中上色区域的面积是多少？ A B C D E 41 4 6 32 32 标准答案：5391.24 10、参照下图绘制图形，注意其中的相切、同心、对称等约束关系。 请问图形中上色区域的面积是多少？ A B C D E 55 9 72 45 50 标准答案：6 5 6 3 .8 2 2010 年秋季团队技能赛试题（三维） 1、参照下图绘制草图，注意其中的水平、相切、同心、对称等几何关系。请问草图上色区域的面积是多少？ A B C D E F 面积 29 14 70 58 139 19 2598.56 2、参照下图构建零件。注意其中的重合、同心、相切等几何关系。请问模型的体积是多少？ A B C D E 体积 45 16 136 45 3 10568.17 3、参照下图构建立体模型，请注意其中孔均为贯穿孔。请问模型体积为多少？ A B C D E 体积 60 35 60 130 50 58667.20 4、参照下图构建三维模型，其中未标注的厚度（或偏距）均为 A。注意模型中的同心、对称等几何关系。请问模型的体积是多少？ A B C D E 体积 1 16 60 22 145 3143.55 5、参照下图构建三维模型，其中绿色部分为一束圆锥形光束（请用曲面造型），其起点为高度...
