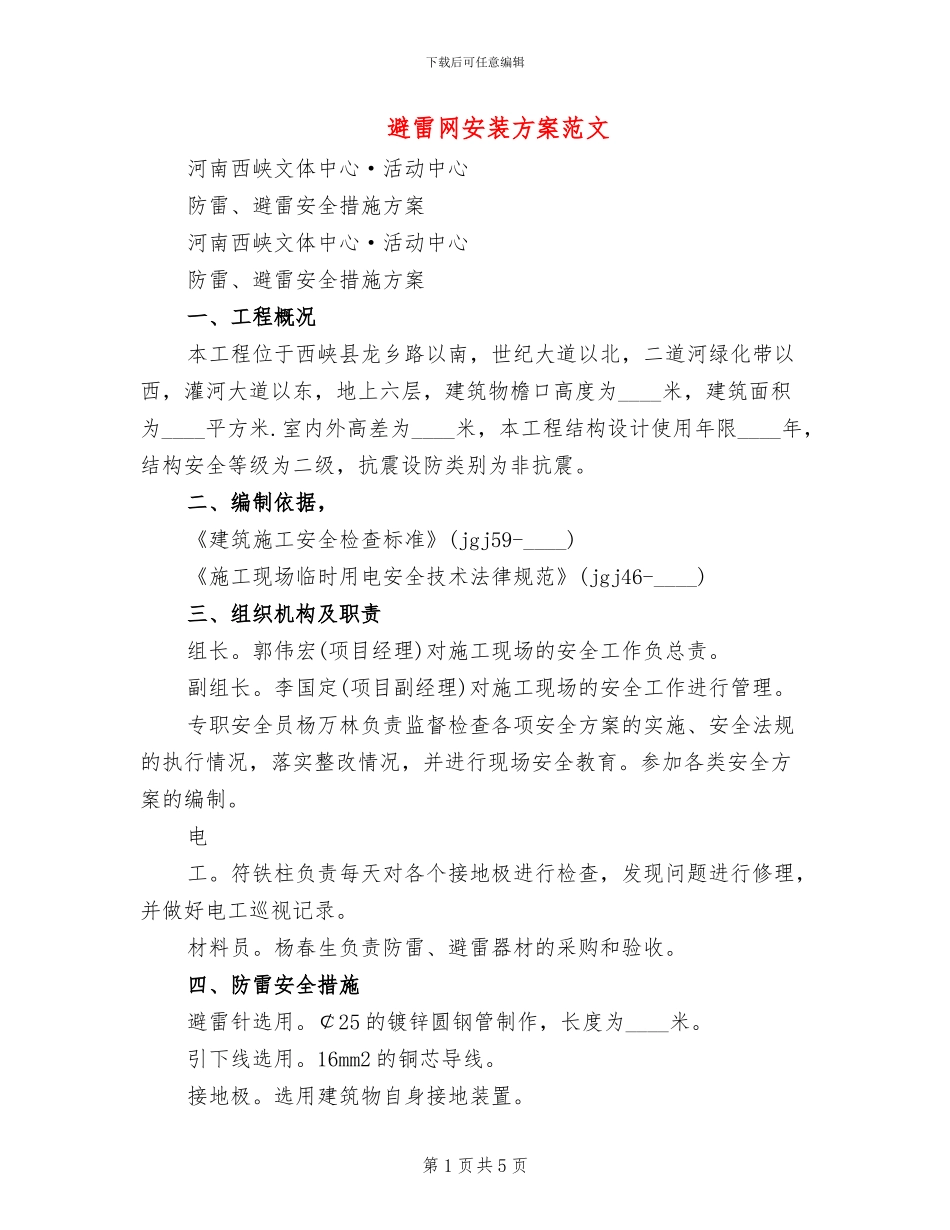

避雷网安装方案范文

下载后可任意编辑避雷网安装方案范文河南西峡文体中心·活动中心防雷、避雷安全措施方案河南西峡文体中心·活动中心防雷、避雷安全措施方案一、工程概况本工程位于西峡县龙乡路以南，世纪大道以北，二道河绿化带以西，灌河大道以东，地上六层，建筑物檐口高度为____米，建筑面积为____平方米.室内外高差为____米，本工程结构设计使用年限____年，结构安全等级为二级，抗震设防类别为非抗震。二、编制依据，《建筑施工安全检查标准》(jgj59-____)《施工现场临时用电安全技术法律规范》(jgj46-____)三、组织机构及职责组长。郭伟宏(项目经理)对施工现场的安全工作负总责。副组长。李国定(项目副经理)对施工现场的安全工作进行管理。专职安全员杨万林负责监督检查各项安全方案的实施、安全法规的执行情况，落实整改情况，并进行现场安全教育。参加各类安全方案的编制。电工。符铁柱负责每天对各个接地极进行检查，发现问题进行修理，并做好电工巡视记录。材料员。杨春生负责防雷、避雷器材的采购和验收。四、防雷安全措施避雷针选用。￠25 的镀锌圆钢管制作，长度为____米。引下线选用。16mm2 的铜芯导线。接地极。选用建筑物自身接地装置。第 1 页共 5 页下载后可任意编辑河南骏丰建筑工程有限公司1 河南西峡文体中心·活动中心防雷、避雷安全措施方案1、外脚手架避雷防雷根据滚雪球法单支避雷针(接闪器)的保护范围方法确定。施工采纳落地式悬挑式双排脚手架，建筑物的四角及中部设置直径 25mm，壁厚为 3mm，长度为____米的镀锌钢管避雷针，并将脚手架最上层纵横向钢管进行紧密连接，用 16mm2 的铜导线与建筑物自身的接地极相连。接地电阻不得大于 10 欧姆。2、塔吊及物料提升机防避雷顶端设置避雷针直径为 25mm，壁厚为 3mm 的镀锌钢管，利用架体本身作为引下线，下部设地脚螺栓用 16mm2 的铜导线与垂直接地上的螺栓连接，垂直接地极采纳 50____50 的角钢，打入土层内 2。____米。避雷系统的接地电阻值应小于 4 欧姆。3、施工人员防雷避雷：雷雨天禁止高层室外作业，在建筑物内施工，不要在窗口处逗留，雷雨天不要在塔吊、物料提升机周边停留。四、避雷装置注意事项：1、接地线采纳直径为 16mm2 铜芯导线，在脚手架下部连接时应采纳两螺栓卡箍，并加设弹簧垫圈，以防松动，保证接触面不小于10cm2。连接进将接触表面的油漆及氧化层消除，使其露金属光泽，并涂以中性凡士林。2、接地线与接地板的连接采纳双面焊接，焊缝长度...
