安全用电及防护措施

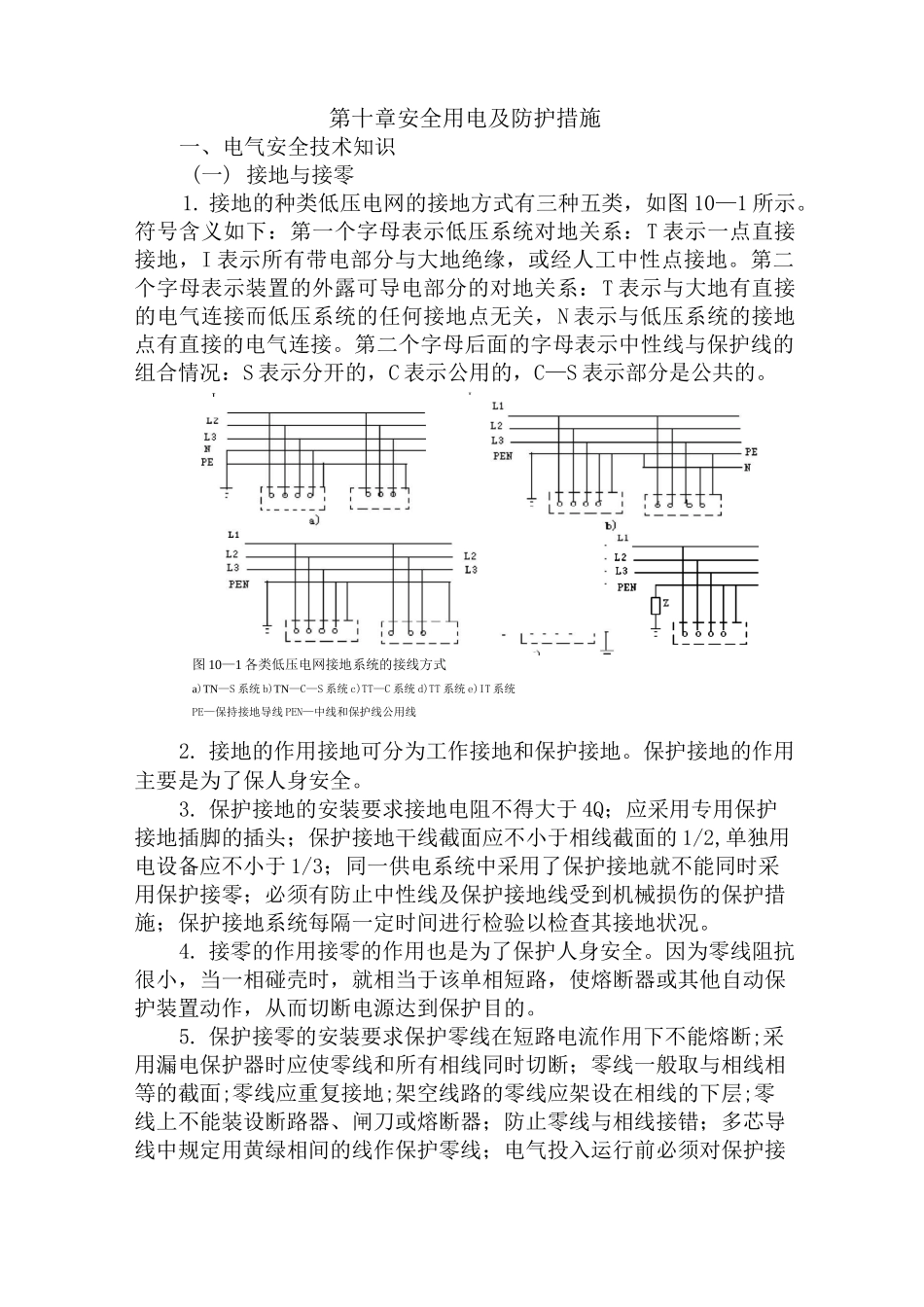

-n-S第十章安全用电及防护措施一、电气安全技术知识(一) 接地与接零1. 接地的种类低压电网的接地方式有三种五类，如图 10—1 所示。符号含义如下：第一个字母表示低压系统对地关系：T 表示一点直接接地，I 表示所有带电部分与大地绝缘，或经人工中性点接地。第二个字母表示装置的外露可导电部分的对地关系：T 表示与大地有直接的电气连接而低压系统的任何接地点无关，N 表示与低压系统的接地点有直接的电气连接。第二个字母后面的字母表示中性线与保护线的组合情况：S 表示分开的，C 表示公用的，C—S 表示部分是公共的。图 10—1 各类低压电网接地系统的接线方式a)TN—S 系统 b)TN—C—S 系统 c)TT—C 系统 d)TT 系统 e)IT 系统PE—保持接地导线 PEN—中线和保护线公用线2. 接地的作用接地可分为工作接地和保护接地。保护接地的作用主要是为了保人身安全。3. 保护接地的安装要求接地电阻不得大于 4Q；应采用专用保护接地插脚的插头；保护接地干线截面应不小于相线截面的 1/2,单独用电设备应不小于 1/3；同一供电系统中采用了保护接地就不能同时采用保护接零；必须有防止中性线及保护接地线受到机械损伤的保护措施；保护接地系统每隔一定时间进行检验以检查其接地状况。4. 接零的作用接零的作用也是为了保护人身安全。因为零线阻抗很小，当一相碰壳时，就相当于该单相短路，使熔断器或其他自动保护装置动作，从而切断电源达到保护目的。5. 保护接零的安装要求保护零线在短路电流作用下不能熔断;采用漏电保护器时应使零线和所有相线同时切断；零线一般取与相线相等的截面;零线应重复接地;架空线路的零线应架设在相线的下层;零线上不能装设断路器、闸刀或熔断器；防止零线与相线接错；多芯导线中规定用黄绿相间的线作保护零线；电气投入运行前必须对保护接LL零进行检验。（二）电工安全技术操作规程（1）上岗时必须穿戴好规定的防护用品。一般不允许带电作业。（2）工作前应详细检查所用工具是否安全可靠，了解场地、环境情况，选好安全位置工作。（3）各项电气工作要认真严格执行“装得安全、拆得彻底、检查经常、修理及时”的规定。（4）在线路、设备上工作时要切断电源、并挂上警告牌、验明无电后才能进行工作。（5）不准无故拆除电气设备上的熔丝及过负荷继电器或限位开关等安全保护装置。（6）机电设备安装或修理完工后在正式送电前必须仔细检查绝缘电阻及接地装置和传动部分防护装置，使之符合安全要求。（7）发...
