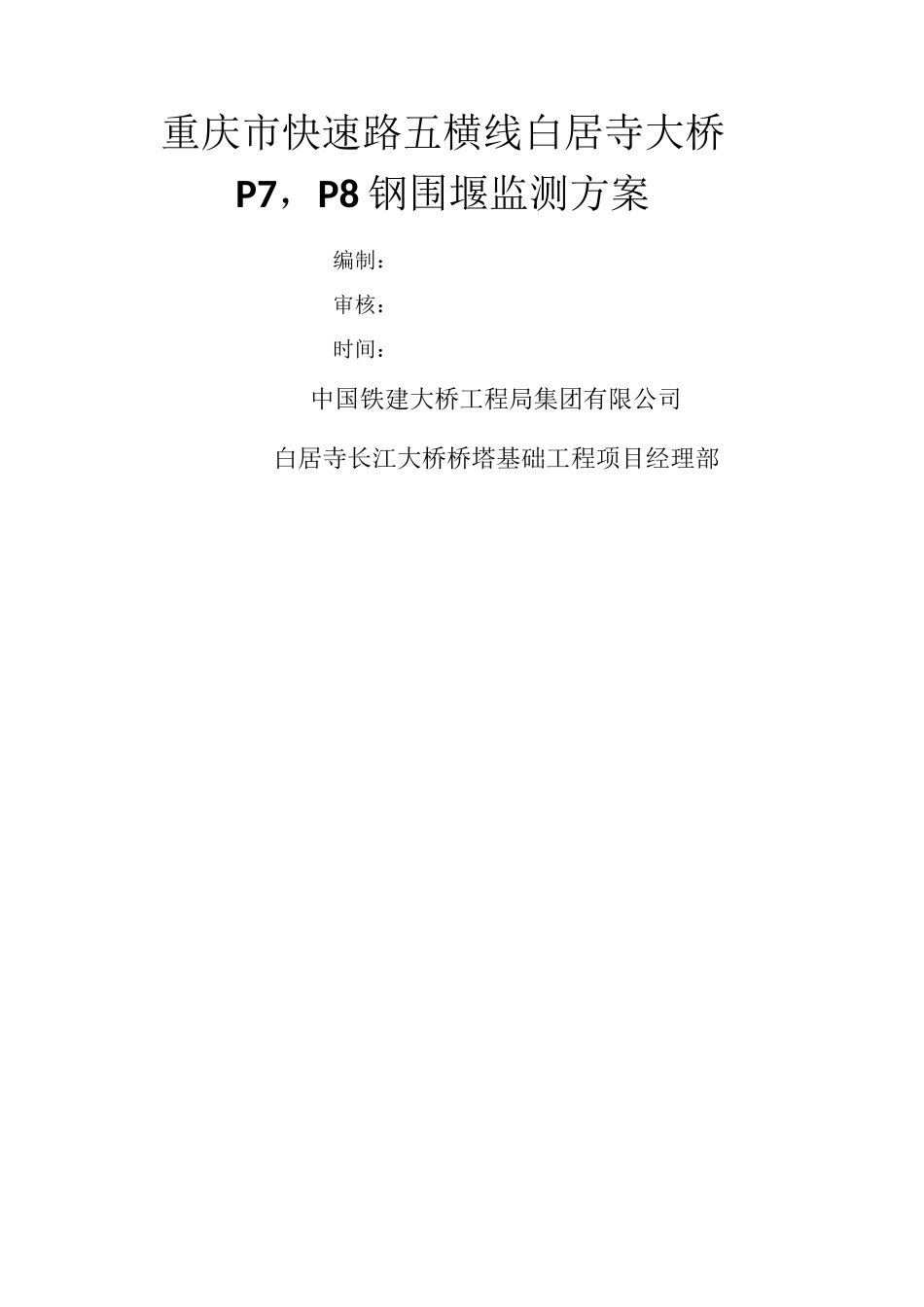

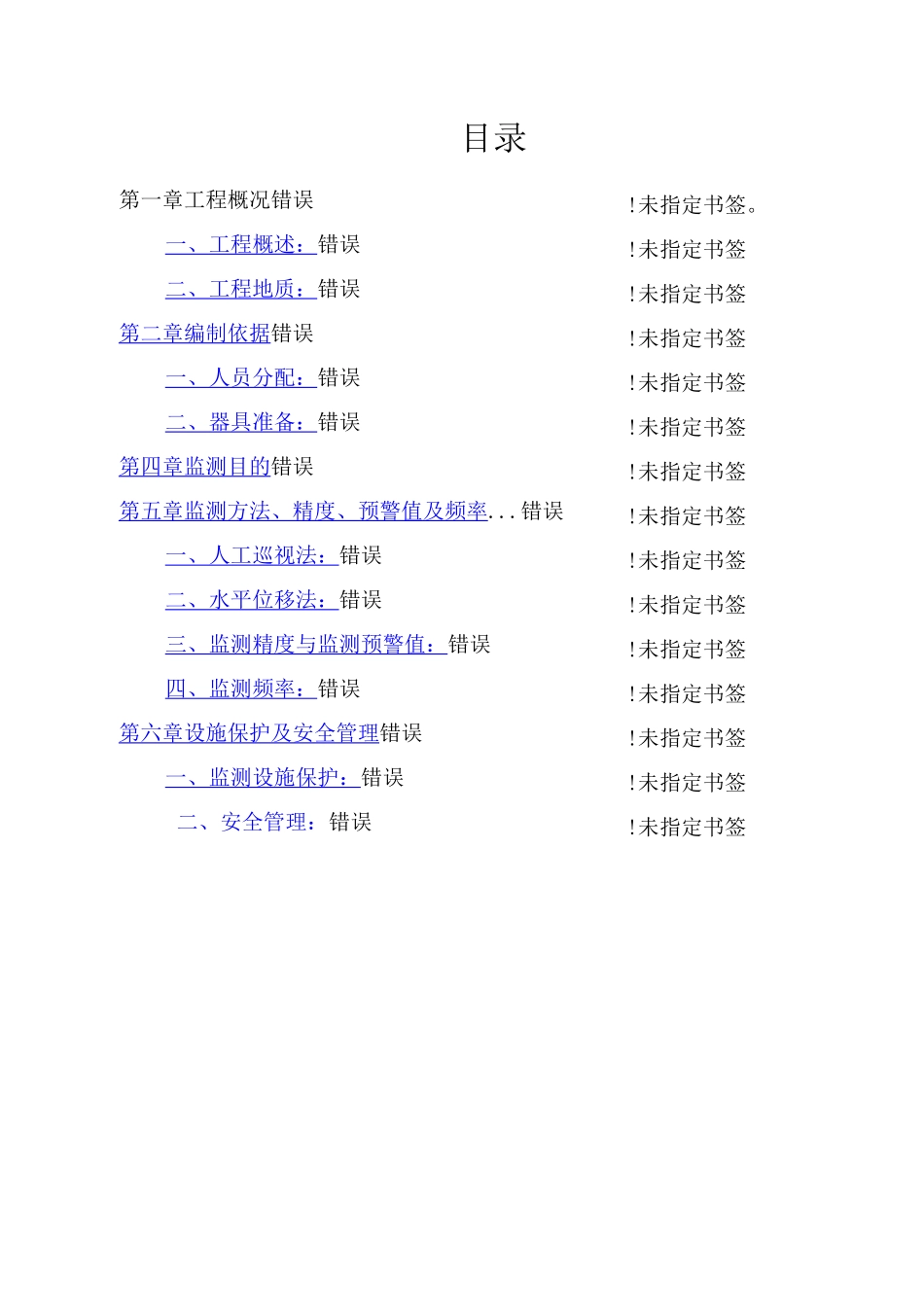

重庆市快速路五横线白居寺大桥P7，P8 钢围堰监测方案编制：审核：时间：中国铁建大桥工程局集团有限公司白居寺长江大桥桥塔基础工程项目经理部!未指定书签。!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签!未指定书签目录第一章工程概况错误一、工程概述：错误二、工程地质：错误第二章编制依据错误一、人员分配：错误二、器具准备：错误第四章监测目的错误第五章监测方法、精度、预警值及频率...错误一、人工巡视法：错误二、水平位移法：错误三、监测精度与监测预警值：错误四、监测频率：错误第六章设施保护及安全管理错误一、监测设施保护：错误二、安全管理：错误第一章工程概况一、工程概述：白居寺长江大桥西起于大渡口区中坝路陈家阁立交，东止于内环快速路太阳岗立交。大桥长 1384 米，主跨跨径 660 米，为快速路五横线和轨道交通五号线支线共用过江通道，桥型为斜拉桥。P7 桥塔基坑长、宽分别为 78.8m 和 30.4m，底标高为 162.248m,基坑最大深度约 15m，开挖范围主要为岸坡人工填土以及砂卵石土，下部为砂质泥岩。本基坑设计采用坡率法+围护桩方案进行支护，其内侧（滨江路）采用 1：1.50 坡率放坡 C25 混凝土网喷+①P8 桥塔基坑尺寸及高程与 P7 桥塔基坑相同，但由于 P8 桥塔基础距离长江东岸（巴滨路）较远，因此设计中无围护桩工程，基坑开挖边坡设计采用 1：1.50 坡率放坡并用 C25 混凝土网喷支护。东岸河漫地形总体较为平缓，地形坡度在 5°~15°左右，经过多年冲刷，岸坡形态正常，防洪护堤工程未见滑动、开裂变形等迹象。二、工程地质：桥位处地质为冲填土，包含细砂层、粉土、卵石层。细砂层、粉土由冲积而成，稍湿~湿润，稍密，厚度一般 0.00~5.00m。卵石土磨圆度较好，结构以稍密〜中密为主，稍湿，卵石间多被粉砂充填，局部卵石层中夹漂石，漂石粒径 200~1200mm，P7 墩厚度 25.00〜28.00m，P8 墩厚度 25.00〜28.00m。表 1.1 主线里程 K1+100—K2+300 主桥段岩土物理学参数建议值表第二章编制依据1、《重庆市快速路五横线白居寺长江大桥施工图》2、《工程测量规范》(GB50026-93)3、《岩土工程检测规范》(YS5229-96)4、《建筑基坑工程监测技术规范》GB50497-2009；5、《建筑边坡工程技术规范》GB50330-2013；6、《建筑变形测量规范》JGJ8-2007；7、《工程测量规范》GB50026-2007；8、...
