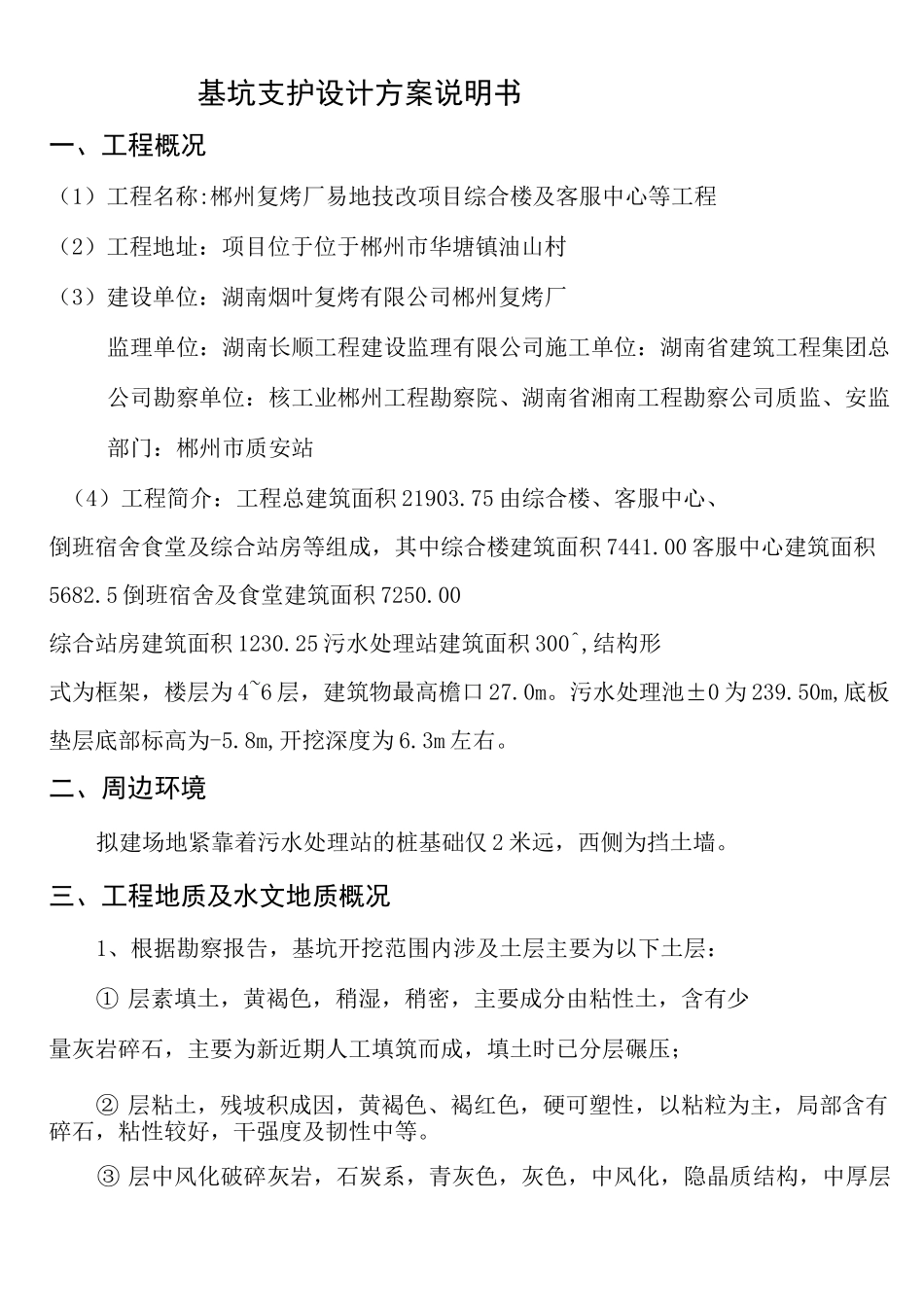

基坑支护设计方案说明书一、工程概况（1）工程名称:郴州复烤厂易地技改项目综合楼及客服中心等工程（2）工程地址：项目位于位于郴州市华塘镇油山村（3）建设单位：湖南烟叶复烤有限公司郴州复烤厂监理单位：湖南长顺工程建设监理有限公司施工单位：湖南省建筑工程集团总公司勘察单位：核工业郴州工程勘察院、湖南省湘南工程勘察公司质监、安监部门：郴州市质安站（4）工程简介：工程总建筑面积 21903.75 由综合楼、客服中心、倒班宿舍食堂及综合站房等组成，其中综合楼建筑面积 7441.00 客服中心建筑面积5682.5 倒班宿舍及食堂建筑面积 7250.00综合站房建筑面积 1230.25 污水处理站建筑面积 300^,结构形式为框架，楼层为 4~6 层，建筑物最高檐口 27.0m。污水处理池±0 为 239.50m,底板垫层底部标高为-5.8m,开挖深度为 6.3m 左右。二、周边环境拟建场地紧靠着污水处理站的桩基础仅 2 米远，西侧为挡土墙。三、工程地质及水文地质概况1、根据勘察报告，基坑开挖范围内涉及土层主要为以下土层：① 层素填土，黄褐色，稍湿，稍密，主要成分由粘性土，含有少量灰岩碎石，主要为新近期人工填筑而成，填土时已分层碾压；② 层粘土，残坡积成因，黄褐色、褐红色，硬可塑性，以粘粒为主，局部含有碎石，粘性较好，干强度及韧性中等。③ 层中风化破碎灰岩，石炭系，青灰色，灰色，中风化，隐晶质结构，中厚层状构造，节理裂隙稍发育，岩心破碎，呈碎块状，块状。④ 层中风化完整灰岩，石炭系，青灰色，灰色，中风化，隐晶质结构，中厚层状构造，节理裂隙稍发育，岩质较硬，锤击声脆，岩心较完整，多呈短柱状、柱状。2、水文地质条件场地内地表水系不发育，场地内地下水主要为土层孔隙潜水和基岩岩溶裂隙水。填土层结构松散，孔隙比大，富水性差，残坡积粘土孔隙率低，含弱孔隙潜水；石炭系灰岩含岩溶裂隙水，含水中等~丰富。地下水主要接受大气降水的垂直入渗补给，以蒸发排泄方式为主，部分补给深部含水层。勘查施工期间，勘探钻孔均测得有稳定水位。实测各孔稳定地下水位埋深 9.50~13.90m，标高 224.68~230.87m，地下水位埋深一般较深。四、基坑支护设计1、设计依据：核工业郴州工程勘察院、湖南省湘南工程勘察公司提供的《郴州复烤厂易地改造技术项目的岩土工程勘察报告》《建筑基坑支护技术规程》(JGJ120-2012)《建筑地基基础设计规范》(GB5007-2011)《建筑边坡工程技术规程》(GB50330-2002)《混凝土结构设计规范》(GB50010-2010...
