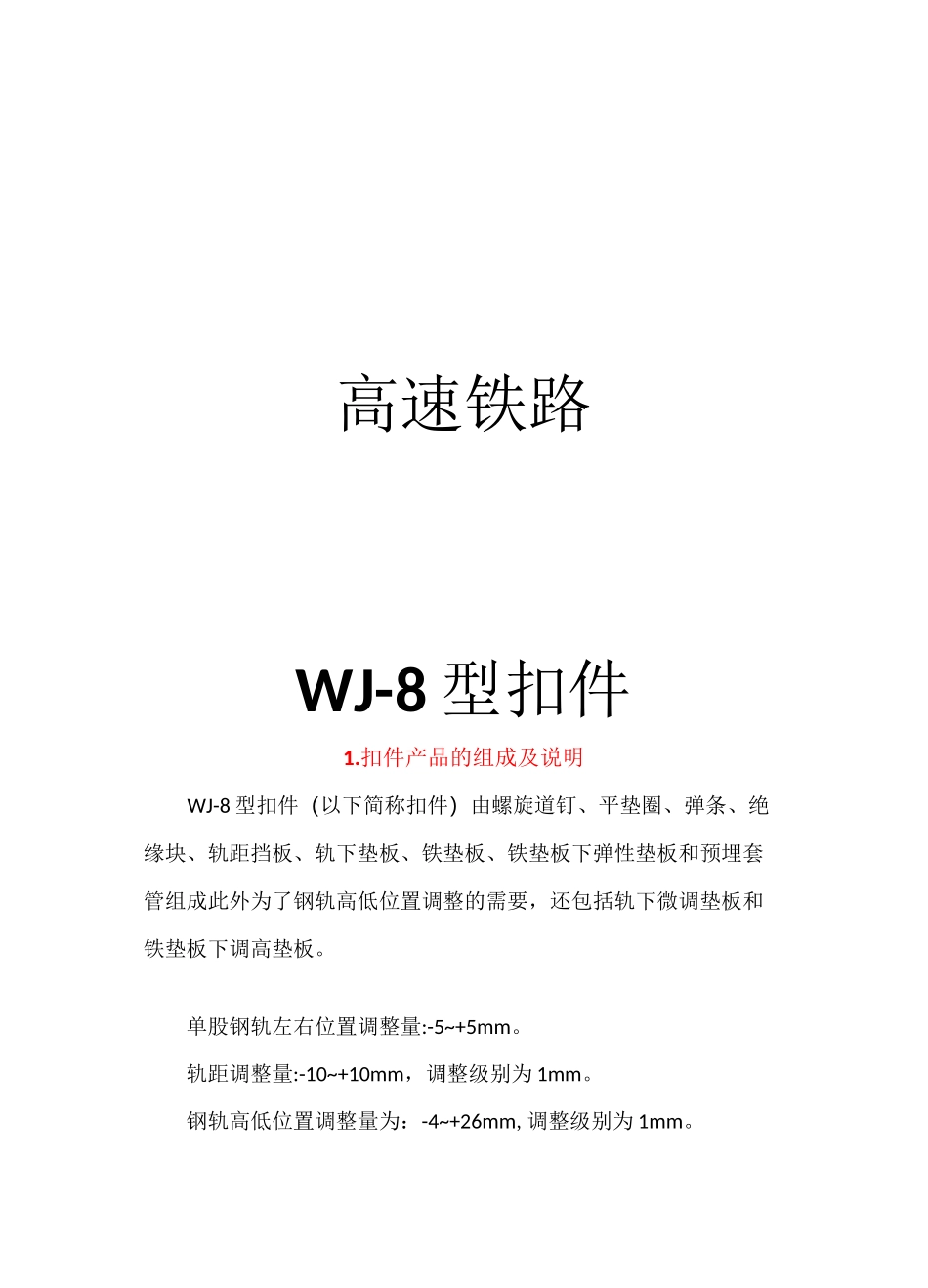

高速铁路WJ-8型扣件

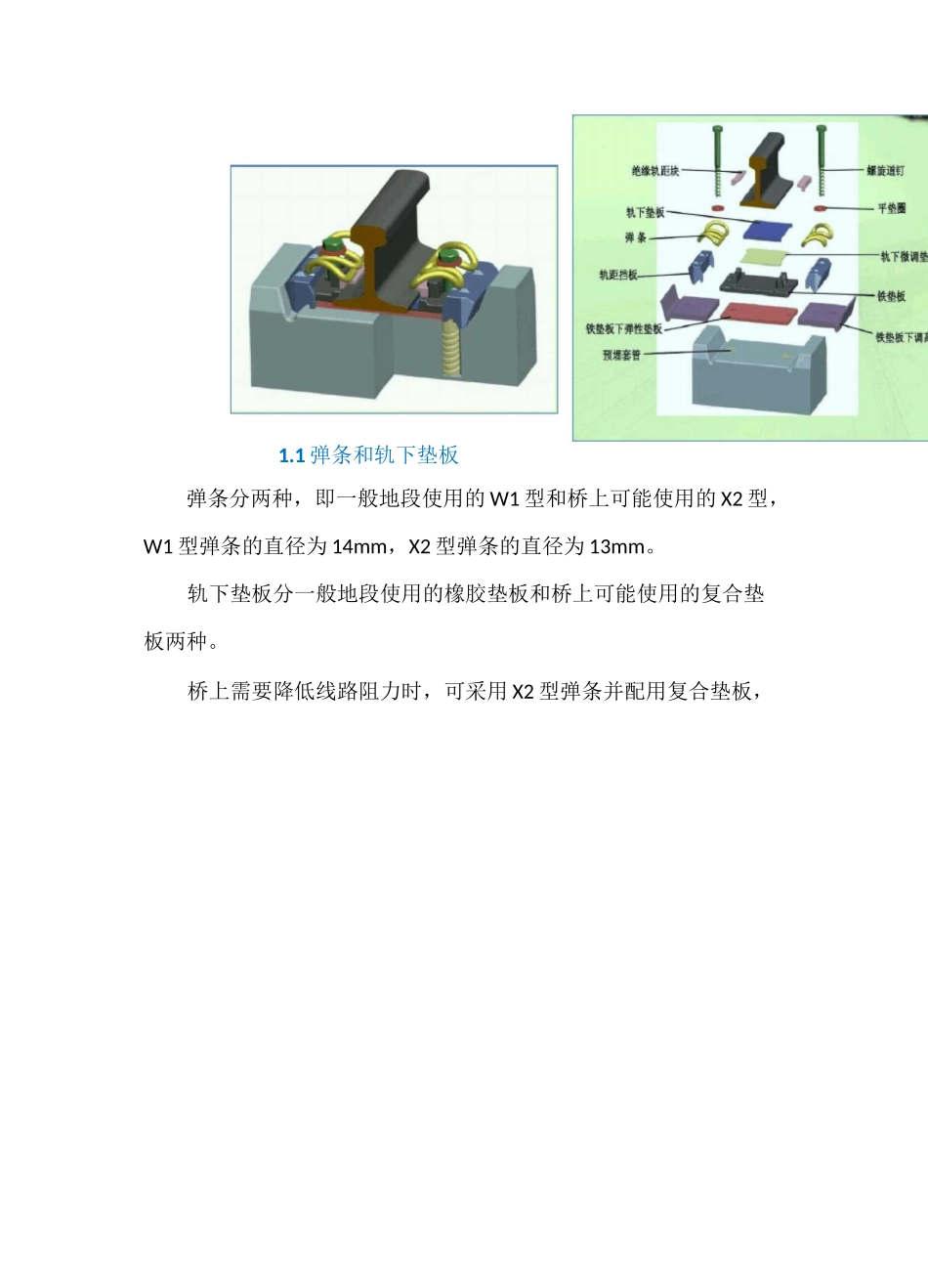

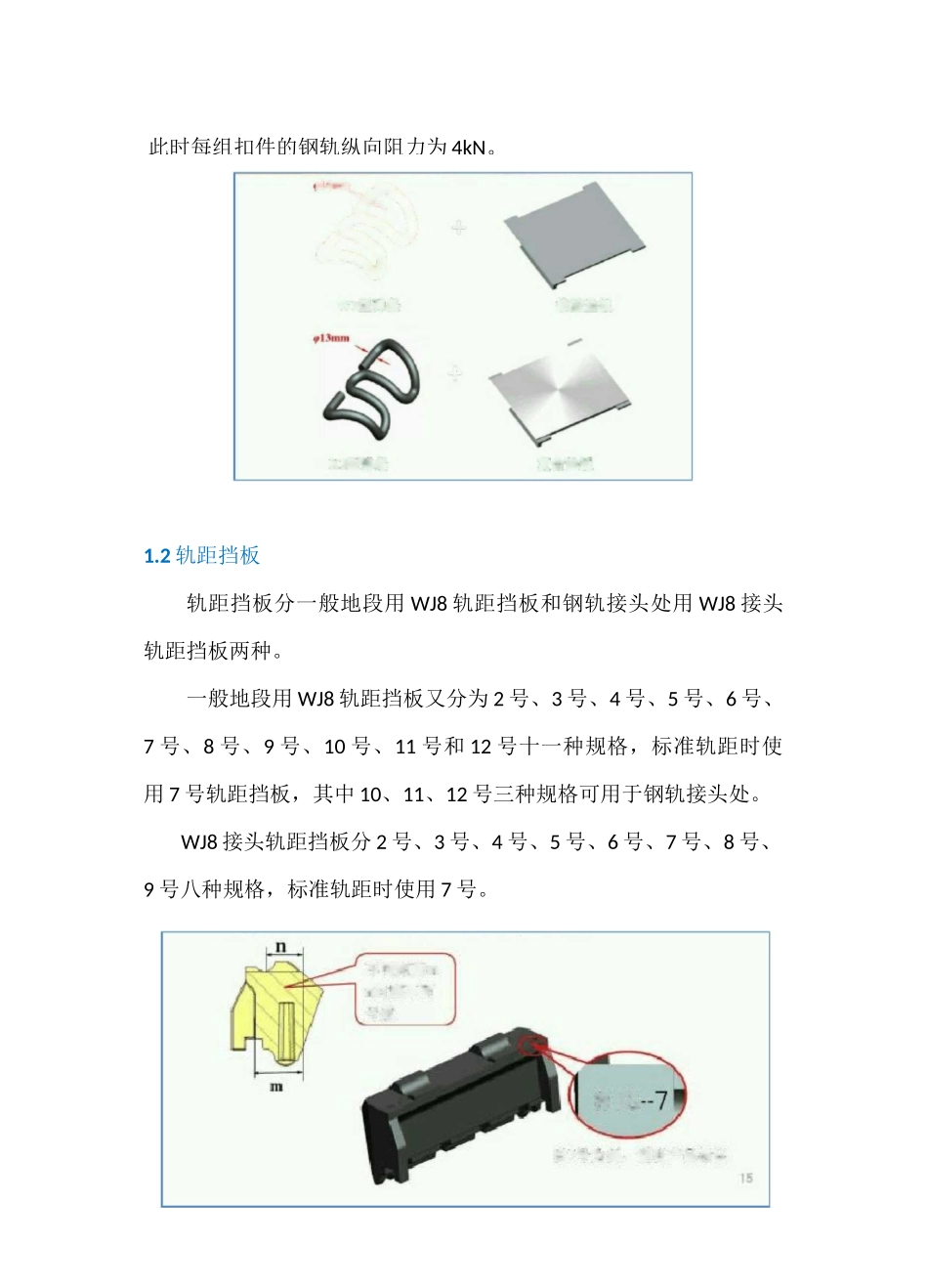

高速铁路WJ-8 型扣件1.扣件产品的组成及说明WJ-8 型扣件（以下简称扣件）由螺旋道钉、平垫圈、弹条、绝缘块、轨距挡板、轨下垫板、铁垫板、铁垫板下弹性垫板和预埋套管组成此外为了钢轨高低位置调整的需要，还包括轨下微调垫板和铁垫板下调高垫板。单股钢轨左右位置调整量:-5~+5mm。轨距调整量:-10~+10mm，调整级别为 1mm。钢轨高低位置调整量为：-4~+26mm,调整级别为 1mm。1.1 弹条和轨下垫板弹条分两种，即一般地段使用的 W1 型和桥上可能使用的 X2 型，W1 型弹条的直径为 14mm，X2 型弹条的直径为 13mm。轨下垫板分一般地段使用的橡胶垫板和桥上可能使用的复合垫板两种。桥上需要降低线路阻力时，可采用 X2 型弹条并配用复合垫板，WJ不同蹺离口】n 对应不同号馥以 7 号为例，说明产品标课此时每组扣件的钢轨纵向阻力为 4kN。椽腔垫+讦 1 型弹K2 型弹复合垫冷+1.2 轨距挡板轨距挡板分一般地段用 WJ8 轨距挡板和钢轨接头处用 WJ8 接头轨距挡板两种。一般地段用 WJ8 轨距挡板又分为 2 号、3 号、4 号、5 号、6 号、7 号、8 号、9 号、10 号、11 号和 12 号十一种规格，标准轨距时使用 7 号轨距挡板，其中 10、11、12 号三种规格可用于钢轨接头处。WJ8 接头轨距挡板分 2 号、3 号、4 号、5 号、6 号、7 号、8 号、9 号八种规格，标准轨距时使用 7 号。1.3 绝缘块绝缘块分 I 型和 II 型两种，一般地段采用 I 型，钢轨接头处采用1.4 铁垫板下弹性垫板铁垫板下弹性垫板分 A、B 两类。A 类弹性垫板用于兼顾货运的客运专线；B 类弹性垫板用于客运专线。1.5 螺旋道钉螺旋道钉分 S2 型和 S3 型两种，在钢轨调高量不大于 15mm 时用II型绝缘块S2 型，大于 15mm 时用 S3 型。1.6 预埋套管加盖塑料（或其他材料）盖以防雨水和泥污进入该部件预先埋设于轨枕或轨道板中，埋设精度应满足要求，且预埋套管顶面应与轨枕或轨道板承轨面齐平。预埋套管埋设后，应加盖塑料（或其他材料）盖以防雨水和泥污进入。1.7 调高垫板调高垫板分轨下微调垫板和铁垫板下调高垫板两种，分别放置于轨下垫板与铁垫板之间和铁垫板下弹性垫板与轨枕或轨道板承轨面之间。轨下微调垫板按厚度分为 1mm、2mm、5mm 和 8mm 四种规格；铁垫板下调高垫板按厚度分为 10mm 和 20mm 两种规格，铁垫板下调高垫板由两片组成，应成副使用。2.扣件安装顺序及要求2.1 安装前的准备工作2.1.1 按照 1.1 ...
