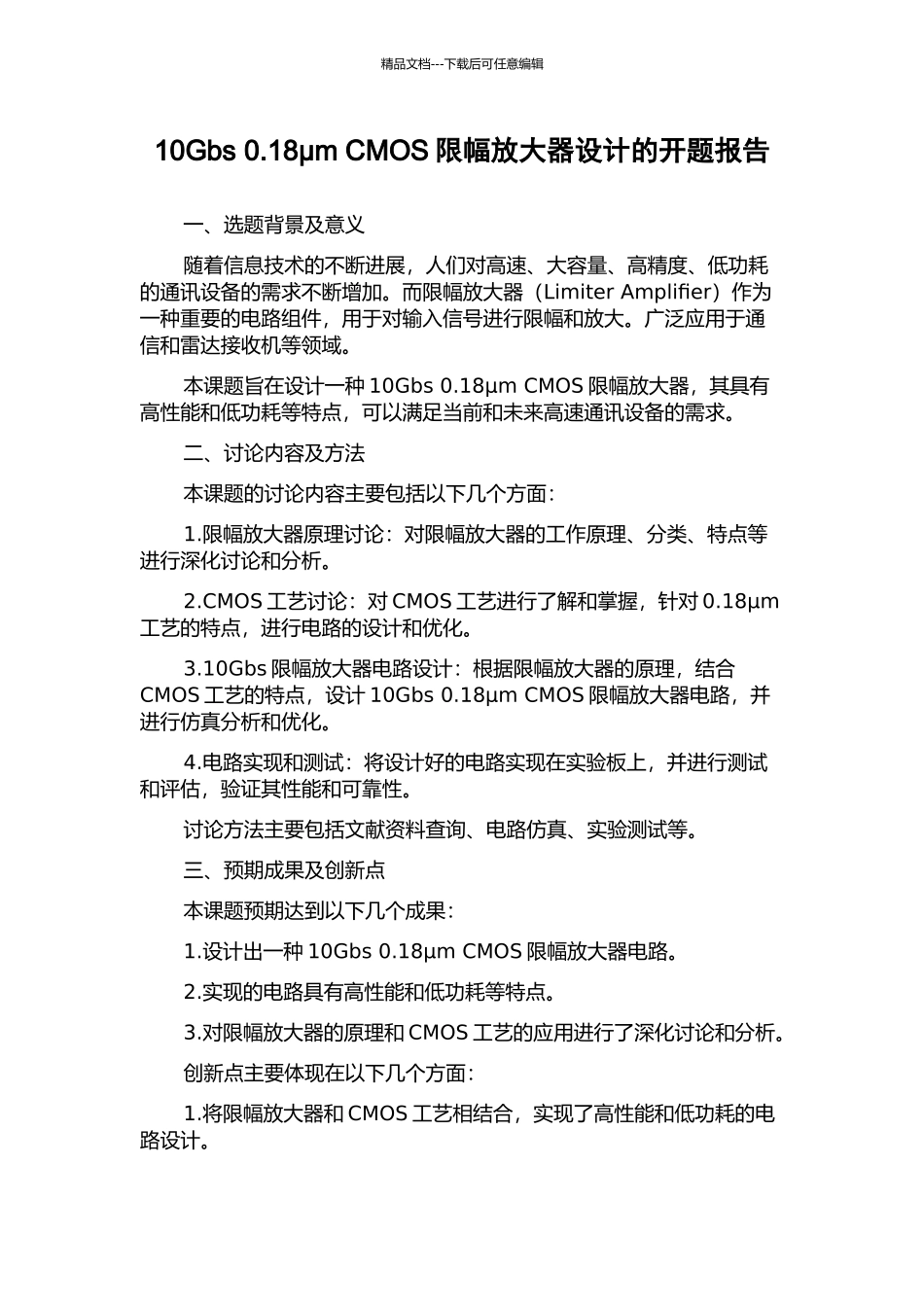

10Gbs-0.18μm-CMOS限幅放大器设计的开题报告VIP专享

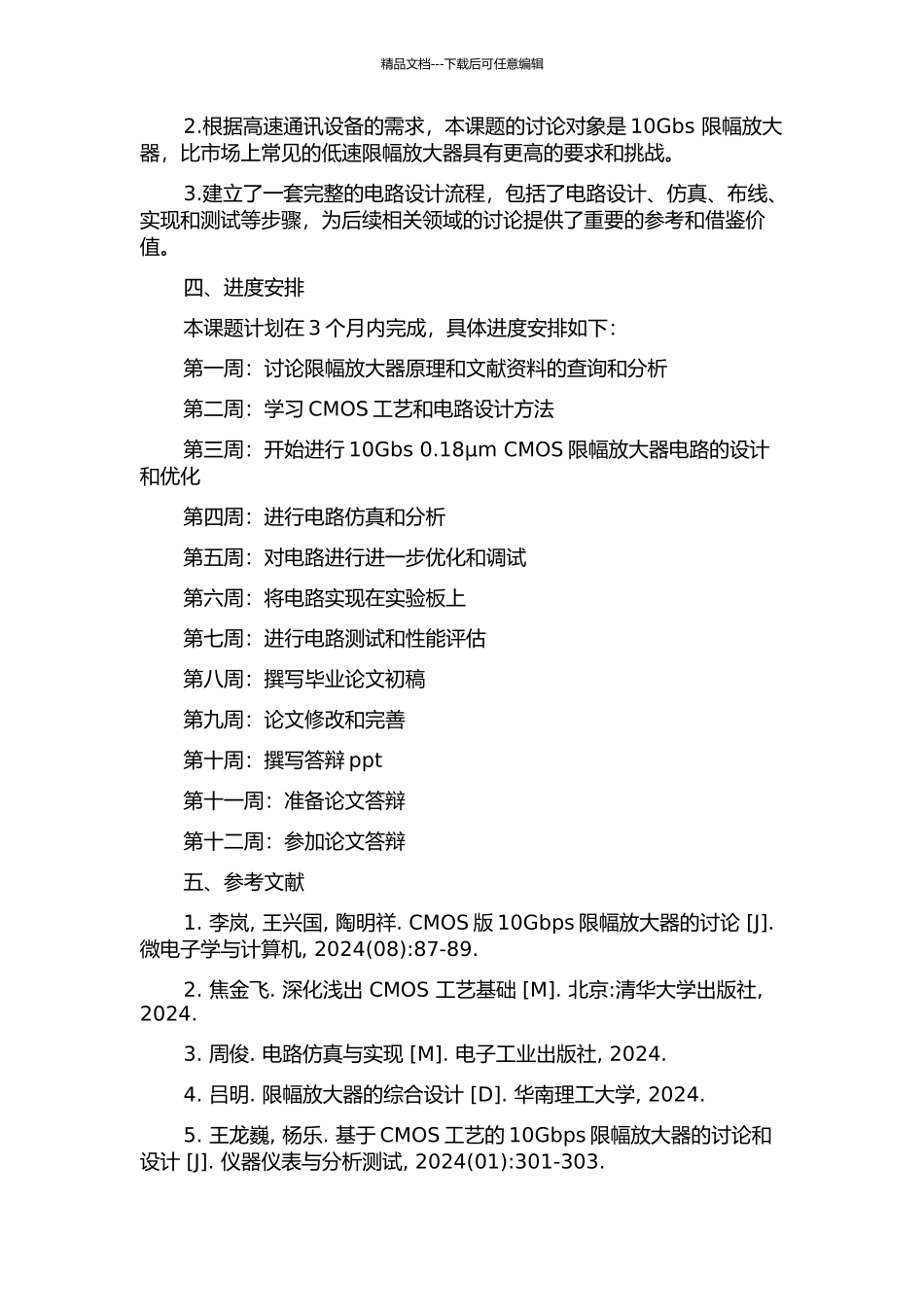

精品文档---下载后可任意编辑10Gbs 0.18μm CMOS 限幅放大器设计的开题报告一、选题背景及意义随着信息技术的不断进展，人们对高速、大容量、高精度、低功耗的通讯设备的需求不断增加。而限幅放大器（Limiter Amplifier）作为一种重要的电路组件，用于对输入信号进行限幅和放大。广泛应用于通信和雷达接收机等领域。本课题旨在设计一种 10Gbs 0.18μm CMOS 限幅放大器，其具有高性能和低功耗等特点，可以满足当前和未来高速通讯设备的需求。二、讨论内容及方法本课题的讨论内容主要包括以下几个方面：1.限幅放大器原理讨论：对限幅放大器的工作原理、分类、特点等进行深化讨论和分析。2.CMOS 工艺讨论：对 CMOS 工艺进行了解和掌握，针对 0.18μm工艺的特点，进行电路的设计和优化。3.10Gbs 限幅放大器电路设计：根据限幅放大器的原理，结合CMOS 工艺的特点，设计 10Gbs 0.18μm CMOS 限幅放大器电路，并进行仿真分析和优化。4.电路实现和测试：将设计好的电路实现在实验板上，并进行测试和评估，验证其性能和可靠性。讨论方法主要包括文献资料查询、电路仿真、实验测试等。三、预期成果及创新点本课题预期达到以下几个成果：1.设计出一种 10Gbs 0.18μm CMOS 限幅放大器电路。2.实现的电路具有高性能和低功耗等特点。3.对限幅放大器的原理和 CMOS 工艺的应用进行了深化讨论和分析。创新点主要体现在以下几个方面：1.将限幅放大器和 CMOS 工艺相结合，实现了高性能和低功耗的电路设计。精品文档---下载后可任意编辑2.根据高速通讯设备的需求，本课题的讨论对象是 10Gbs 限幅放大器，比市场上常见的低速限幅放大器具有更高的要求和挑战。3.建立了一套完整的电路设计流程，包括了电路设计、仿真、布线、实现和测试等步骤，为后续相关领域的讨论提供了重要的参考和借鉴价值。四、进度安排本课题计划在 3 个月内完成，具体进度安排如下：第一周：讨论限幅放大器原理和文献资料的查询和分析第二周：学习 CMOS 工艺和电路设计方法第三周：开始进行 10Gbs 0.18μm CMOS 限幅放大器电路的设计和优化第四周：进行电路仿真和分析第五周：对电路进行进一步优化和调试第六周：将电路实现在实验板上第七周：进行电路测试和性能评估第八周：撰写毕业论文初稿第九周：论文修改和完善第十周：撰写答辩 ppt第十一周：准备论文答辩第十二周：参加论文答辩五、参考文献1. 李岚, 王兴国, 陶明祥. CMOS 版 10Gbps 限幅放大...
