32nm工艺下低功耗CAM的全定制设计与实现的开题报告

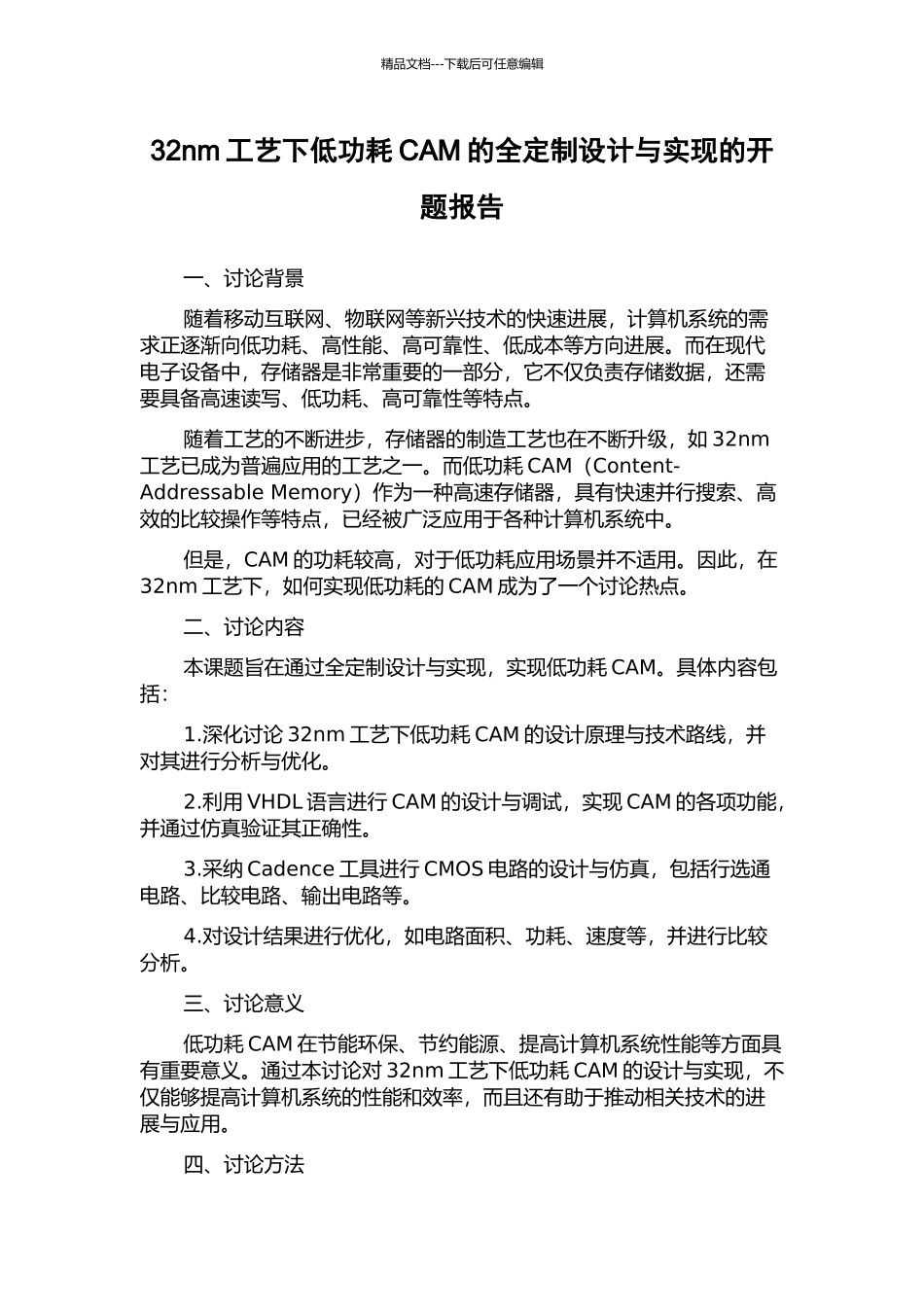

32nm工艺下低功耗CAM的全定制设计与实现的开题报告_第1页
1/2

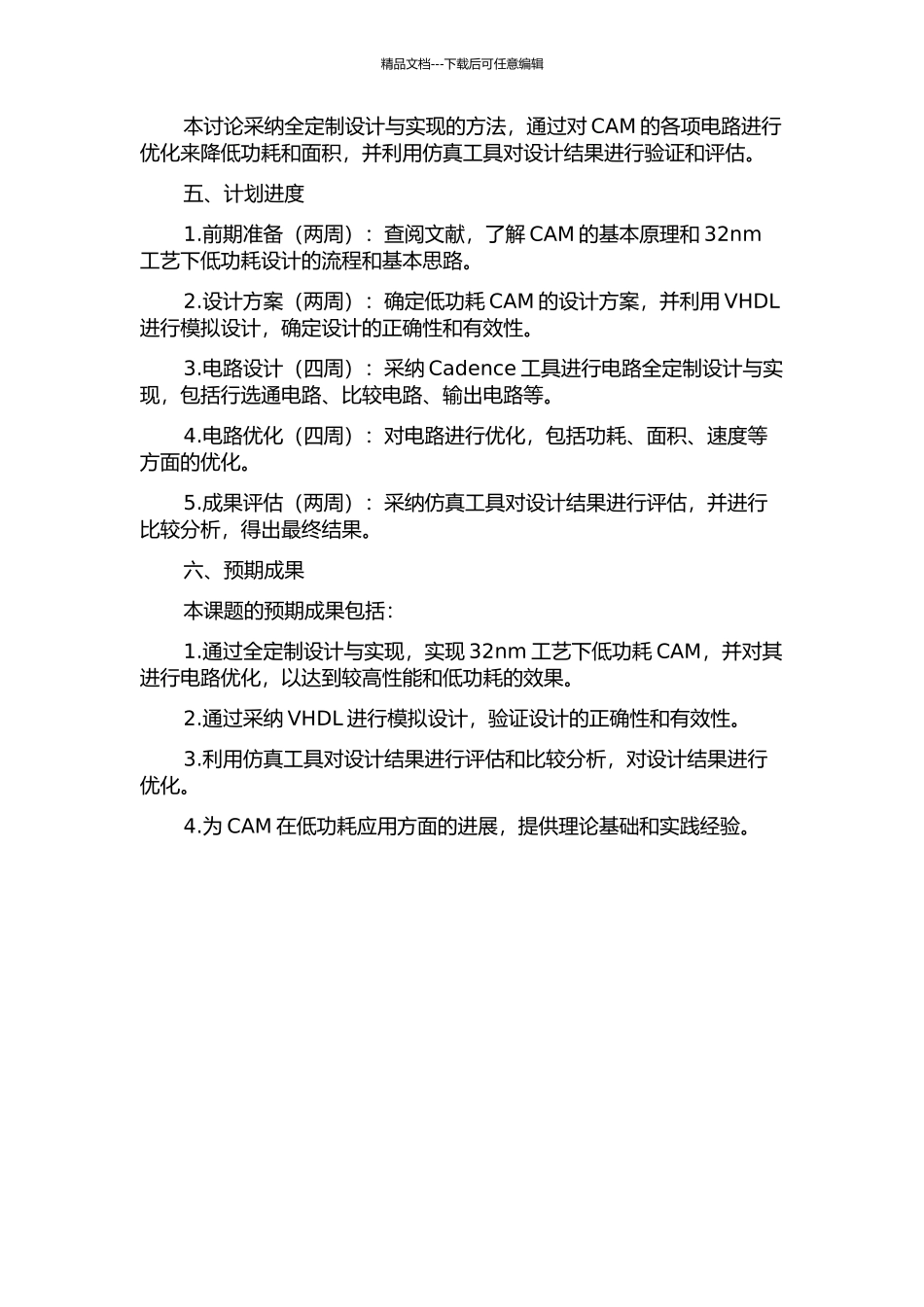

32nm工艺下低功耗CAM的全定制设计与实现的开题报告_第2页
2/2
精品文档---下载后可任意编辑32nm 工艺下低功耗 CAM 的全定制设计与实现的开题报告一、讨论背景随着移动互联网、物联网等新兴技术的快速进展,计算机系统的需求正逐渐向低功耗、高性能、高可靠性、低成本等方向进展。而在现代电子设备中,存储器是非常重要的一部分,它不仅负责存储数据,还需要具备高速读写、低功耗、高可靠性等特点。随着工艺的不断进步,存储器的制造工艺也在不断升级,如 32nm工艺已成为普遍应用的工艺之一。而低功耗 CAM(Content-Addressable Memory)作为一种高速存储器,具有快速并行搜索、高效的比较操作等特点,已经被广泛应用于各种计算机系统中。但是,CAM 的功耗较高,对于低功耗应用场景并不适用。因此,在32nm 工艺下,如何实现低功耗的 CAM 成为了一个讨论热点。二、讨论内容本课题旨在通过全定制设计与实现,实现低功耗 CAM。具体内容包括:1.深化讨论 32nm 工艺下低功耗 CAM 的设计原理与技术路线,并对其进行分析与优化。2.利用 VHDL 语言进行 CAM 的设计与调试,实现 CAM 的各项功能,并通过仿真验证其正确性。3.采纳 Cadence 工具进行 CMOS 电路的设计与仿真,包括行选通电路、比较电路、输出电路等。4.对设计结果进行优化,如电路面积、功耗、速度等,并进行比较分析。三、讨论意义低功耗 CAM 在节能环保、节约能源、提高计算机系统性能等方面具有重要意义。通过本讨论对 32nm 工艺下低功耗 CAM 的设计与实现,不仅能够提高计算机系统的性能和效率,而且还有助于推动相关技术的进展与应用。四、讨论方法精品文档---下载后可任意编辑本讨论采纳全定制设计与实现的方法,通过对 CAM 的各项电路进行优化来降低功耗和面积,并利用仿真工具对设计结果进行验证和评估。五、计划进度1.前期准备(两周):查阅文献,了解 CAM 的基本原理和 32nm工艺下低功耗设计的流程和基本思路。2.设计方案(两周):确定低功耗 CAM 的设计方案,并利用 VHDL进行模拟设计,确定设计的正确性和有效性。3.电路设计(四周):采纳 Cadence 工具进行电路全定制设计与实现,包括行选通电路、比较电路、输出电路等。4.电路优化(四周):对电路进行优化,包括功耗、面积、速度等方面的优化。5.成果评估(两周):采纳仿真工具对设计结果进行评估,并进行比较分析,得出最终结果。六、预期成果本课题的预期成果包括:1.通过全定制设计与实现,实现 32nm 工艺下低功耗 CAM,并对其进行电路优化...
