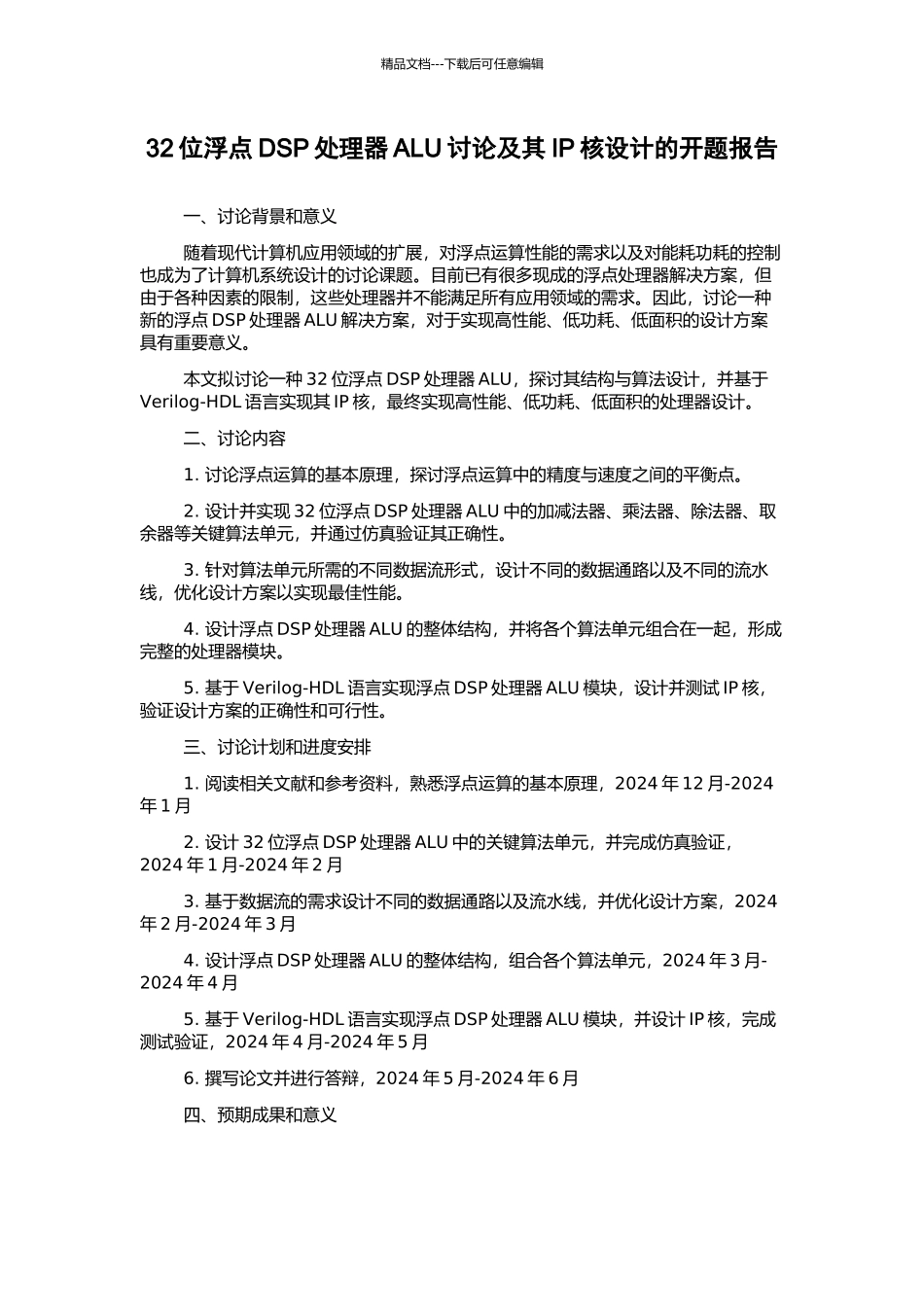

精品文档---下载后可任意编辑32 位浮点 DSP 处理器 ALU 讨论及其 IP 核设计的开题报告一、讨论背景和意义随着现代计算机应用领域的扩展，对浮点运算性能的需求以及对能耗功耗的控制也成为了计算机系统设计的讨论课题。目前已有很多现成的浮点处理器解决方案，但由于各种因素的限制，这些处理器并不能满足所有应用领域的需求。因此，讨论一种新的浮点 DSP 处理器 ALU 解决方案，对于实现高性能、低功耗、低面积的设计方案具有重要意义。本文拟讨论一种 32 位浮点 DSP 处理器 ALU，探讨其结构与算法设计，并基于Verilog-HDL 语言实现其 IP 核，最终实现高性能、低功耗、低面积的处理器设计。二、讨论内容1. 讨论浮点运算的基本原理，探讨浮点运算中的精度与速度之间的平衡点。2. 设计并实现 32 位浮点 DSP 处理器 ALU 中的加减法器、乘法器、除法器、取余器等关键算法单元，并通过仿真验证其正确性。3. 针对算法单元所需的不同数据流形式，设计不同的数据通路以及不同的流水线，优化设计方案以实现最佳性能。4. 设计浮点 DSP 处理器 ALU 的整体结构，并将各个算法单元组合在一起，形成完整的处理器模块。5. 基于 Verilog-HDL 语言实现浮点 DSP 处理器 ALU 模块，设计并测试 IP 核，验证设计方案的正确性和可行性。三、讨论计划和进度安排1. 阅读相关文献和参考资料，熟悉浮点运算的基本原理，2024 年 12 月-2024年 1 月2. 设计 32 位浮点 DSP 处理器 ALU 中的关键算法单元，并完成仿真验证，2024 年 1 月-2024 年 2 月3. 基于数据流的需求设计不同的数据通路以及流水线，并优化设计方案，2024年 2 月-2024 年 3 月4. 设计浮点 DSP 处理器 ALU 的整体结构，组合各个算法单元，2024 年 3 月-2024 年 4 月5. 基于 Verilog-HDL 语言实现浮点 DSP 处理器 ALU 模块，并设计 IP 核，完成测试验证，2024 年 4 月-2024 年 5 月6. 撰写论文并进行答辩，2024 年 5 月-2024 年 6 月四、预期成果和意义精品文档---下载后可任意编辑本讨论将得到 32 位浮点 DSP 处理器 ALU 的结构和算法设计， 验证其高性能、低功耗、低面积的设计方案，并通过 Verilog-HDL 语言实现浮点 DSP 处理器 ALU 模块的 IP 核，具有一定的理论和实际应用价值。
