4DW93-84E3柴油机机体组合件结构有限元分析中期报告

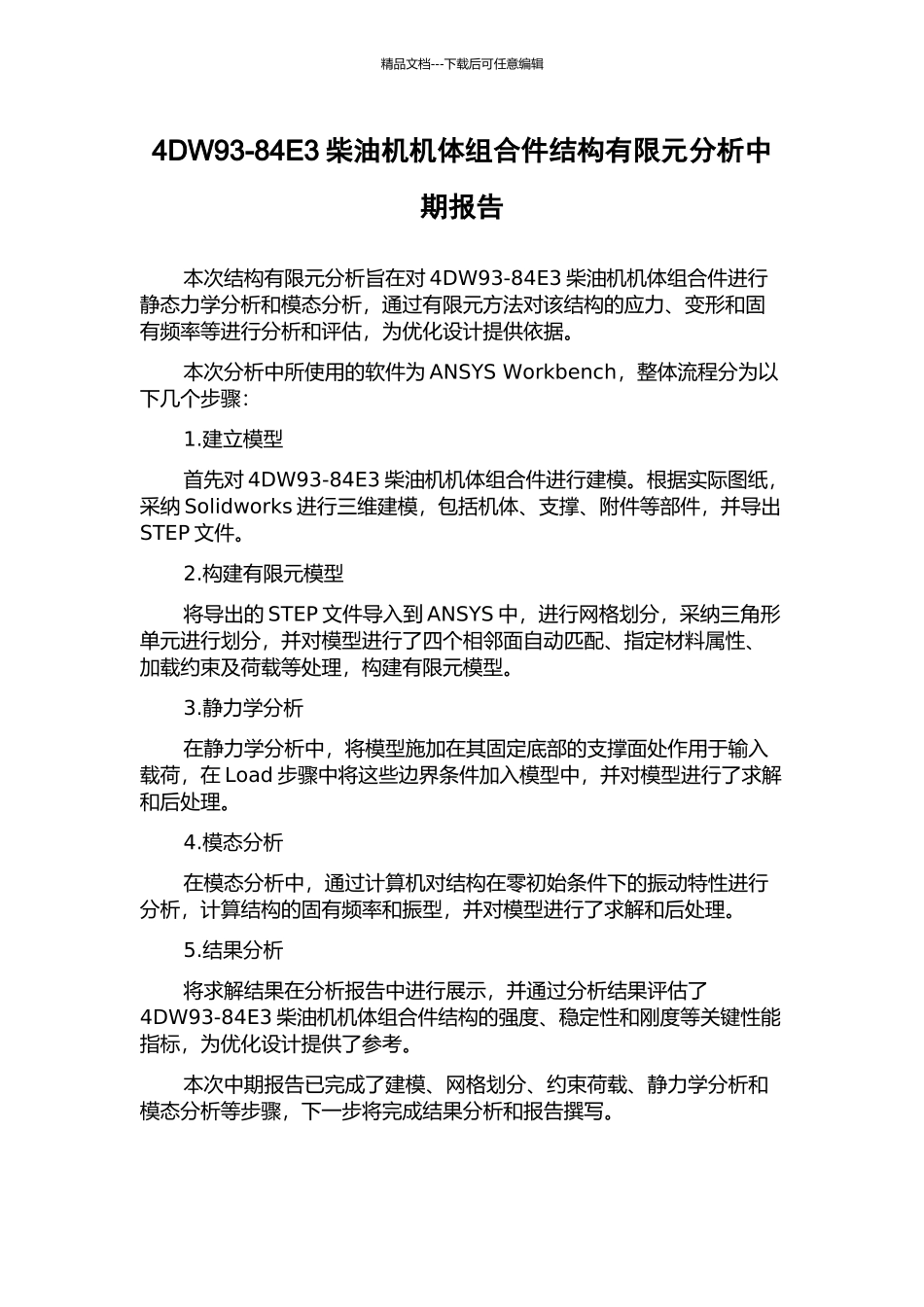

4DW93-84E3柴油机机体组合件结构有限元分析中期报告_第1页
1/1
精品文档---下载后可任意编辑4DW93-84E3 柴油机机体组合件结构有限元分析中期报告本次结构有限元分析旨在对 4DW93-84E3 柴油机机体组合件进行静态力学分析和模态分析,通过有限元方法对该结构的应力、变形和固有频率等进行分析和评估,为优化设计提供依据。本次分析中所使用的软件为 ANSYS Workbench,整体流程分为以下几个步骤:1.建立模型首先对 4DW93-84E3 柴油机机体组合件进行建模。根据实际图纸,采纳 Solidworks 进行三维建模,包括机体、支撑、附件等部件,并导出STEP 文件。2.构建有限元模型将导出的 STEP 文件导入到 ANSYS 中,进行网格划分,采纳三角形单元进行划分,并对模型进行了四个相邻面自动匹配、指定材料属性、加载约束及荷载等处理,构建有限元模型。3.静力学分析在静力学分析中,将模型施加在其固定底部的支撑面处作用于输入载荷,在 Load 步骤中将这些边界条件加入模型中,并对模型进行了求解和后处理。4.模态分析在模态分析中,通过计算机对结构在零初始条件下的振动特性进行分析,计算结构的固有频率和振型,并对模型进行了求解和后处理。5.结果分析将求解结果在分析报告中进行展示,并通过分析结果评估了4DW93-84E3 柴油机机体组合件结构的强度、稳定性和刚度等关键性能指标,为优化设计提供了参考。本次中期报告已完成了建模、网格划分、约束荷载、静力学分析和模态分析等步骤,下一步将完成结果分析和报告撰写。
