60GHz低功耗接收机与40GHz锁相环的设计的开题报告

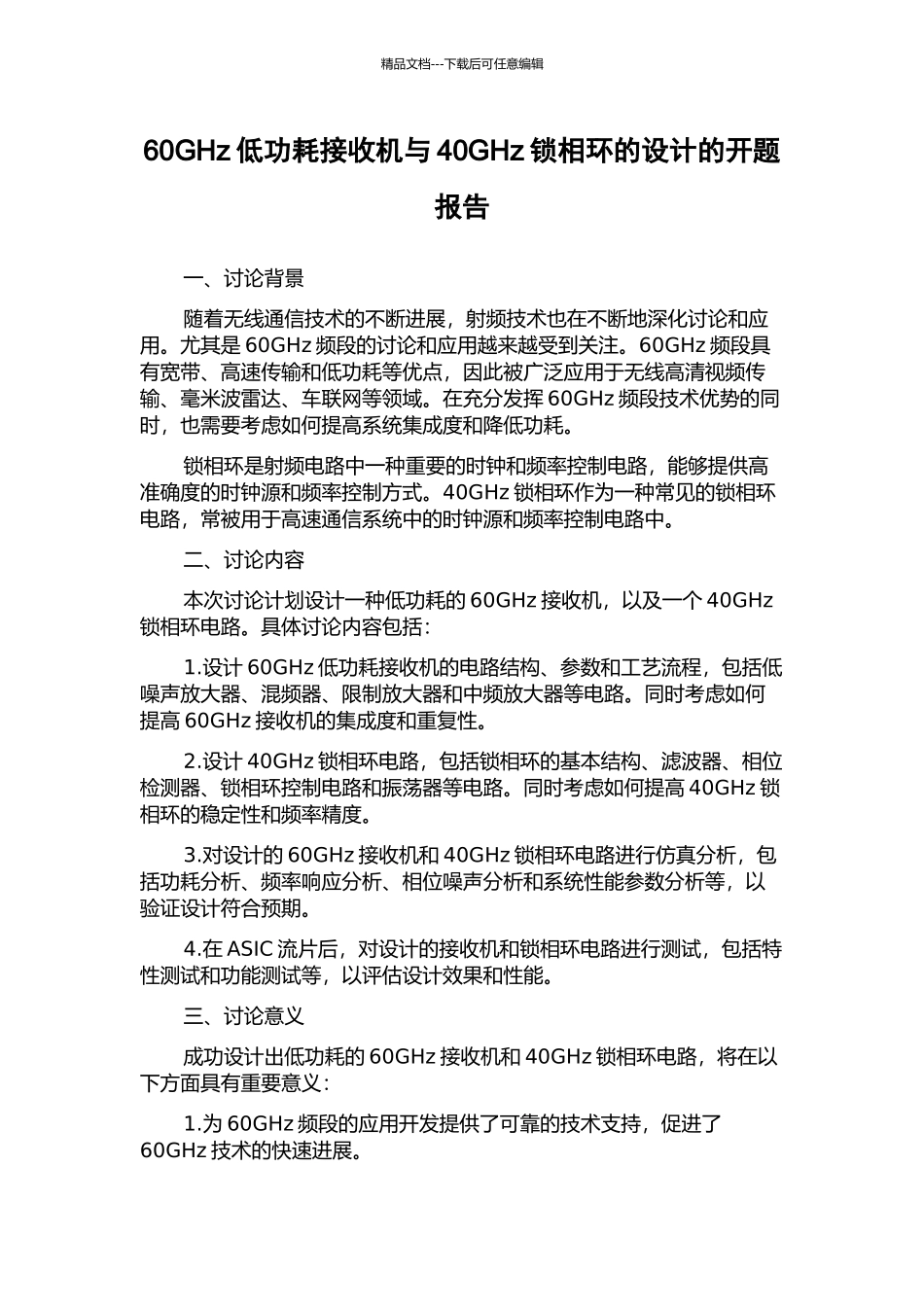

精品文档---下载后可任意编辑60GHz 低功耗接收机与 40GHz 锁相环的设计的开题报告一、讨论背景随着无线通信技术的不断进展，射频技术也在不断地深化讨论和应用。尤其是 60GHz 频段的讨论和应用越来越受到关注。60GHz 频段具有宽带、高速传输和低功耗等优点，因此被广泛应用于无线高清视频传输、毫米波雷达、车联网等领域。在充分发挥 60GHz 频段技术优势的同时，也需要考虑如何提高系统集成度和降低功耗。锁相环是射频电路中一种重要的时钟和频率控制电路，能够提供高准确度的时钟源和频率控制方式。40GHz 锁相环作为一种常见的锁相环电路，常被用于高速通信系统中的时钟源和频率控制电路中。二、讨论内容本次讨论计划设计一种低功耗的 60GHz 接收机，以及一个 40GHz锁相环电路。具体讨论内容包括：1.设计 60GHz 低功耗接收机的电路结构、参数和工艺流程，包括低噪声放大器、混频器、限制放大器和中频放大器等电路。同时考虑如何提高 60GHz 接收机的集成度和重复性。2.设计 40GHz 锁相环电路，包括锁相环的基本结构、滤波器、相位检测器、锁相环控制电路和振荡器等电路。同时考虑如何提高 40GHz 锁相环的稳定性和频率精度。3.对设计的 60GHz 接收机和 40GHz 锁相环电路进行仿真分析，包括功耗分析、频率响应分析、相位噪声分析和系统性能参数分析等，以验证设计符合预期。4.在 ASIC 流片后，对设计的接收机和锁相环电路进行测试，包括特性测试和功能测试等，以评估设计效果和性能。三、讨论意义成功设计出低功耗的 60GHz 接收机和 40GHz 锁相环电路，将在以下方面具有重要意义：1.为 60GHz 频段的应用开发提供了可靠的技术支持，促进了60GHz 技术的快速进展。精品文档---下载后可任意编辑2.为锁相环电路的设计和应用提供了新思路，丰富了射频电路设计的理论和实践经验。3.促进了 ASIC 技术在射频电路设计中的应用，提高了射频电路的集成度和性能。四、讨论方法本次讨论采纳电路设计和仿真分析相结合的方法，具体如下：1.根据 60GHz 接收机和 40GHz 锁相环电路的设计要求，确定电路结构和参数，并进行建模。2.借助各种 EDA 软件（如 ADS、Cadence 等）进行电路仿真，包括电流电压特性仿真、功耗仿真、频率响应仿真、相位噪声仿真等，对电路进行性能分析并确定优化方案。3.基于 TSMC 65nm CMOS 工艺流程，完成 ASIC 的物理设计和调试，生产出性能优良的芯片。4.基于测试平台对芯片进行特性测试和功...
