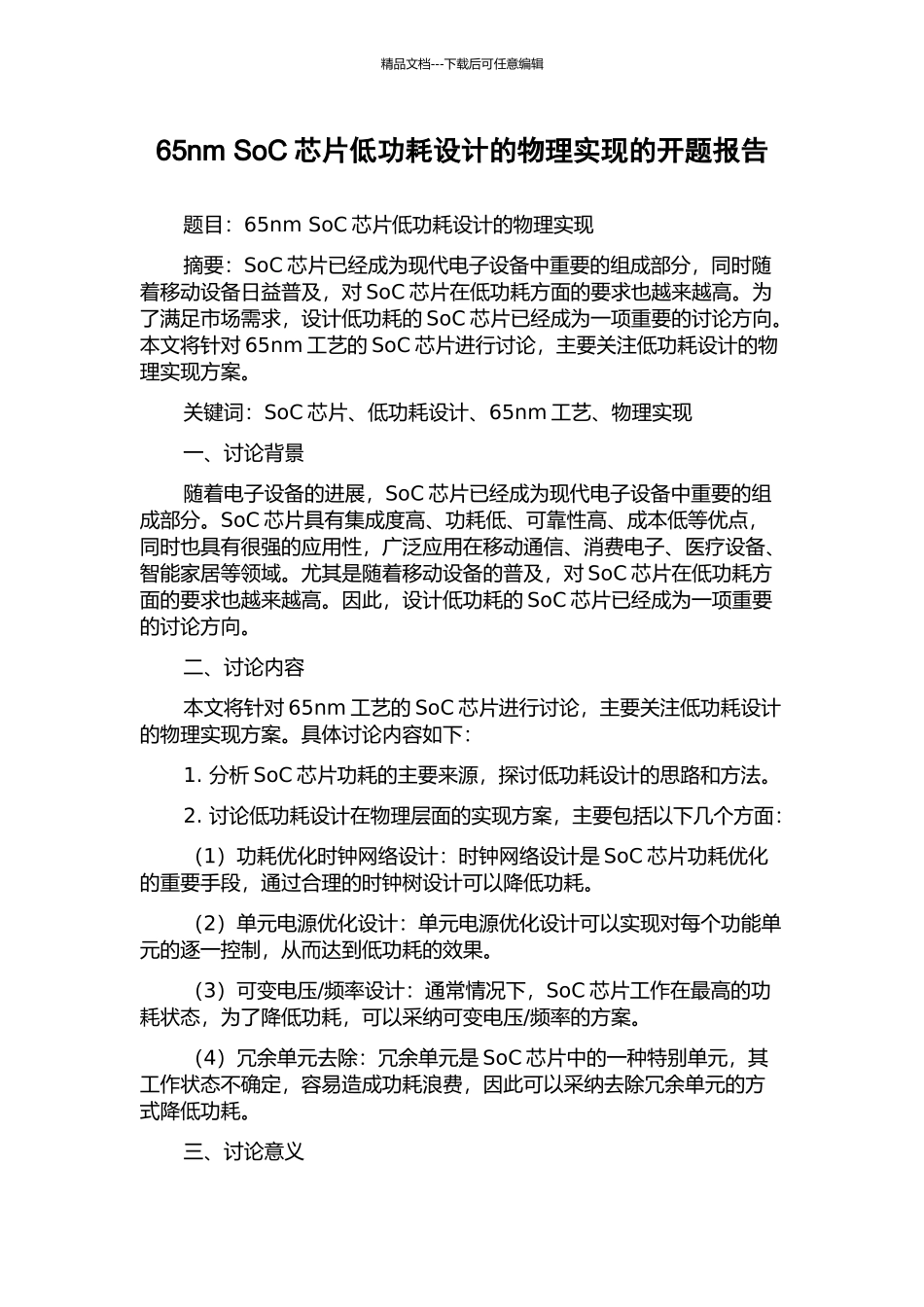

精品文档---下载后可任意编辑65nm SoC 芯片低功耗设计的物理实现的开题报告题目：65nm SoC 芯片低功耗设计的物理实现摘要：SoC 芯片已经成为现代电子设备中重要的组成部分，同时随着移动设备日益普及，对 SoC 芯片在低功耗方面的要求也越来越高。为了满足市场需求，设计低功耗的 SoC 芯片已经成为一项重要的讨论方向。本文将针对 65nm 工艺的 SoC 芯片进行讨论，主要关注低功耗设计的物理实现方案。关键词：SoC 芯片、低功耗设计、65nm 工艺、物理实现一、讨论背景随着电子设备的进展，SoC 芯片已经成为现代电子设备中重要的组成部分。SoC 芯片具有集成度高、功耗低、可靠性高、成本低等优点，同时也具有很强的应用性，广泛应用在移动通信、消费电子、医疗设备、智能家居等领域。尤其是随着移动设备的普及，对 SoC 芯片在低功耗方面的要求也越来越高。因此，设计低功耗的 SoC 芯片已经成为一项重要的讨论方向。二、讨论内容本文将针对 65nm 工艺的 SoC 芯片进行讨论，主要关注低功耗设计的物理实现方案。具体讨论内容如下：1. 分析 SoC 芯片功耗的主要来源，探讨低功耗设计的思路和方法。2. 讨论低功耗设计在物理层面的实现方案，主要包括以下几个方面：（1）功耗优化时钟网络设计：时钟网络设计是 SoC 芯片功耗优化的重要手段，通过合理的时钟树设计可以降低功耗。（2）单元电源优化设计：单元电源优化设计可以实现对每个功能单元的逐一控制，从而达到低功耗的效果。（3）可变电压/频率设计：通常情况下，SoC 芯片工作在最高的功耗状态，为了降低功耗，可以采纳可变电压/频率的方案。（4）冗余单元去除：冗余单元是 SoC 芯片中的一种特别单元，其工作状态不确定，容易造成功耗浪费，因此可以采纳去除冗余单元的方式降低功耗。三、讨论意义精品文档---下载后可任意编辑本文的讨论意义主要包括以下几个方面：1. 为低功耗 SoC 芯片设计提供一种物理实现方案，从而实现对 SoC芯片功耗的有效控制。2. 探究 SoC 芯片低功耗设计的方法，对提高现代电子设备的性能和应用范围具有一定的指导意义。3. 推动 SoC 芯片低功耗设计领域的进一步进展，提高 SoC 芯片的集成度和市场竞争力。四、讨论方法本文将采纳理论分析和实验验证相结合的方法进行讨论。具体讨论步骤如下：1. 理论分析：采纳文献资料法，对 SoC 芯片低功耗设计的理论进行分析和讨论。2. 实验验证：利用 EDA 工具进行模拟实验，验证低功耗设...
