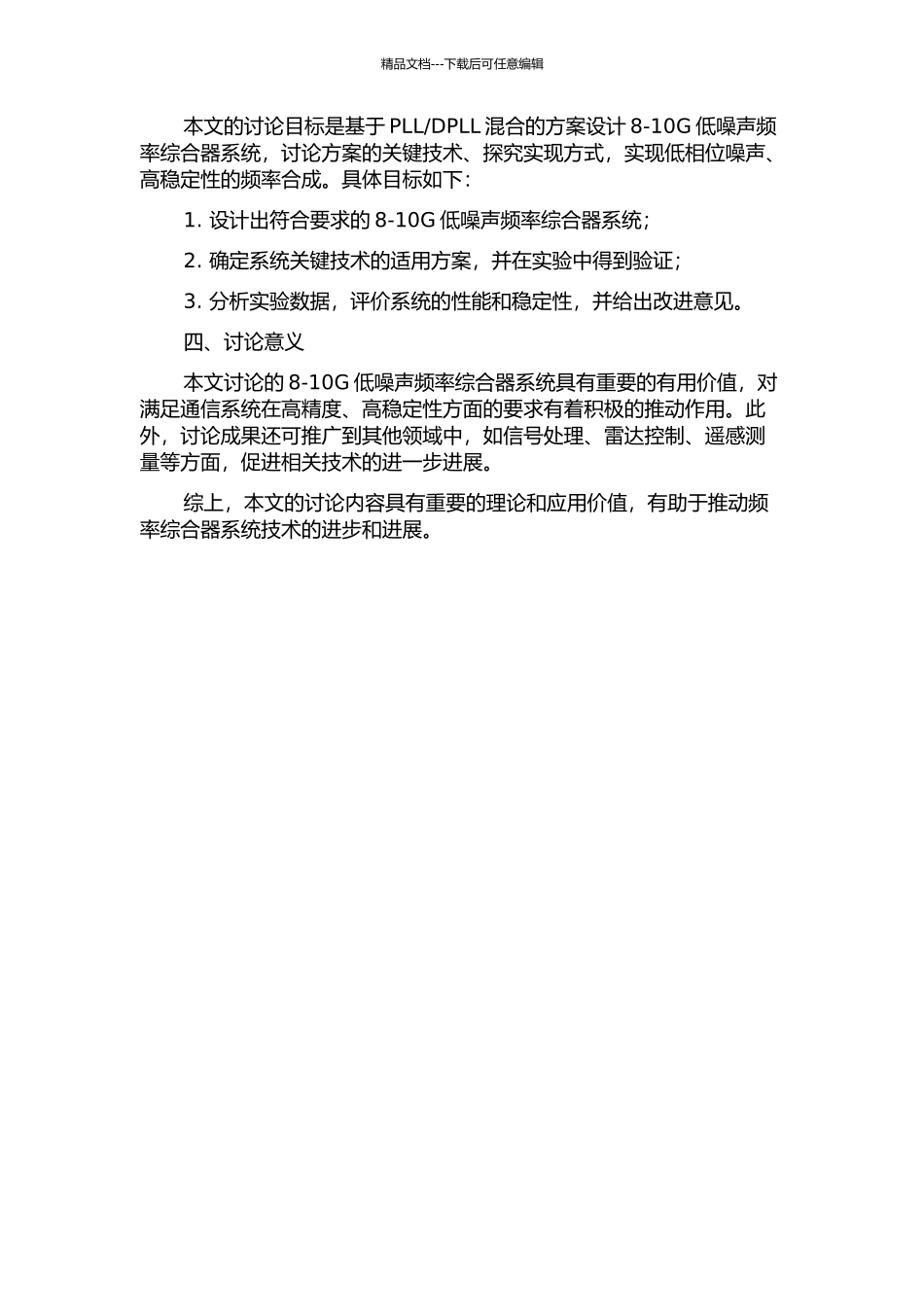

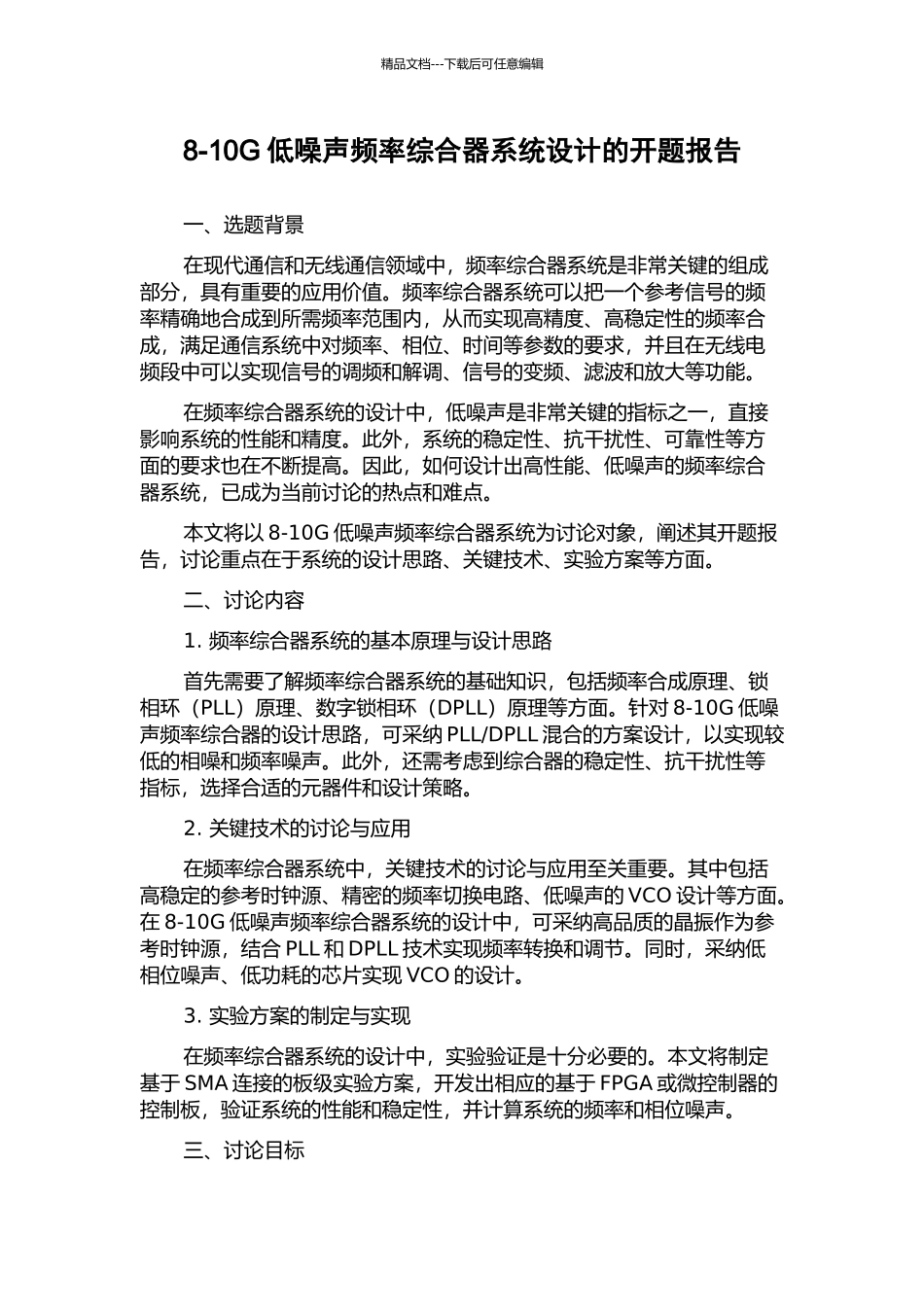

精品文档---下载后可任意编辑8-10G 低噪声频率综合器系统设计的开题报告一、选题背景在现代通信和无线通信领域中,频率综合器系统是非常关键的组成部分,具有重要的应用价值。频率综合器系统可以把一个参考信号的频率精确地合成到所需频率范围内,从而实现高精度、高稳定性的频率合成,满足通信系统中对频率、相位、时间等参数的要求,并且在无线电频段中可以实现信号的调频和解调、信号的变频、滤波和放大等功能。在频率综合器系统的设计中,低噪声是非常关键的指标之一,直接影响系统的性能和精度。此外,系统的稳定性、抗干扰性、可靠性等方面的要求也在不断提高。因此,如何设计出高性能、低噪声的频率综合器系统,已成为当前讨论的热点和难点。 本文将以 8-10G 低噪声频率综合器系统为讨论对象,阐述其开题报告,讨论重点在于系统的设计思路、关键技术、实验方案等方面。 二、讨论内容1. 频率综合器系统的基本原理与设计思路首先需要了解频率综合器系统的基础知识,包括频率合成原理、锁相环(PLL)原理、数字锁相环(DPLL)原理等方面。针对 8-10G 低噪声频率综合器的设计思路,可采纳 PLL/DPLL 混合的方案设计,以实现较低的相噪和频率噪声。此外,还需考虑到综合器的稳定性、抗干扰性等指标,选择合适的元器件和设计策略。2. 关键技术的讨论与应用在频率综合器系统中,关键技术的讨论与应用至关重要。其中包括高稳定的参考时钟源、精密的频率切换电路、低噪声的 VCO 设计等方面。在 8-10G 低噪声频率综合器系统的设计中,可采纳高品质的晶振作为参考时钟源,结合 PLL 和 DPLL 技术实现频率转换和调节。同时,采纳低相位噪声、低功耗的芯片实现 VCO 的设计。3. 实验方案的制定与实现在频率综合器系统的设计中,实验验证是十分必要的。本文将制定基于 SMA 连接的板级实验方案,开发出相应的基于 FPGA 或微控制器的控制板,验证系统的性能和稳定性,并计算系统的频率和相位噪声。三、讨论目标精品文档---下载后可任意编辑本文的讨论目标是基于 PLL/DPLL 混合的方案设计 8-10G 低噪声频率综合器系统,讨论方案的关键技术、探究实现方式,实现低相位噪声、高稳定性的频率合成。具体目标如下:1. 设计出符合要求的 8-10G 低噪声频率综合器系统;2. 确定系统关键技术的适用方案,并在实验中得到验证;3. 分析实验数据,评价系统的性能和稳定性,并给出改进意见。四、讨论意义本文讨论的 8-10G 低噪声频率综...
