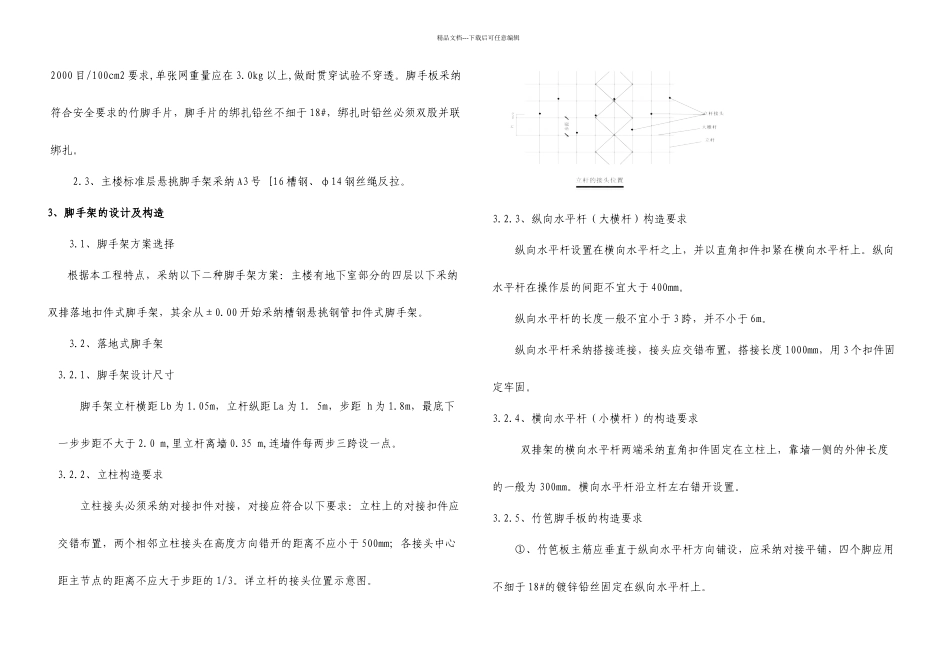

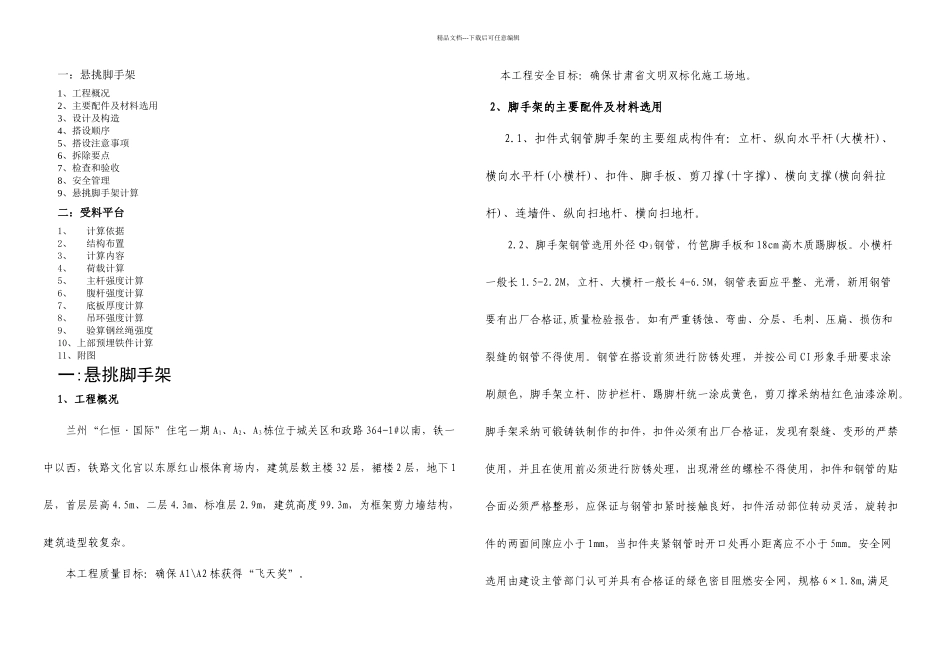

精品文档---下载后可任意编辑一：悬挑脚手架1、工程概况2、主要配件及材料选用3、设计及构造4、搭设顺序5、搭设注意事项6、拆除要点7、检查和验收8、安全管理9、悬挑脚手架计算二：受料平台1、计算依据2、结构布置3、计算内容4、荷载计算5、主杆强度计算6、腹杆强度计算7、底板厚度计算8、吊环强度计算9、验算钢丝绳强度10、上部预埋铁件计算11、附图一:悬挑脚手架1、工程概况兰州“仁恒·国际”住宅一期 A1、A2、A3栋位于城关区和政路 364-1#以南，铁一中以西，铁路文化宫以东原红山根体育场内，建筑层数主楼 32 层，裙楼 2 层，地下 1层，首层层高 4.5m、二层 4.3m、标准层 2.9m，建筑高度 99.3m，为框架剪力墙结构，建筑造型较复杂。本工程质量目标：确保 A1\A2 栋获得“飞天奖”。本工程安全目标：确保甘肃省文明双标化施工场地。2、脚手架的主要配件及材料选用2.1、扣件式钢管脚手架的主要组成构件有：立杆、纵向水平杆(大横杆)、横向水平杆(小横杆)、扣件、脚手板、剪刀撑(十字撑)、横向支撑(横向斜拉杆)、连墙件、纵向扫地杆、横向扫地杆。2.2、脚手架钢管选用外径 Φ3钢管，竹笆脚手板和 18cm 高木质踢脚板。小横杆一般长 1.5-2.2M，立杆、大横杆一般长 4-6.5M，钢管表面应平整、光滑，新用钢管要有出厂合格证,质量检验报告。如有严重锈蚀、弯曲、分层、毛刺、压扁、损伤和裂缝的钢管不得使用。钢管在搭设前须进行防锈处理，并按公司 CI 形象手册要求涂刷颜色，脚手架立杆、防护栏杆、踢脚杆统一涂成黄色，剪刀撑采纳桔红色油漆涂刷。脚手架采纳可锻铸铁制作的扣件，扣件必须有出厂合格证，发现有裂缝、变形的严禁使用，并且在使用前必须进行防锈处理，出现滑丝的螺栓不得使用，扣件和钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，扣件活动部位转动灵活，旋转扣件的两面间隙应小于 1mm，当扣件夹紧钢管时开口处再小距离应不小于 5mm。安全网选用由建设主管部门认可并具有合格证的绿色密目阻燃安全网，规格 6×1.8m,满足精品文档---下载后可任意编辑2000 目/100cm2 要求,单张网重量应在 3.0kg 以上,做耐贯穿试验不穿透。脚手板采纳符合安全要求的竹脚手片，脚手片的绑扎铅丝不细于 18#，绑扎时铅丝必须双股并联绑扎。2.3、主楼标准层悬挑脚手架采纳 A3 号 [16 槽钢、φ14 钢丝绳反拉。3、脚手架的设计及构造3.1、脚手架方案选择 根据本工程特点，采纳以下二种脚手架方案：主楼有地下室部分的...
