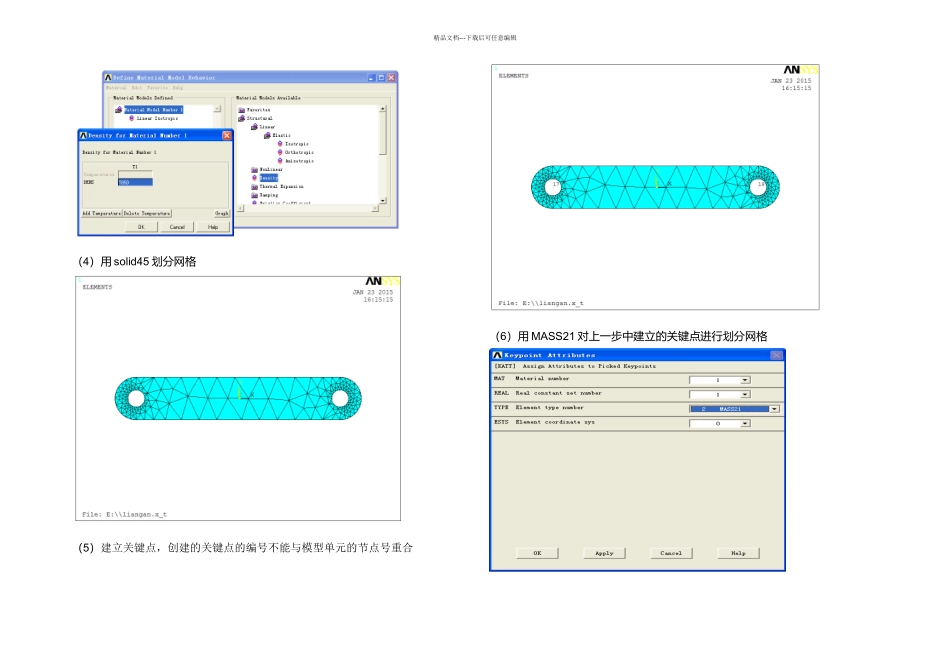

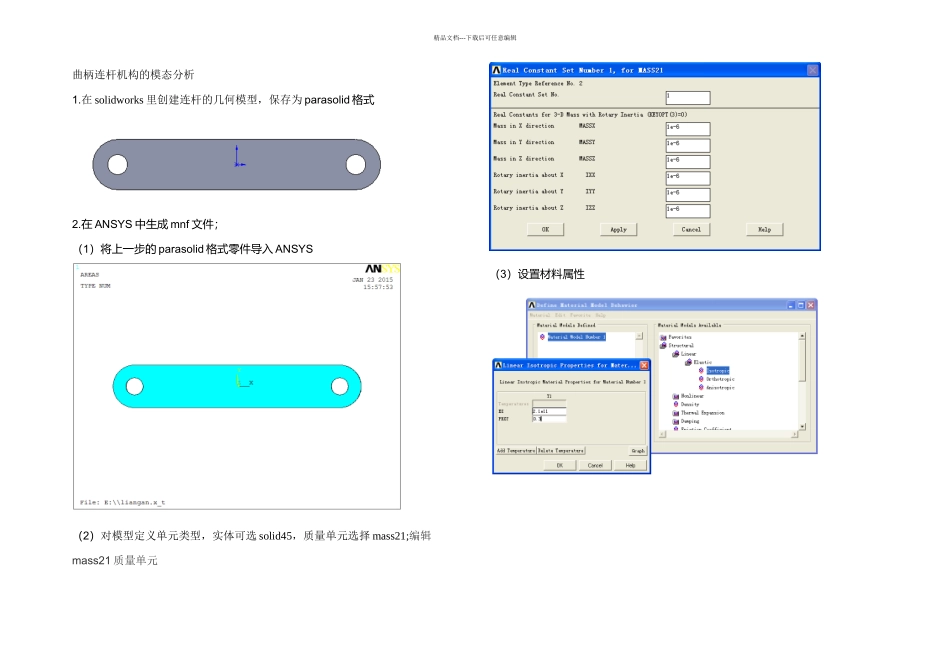

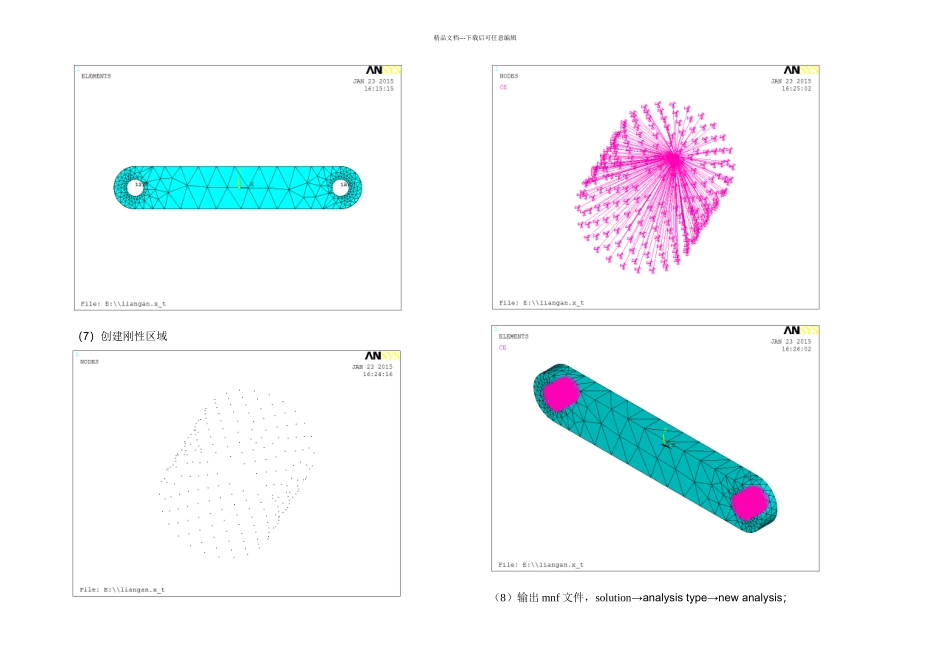

精品文档---下载后可任意编辑曲柄连杆机构的模态分析1.在 solidworks 里创建连杆的几何模型，保存为 parasolid 格式2.在 ANSYS 中生成 mnf 文件；（1）将上一步的 parasolid 格式零件导入 ANSYS（2）对模型定义单元类型，实体可选 solid45，质量单元选择 mass21;编辑mass21 质量单元（3）设置材料属性精品文档---下载后可任意编辑（4）用 solid45 划分网格（5）建立关键点，创建的关键点的编号不能与模型单元的节点号重合（6）用 MASS21 对上一步中建立的关键点进行划分网格精品文档---下载后可任意编辑（7）创建刚性区域（8）输出 mnf 文件，solution→analysis type→new analysis；精品文档---下载后可任意编辑solution→Adams connection→export to adams→solve and create export file to adams3.在 Adams 里生成 ansys 所需要的载荷文件（1）在 adams 里导入 mnf 文件（2）创建其他的构建，并添加约束精品文档---下载后可任意编辑（3）进行仿真（4）生成 ansys 所需要的 flex_lod 载荷文件4.在 ANSYS 中恢复连杆数据库文件，选择所有节点，对连杆施加约束，导入adams 生成的载荷文件5.进行模态分析显示结果固有频率计算结果精品文档---下载后可任意编辑连杆的前 10 阶振型等值线结果显示1.第 1 阶振型2.第 2 阶振型3.第 3 阶振型4.第 4 阶振型精品文档---下载后可任意编辑5.第 5 阶振型6.第 6 阶振型7.第 7 阶振型8.第 8 阶振型精品文档---下载后可任意编辑9.第 9 阶振型10.第 10 阶振型
