AD自建原理图库

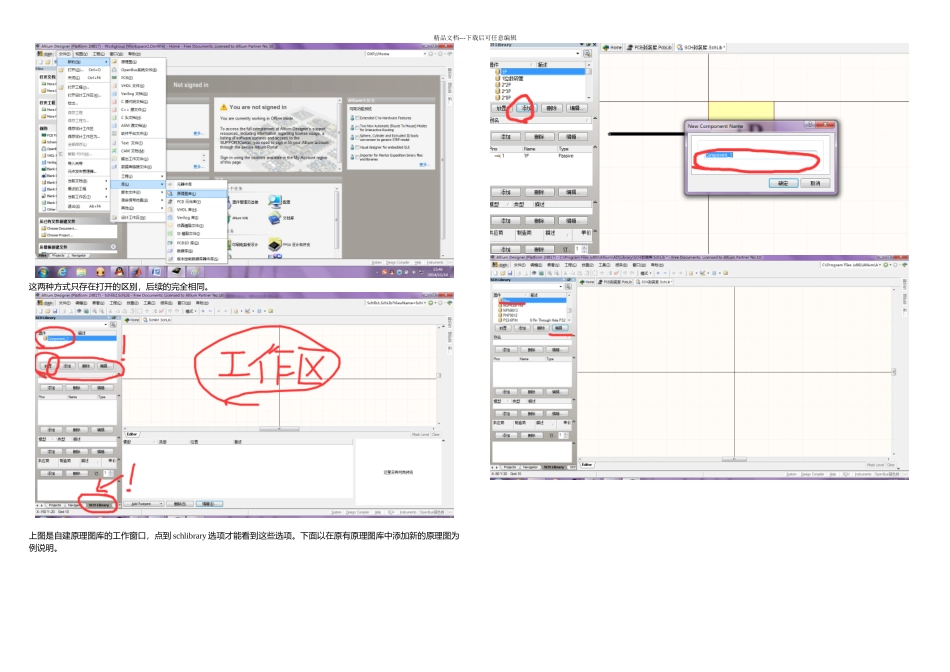

AD自建原理图库_第1页
1/2

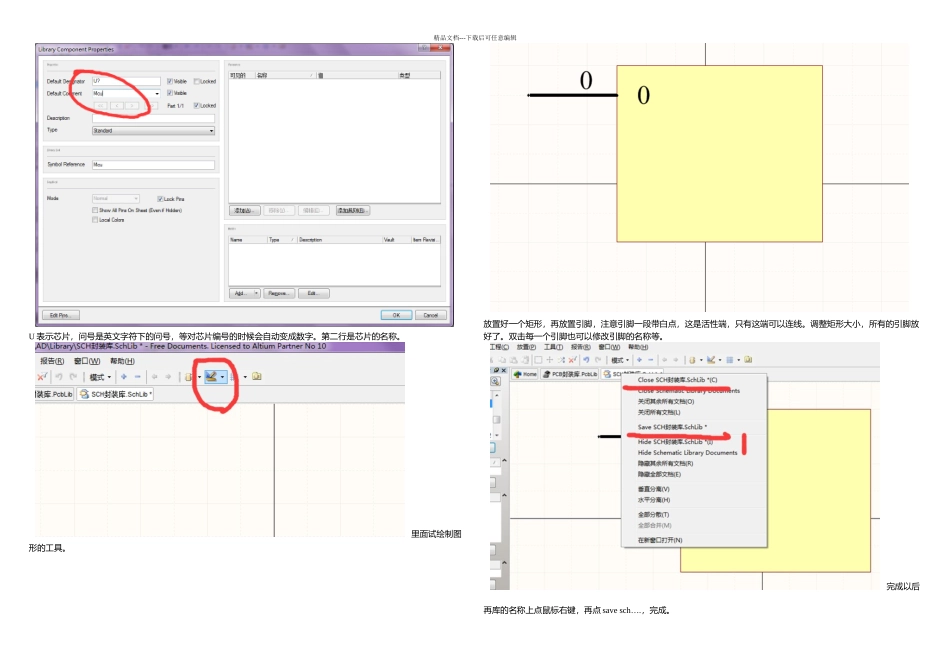

AD自建原理图库_第2页
2/2
精品文档---下载后可任意编辑这两种方式只存在打开的区别,后续的完全相同。上图是自建原理图库的工作窗口,点到 schlibrary 选项才能看到这些选项。下面以在原有原理图库中添加新的原理图为例说明。精品文档---下载后可任意编辑U 表示芯片,问号是英文字符下的问号,等对芯片编号的时候会自动变成数字。第二行是芯片的名称。里面试绘制图形的工具。放置好一个矩形,再放置引脚,注意引脚一段带白点,这是活性端,只有这端可以连线。调整矩形大小,所有的引脚放好了。双击每一个引脚也可以修改引脚的名称等。完成以后再库的名称上点鼠标右键,再点 save sch….,完成。
