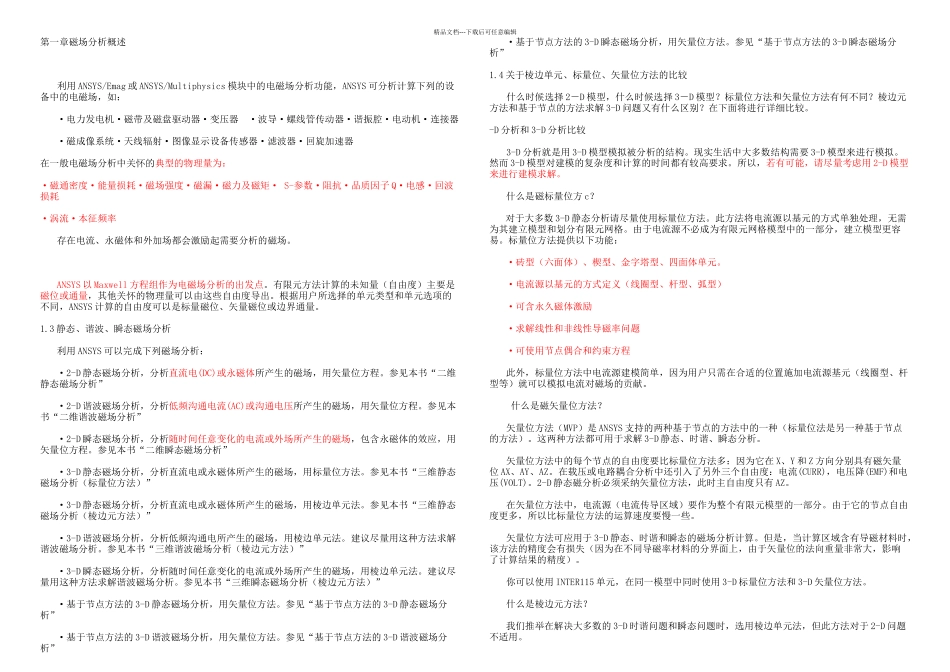

ANSYS电磁场分析指南D_第1页
1/14

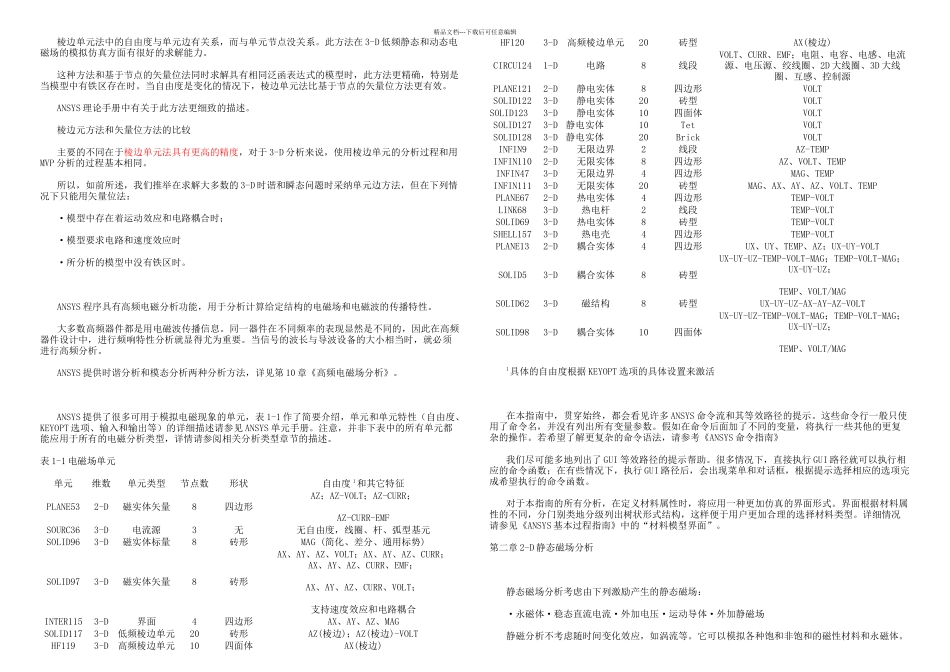

ANSYS电磁场分析指南D_第2页
2/14

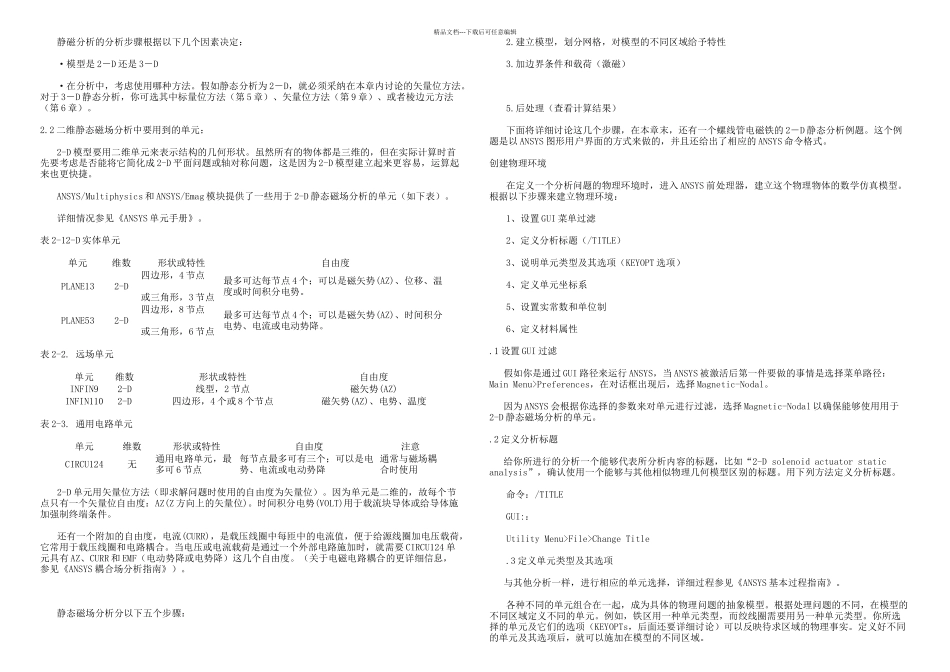

ANSYS电磁场分析指南D_第3页
3/14
精品文档---下载后可任意编辑第一章磁场分析概述利用 ANSYS/Emag 或 ANSYS/Multiphysics 模块中的电磁场分析功能,ANSYS 可分析计算下列的设备中的电磁场,如:·电力发电机·磁带及磁盘驱动器·变压器 ·波导·螺线管传动器·谐振腔·电动机·连接器·磁成像系统·天线辐射·图像显示设备传感器·滤波器·回旋加速器在一般电磁场分析中关怀的典型的物理量为:·磁通密度·能量损耗·磁场强度·磁漏·磁力及磁矩· S-参数·阻抗·品质因子 Q·电感·回波损耗·涡流·本征频率存在电流、永磁体和外加场都会激励起需要分析的磁场。ANSYS 以 Maxwell 方程组作为电磁场分析的出发点。有限元方法计算的未知量(自由度)主要是磁位或通量,其他关怀的物理量可以由这些自由度导出。根据用户所选择的单元类型和单元选项的不同,ANSYS 计算的自由度可以是标量磁位、矢量磁位或边界通量。1.3 静态、谐波、瞬态磁场分析利用 ANSYS 可以完成下列磁场分析:·2-D 静态磁场分析,分析直流电(DC)或永磁体所产生的磁场,用矢量位方程。参见本书“二维静态磁场分析”·2-D 谐波磁场分析,分析低频沟通电流(AC)或沟通电压所产生的磁场,用矢量位方程。参见本书“二维谐波磁场分析”·2-D 瞬态磁场分析,分析随时间任意变化的电流或外场所产生的磁场,包含永磁体的效应,用矢量位方程。参见本书“二维瞬态磁场分析”·3-D 静态磁场分析,分析直流电或永磁体所产生的磁场,用标量位方法。参见本书“三维静态磁场分析(标量位方法)”·3-D 静态磁场分析,分析直流电或永磁体所产生的磁场,用棱边单元法。参见本书“三维静态磁场分析(棱边元方法)”·3-D 谐波磁场分析,分析低频沟通电所产生的磁场,用棱边单元法。建议尽量用这种方法求解谐波磁场分析。参见本书“三维谐波磁场分析(棱边元方法)”·3-D 瞬态磁场分析,分析随时间任意变化的电流或外场所产生的磁场,用棱边单元法。建议尽量用这种方法求解谐波磁场分析。参见本书“三维瞬态磁场分析(棱边元方法)”·基于节点方法的 3-D 静态磁场分析,用矢量位方法。参见“基于节点方法的 3-D 静态磁场分析”·基于节点方法的 3-D 谐波磁场分析,用矢量位方法。参见“基于节点方法的 3-D 谐波磁场分析”·基于节点方法的 3-D 瞬态磁场分析,用矢量位方法。参见“基于节点方法的 3-D 瞬态磁场分析”1.4 关于棱边单元、标量位、矢量位方法的比较什么时候选择 2-D 模型,什么时...
