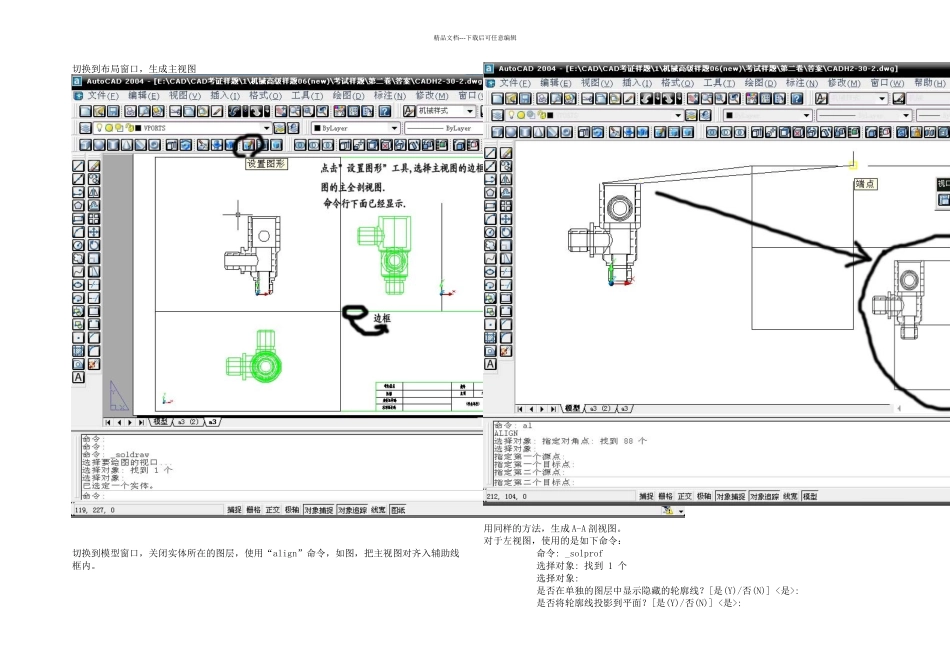

精品文档---下载后可任意编辑生成的视图如图所示：做图过程如下:在 CAD 中，切换到所需布局，点击“视图→视口→新建视口”，得下图聪峦忌柚茫?br> 精品文档---下载后可任意编辑按下图中的提示初步生成三个视图：切换到模型窗口，点击“视图→三维视图→主视图”，作图中所示辅助线框：精品文档---下载后可任意编辑切换到布局窗口，生成主视图切换到模型窗口，关闭实体所在的图层，使用“align”命令，如图，把主视图对齐入辅助线框内。用同样的方法，生成 A-A 剖视图。对于左视图，使用的是如下命令： 命令: _solprof 选择对象: 找到 1 个 选择对象: 是否在单独的图层中显示隐藏的轮廓线？[是(Y)/否(N)] <是>: 是否将轮廓线投影到平面？[是(Y)/否(N)] <是>:精品文档---下载后可任意编辑 是否删除相切的边? [是(Y)/否(N)] <是>: 已选定一个实体。最后，当把三个视图对齐到辅助线框后，把模型窗口的辅助线框删除，再把布局窗口的在三个视口删除。返回模型窗口，把生成的三个视图剪切，在布局窗口里粘贴。如下图：打开“图层特性管理器”，把不可见轮廓线（视口名称-HID）冻结，把可见轮廓线（视口名称-VIS）的线形颜色设置成绿色，大小为。最后，再画上中心线，补充细节即可。
