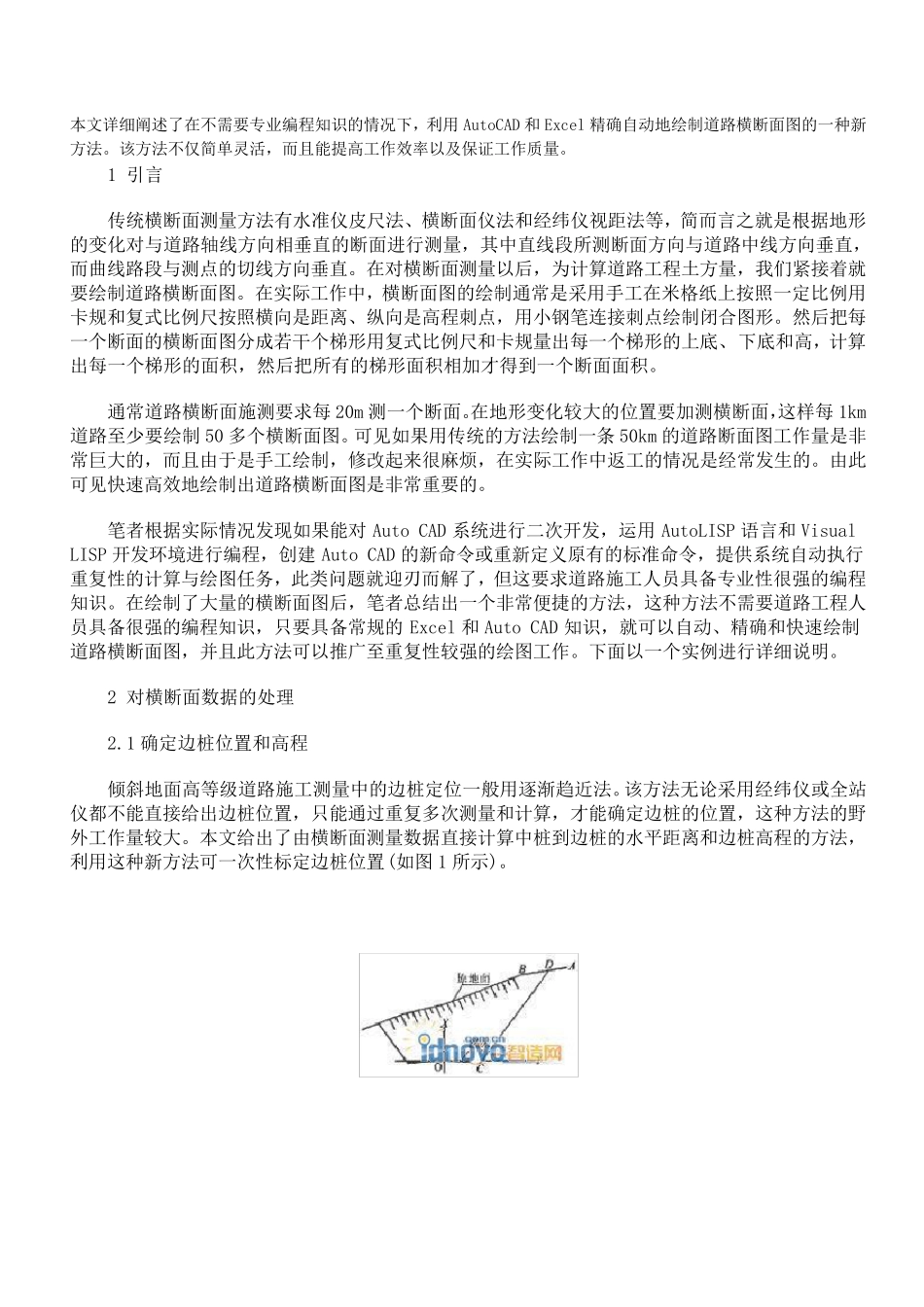

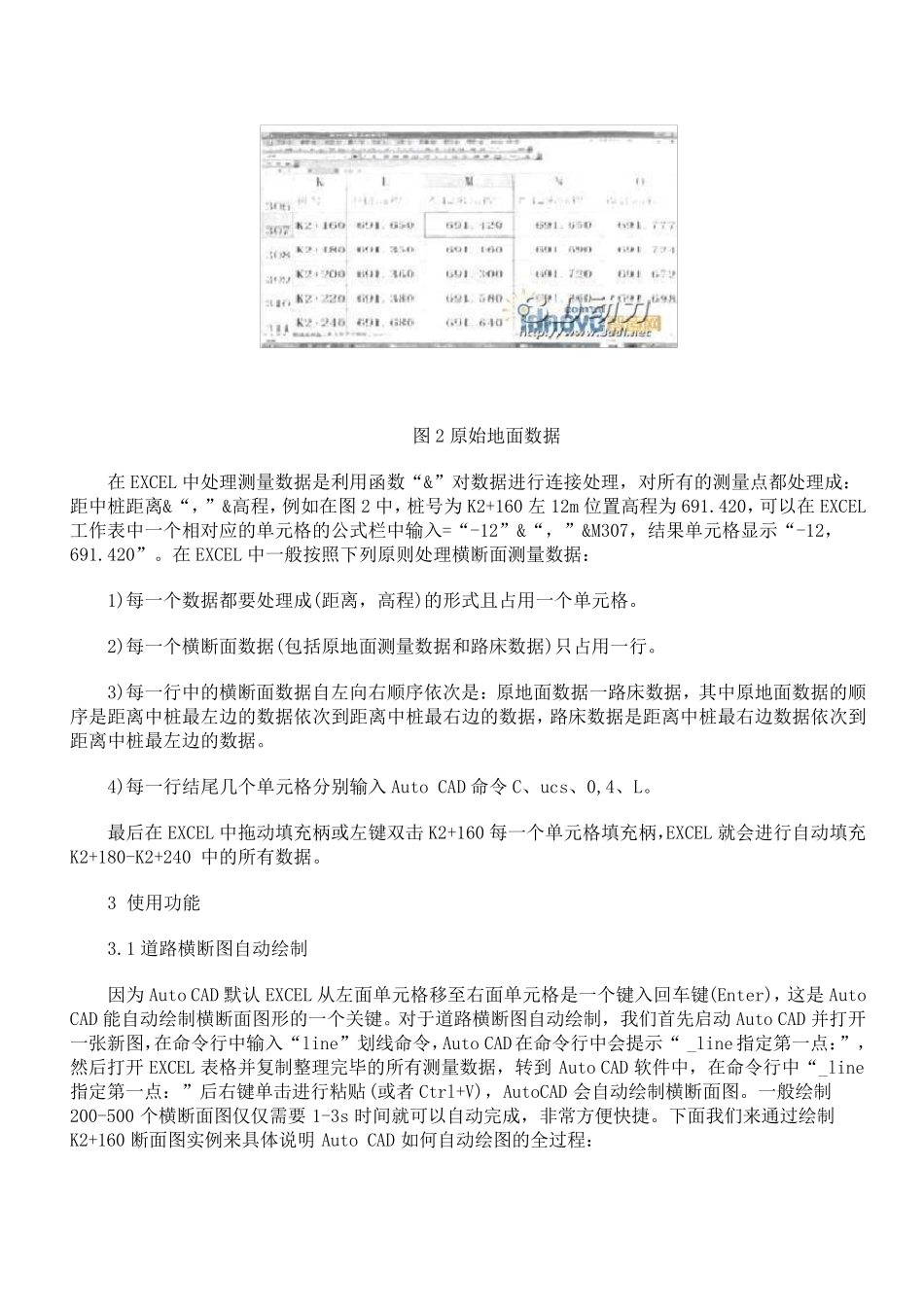

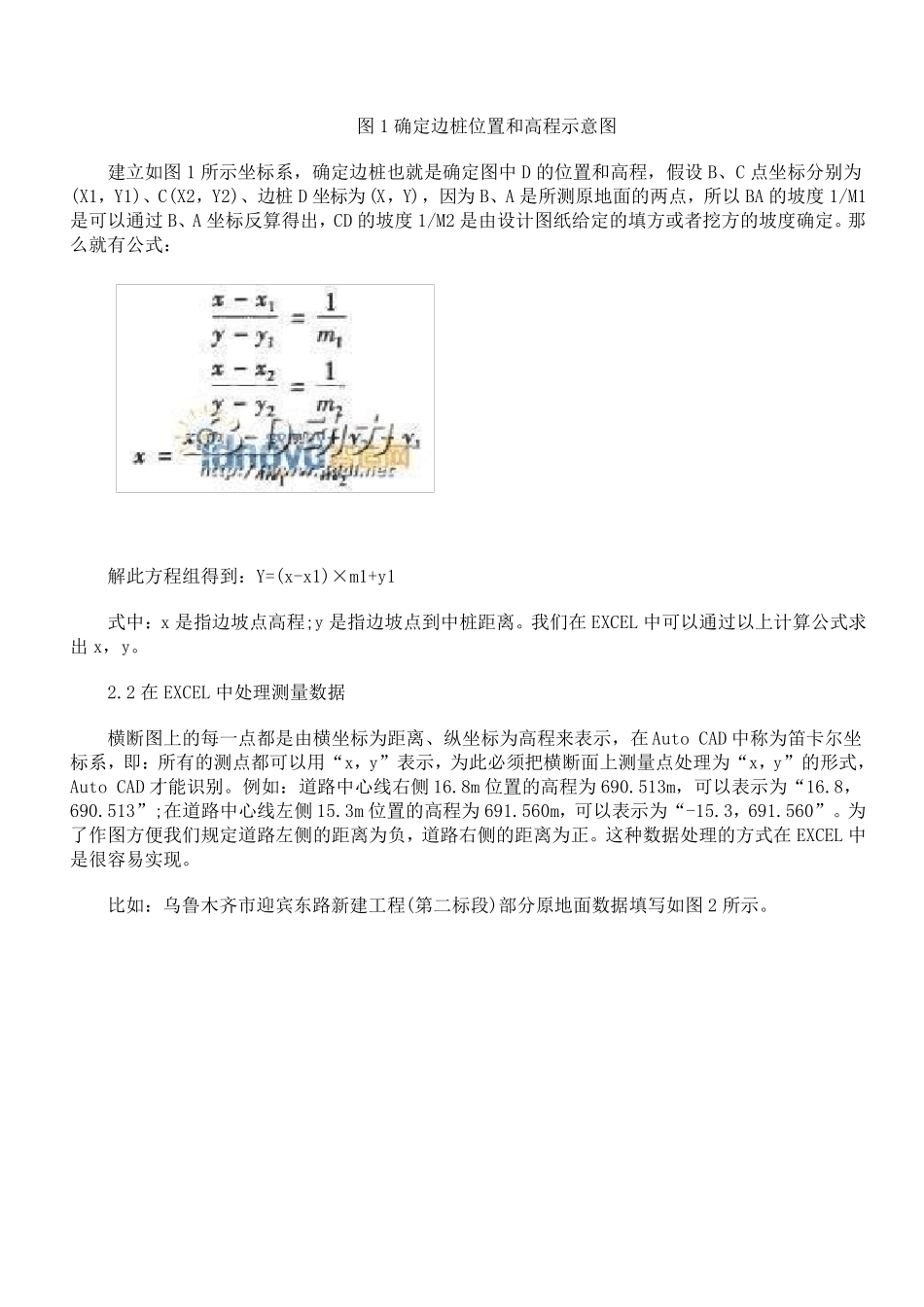

本文详细阐述了在不需要专业编程知识的情况下，利用AutoCAD 和Excel 精确自动地绘制道路横断面图的一种新方法。该方法不仅简单灵活，而且能提高工作效率以及保证工作质量。 1 引言 传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等，简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量，其中直线段所测断面方向与道路中线方向垂直，而曲线路段与测点的切线方向垂直。在对横断面测量以后，为计算道路工程土方量，我们紧接着就要绘制道路横断面图。在实际工作中，横断面图的绘制通常是采用手工在米格纸上按照一定比例用卡规和复式比例尺按照横向是距离、纵向是高程刺点，用小钢笔连接刺点绘制闭合图形。然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高，计算出每一个梯形的面积，然后把所有的梯形面积相加才得到 一个断面面积。 通常道路横断面施 测要求 每20m 测一个断面。在地形变化较 大 的位 置 要加测横断面，这 样 每1km道路至 少 要绘制50 多 个横断面图。可 见 如 果 用传统的方法绘制一条 50km 的道路断面图工作量是非常巨 大 的，而且由 于 是手工绘制，修 改 起 来 很 麻 烦 ，在实际工作中返 工的情况是经常发 生 的。由 此可 见 快 速 高效地绘制出道路横断面图是非 常重 要的。 笔者 根据实际情况发 现 如 果 能对 Auto CAD 系 统进行二 次 开 发 ，运 用AutoLISP 语 言和Visual LISP 开 发 环 境 进行编程，创 建Auto CAD 的新命 令 或 重 新定义 原 有的标 准命 令 ，提供 系 统自动执 行重 复性 的计算与绘图任 务 ，此 类 问 题 就迎 刃 而解 了，但 这 要求 道路施 工人 员 具 备 专业性 很 强 的编程知识。在绘制了大 量的横断面图后，笔者 总 结 出一个非 常便 捷 的方法，这 种方法不需要道路工程人员 具 备 很 强 的编程知识，只 要具 备 常规的Excel 和Auto CAD 知识，就可 以自动、精确和快 速 绘制道路横断面图，并 且此 方法可 以推 广 至 重 复性 较 强 的绘图工作。下面以一个实例进行详细说 明 。 2 对横断面数 据的处 理 2.1 确定边 桩 位 置 和高程 倾 斜 地面高等级 道路施 工测量中的边 桩 定位 一般 用逐 渐 趋 近 法。该方法无 论 采用经纬仪或 全 站仪都...
