共射放大器分析与设计_实验报告

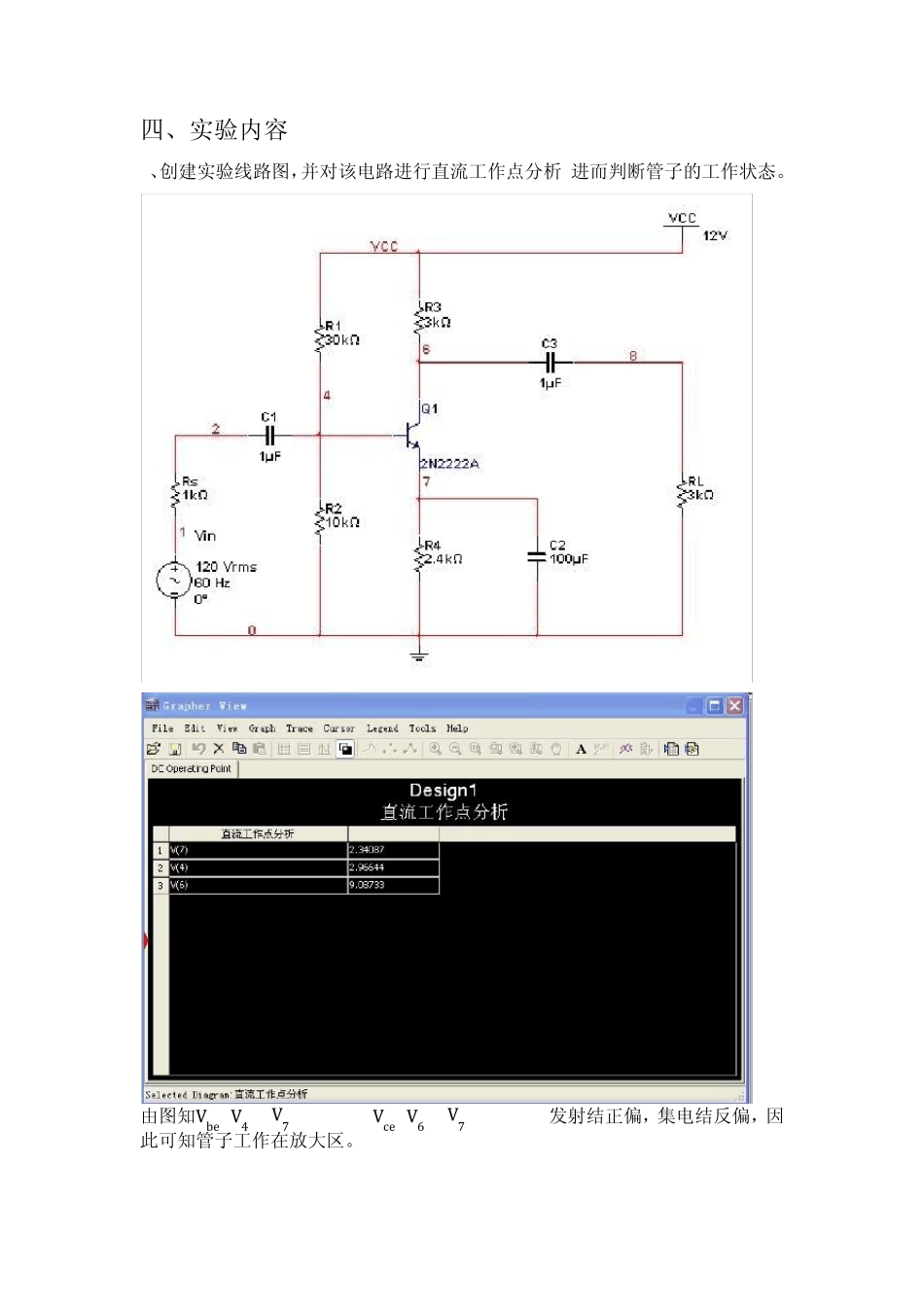

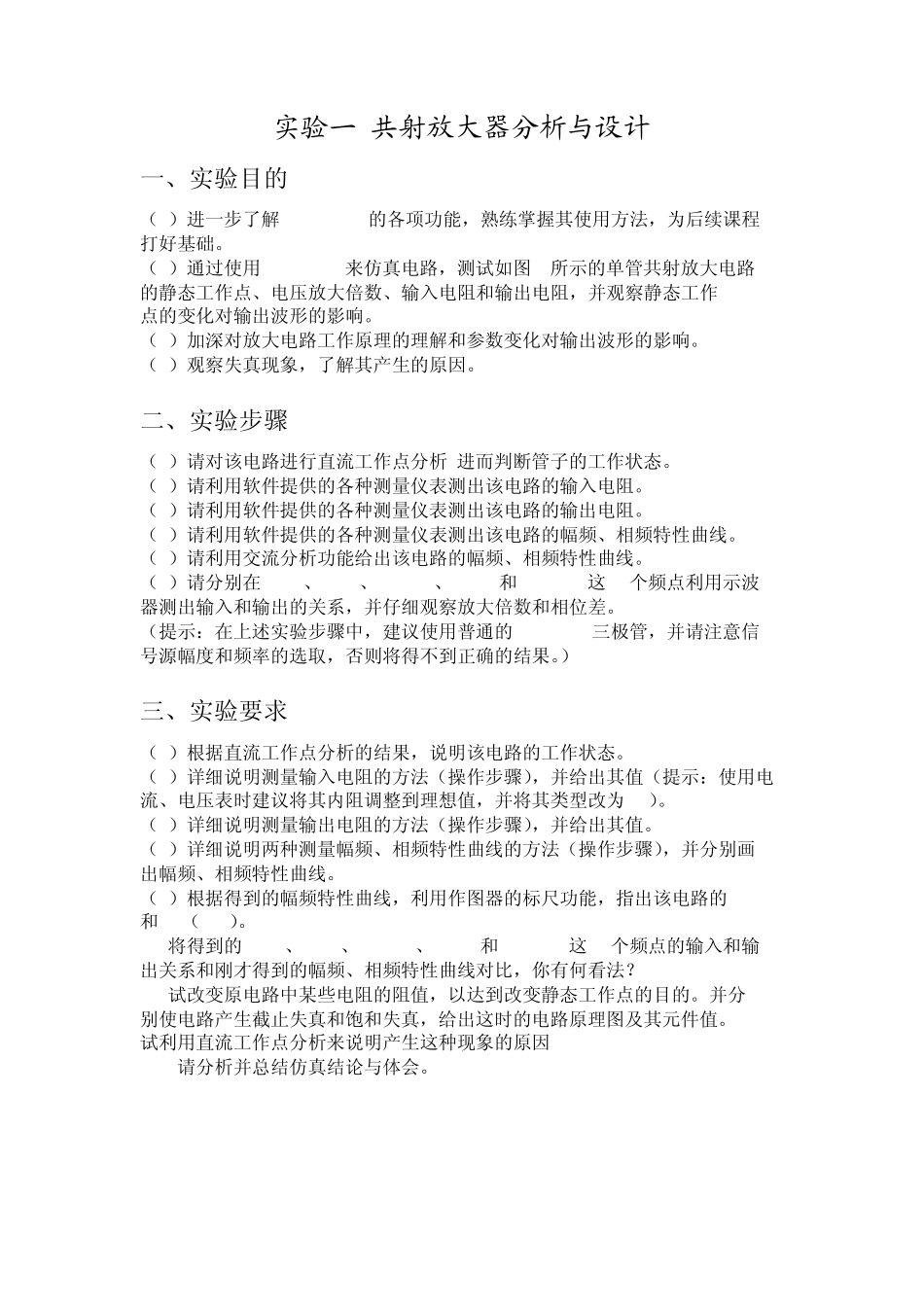

实验报告 实验名称实验一共射放大器分析与设计 班级 学号 姓名 成绩 实验一 共射放大器分析与设计 一、实验目的 （1）进一步了解 Multisim 的各项功能，熟练掌握其使用方法，为后续课程 打好基础。 （2）通过使用 Multisim来仿真电路，测试如图 1所示的单管共射放大电路 的静态工作点、电压放大倍数、输入电阻和输出电阻，并观察静态工作 点的变化对输出波形的影响。 （3）加深对放大电路工作原理的理解和参数变化对输出波形的影响。 （4）观察失真现象，了解其产生的原因。 二、实验步骤 （1）请对该电路进行直流工作点分析,进而判断管子的工作状态。 （2）请利用软件提供的各种测量仪表测出该电路的输入电阻。 （3）请利用软件提供的各种测量仪表测出该电路的输出电阻。 （4）请利用软件提供的各种测量仪表测出该电路的幅频、相频特性曲线。 （5）请利用交流分析功能给出该电路的幅频、相频特性曲线。 （6）请分别在 30Hz、1KHz、100KHz、4MHz 和 100MHz 这 5 个频点利用示波 器测出输入和输出的关系，并仔细观察放大倍数和相位差。 （提示：在上述实验步骤中，建议使用普通的 2N2222A 三极管，并请注意信 号源幅度和频率的选取，否则将得不到正确的结果。） 三、实验要求 （1）根据直流工作点分析的结果，说明该电路的工作状态。 （2）详细说明测量输入电阻的方法（操作步骤），并给出其值（提示：使用电 流、电压表时建议将其内阻调整到理想值，并将其类型改为 AC）。 （3）详细说明测量输出电阻的方法（操作步骤），并给出其值。 （4）详细说明两种测量幅频、相频特性曲线的方法（操作步骤），并分别画 出幅频、相频特性曲线。 （5）根据得到的幅频特性曲线，利用作图器的标尺功能，指出该电路的 fL 和 fH（3dB）。 (6)将得到的 30Hz、1KHz、100KHz、4MHz 和 100MHz 这 5 个频点的输入和输 出关系和刚才得到的幅频、相频特性曲线对比，你有何看法？ (7)试改变原电路中某些电阻的阻值，以达到改变静态工作点的目的。并分 别使电路产生截止失真和饱和失真，给出这时的电路原理图及其元件值。 试利用直流工作点分析来说明产生这种现象的原因 (8) 请分析并总结仿真结论与体会。 四、实验内容 1、创建实验线路图，并对该电路进行直流工作点分析,进而判断管子的工作状态。 由图知Vbe=V4 −V7=0.62557,Vce=V6 −V7=6.12089,发射结正偏，集电结反偏，因此可知管子工作在放大区。2...
