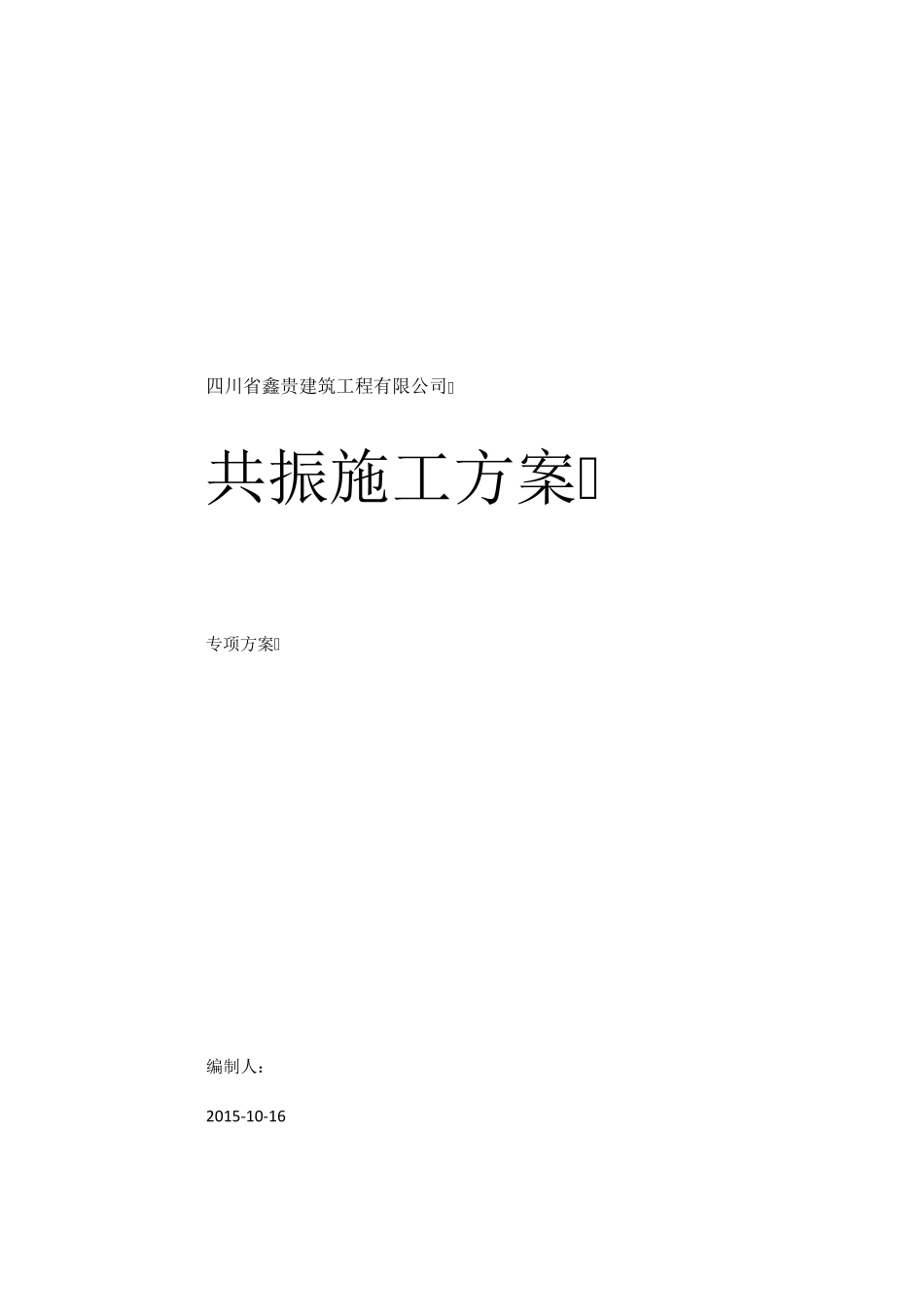

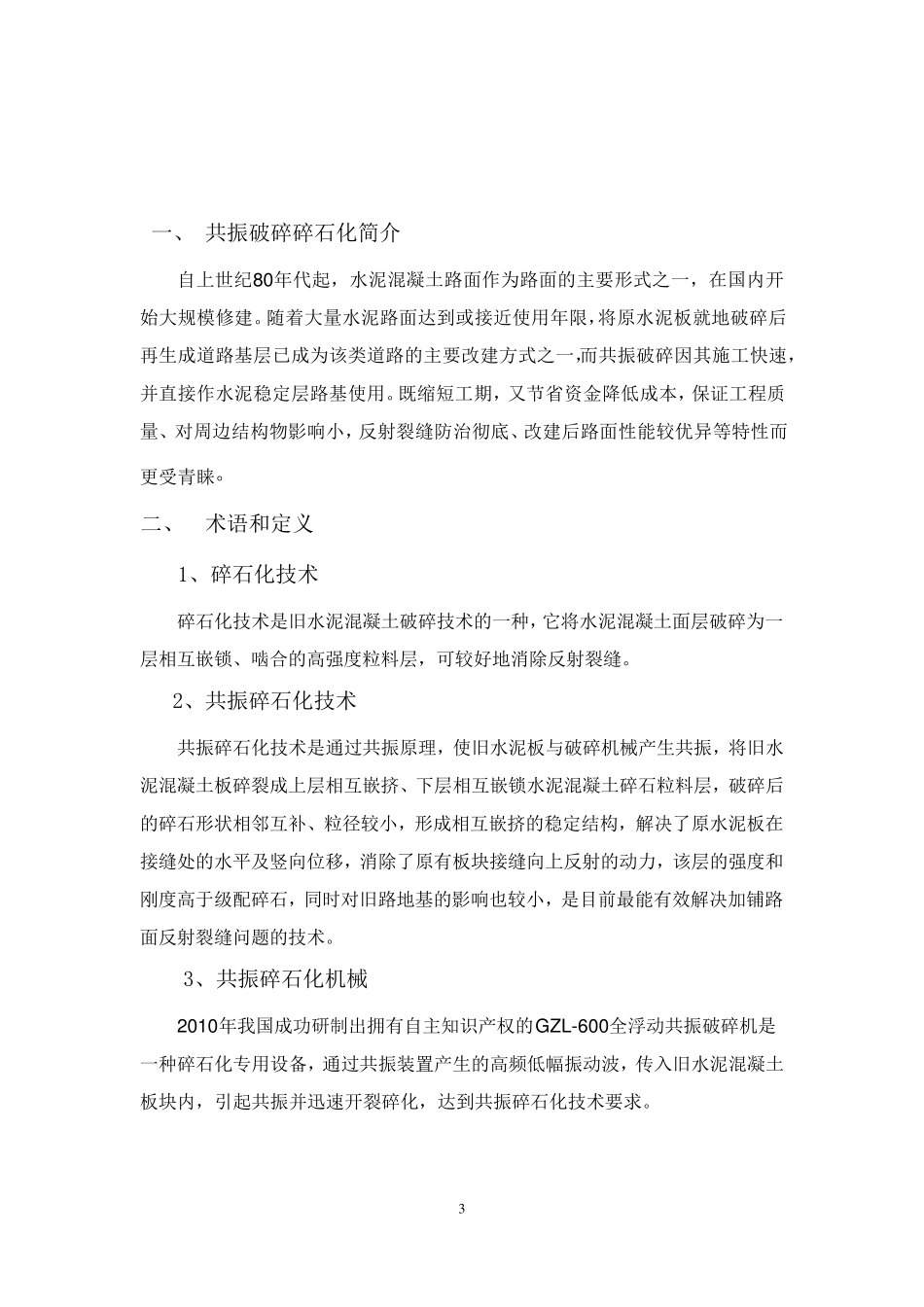

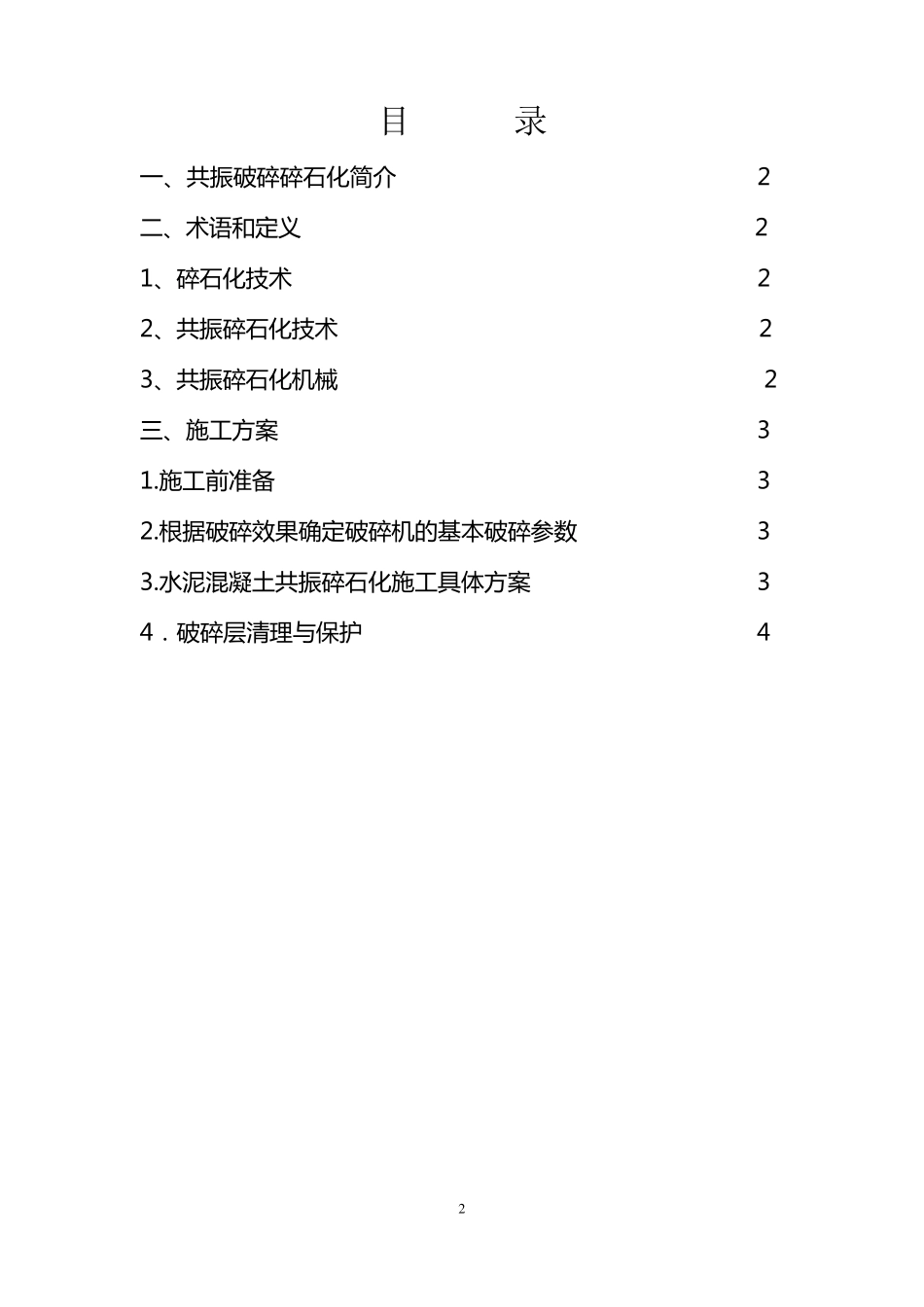

四川省鑫贵建筑工程有限公司 共振施工方案 专项方案 编制人：*** 2015-10-16 2 目 录 一 、共振破碎碎石化简介 2 二、术语和定义 2 1、碎石化技术 2 2、共振碎石化技术 2 3、共振碎石化机械 2 三、施工方案 3 1.施工前准备 3 2.根据破碎效果确定破碎机的基本破碎参数 3 3.水泥混凝土共振碎石化施工具体方案 3 4．破碎层清理与保护 4 3 一、 共振破碎碎石化简介 自上世纪80年代起，水泥混凝土路面作为路面的主要形式之一，在国内开始大规模修建。随着大量水泥路面达到或接近使用年限，将原水泥板就地破碎后再生成道路基层已成为该类道路的主要改建方式之一，而共振破碎因其施工快速，并直接作水泥稳定层路基使用。既缩短工期，又节省资金降低成本，保证工程质量、对周边结构物影响小，反射裂缝防治彻底、改建后路面性能较优异等特性而更受青睐。 二、 术语和定义 1、碎石化技术 碎石化技术是旧水泥混凝土破碎技术的一种，它将水泥混凝土面层破碎为一层相互嵌锁、啮合的高强度粒料层，可较好地消除反射裂缝。 2、共振碎石化技术 共振碎石化技术是通过共振原理，使旧水泥板与破碎机械产生共振，将旧水泥混凝土板碎裂成上层相互嵌挤、下 层相互嵌锁水泥混凝土碎石粒料层，破碎后的碎石形状 相邻 互补 、粒径 较小，形成相互嵌挤的稳定结构，解 决 了 原水泥板在接缝处 的水平 及 竖 向 位 移 ，消除了 原有 板块 接缝向 上反射的动 力 ，该层的强度和刚 度高于 级 配 碎石，同 时 对旧路地基的影响也 较小，是目 前 最 能有 效 解 决 加 铺 路面反射裂缝问 题 的技术。 3、共振碎石化机械 2010年我 国成功 研 制 出 拥 有 自主知 识 产权 的GZL-600全 浮 动 共振破碎机是一种碎石化专 用设 备 ，通过共振装 置 产生的高频 低幅 振动 波 ，传 入 旧水泥混凝土板块 内，引 起共振并迅 速开裂碎化，达到共振碎石化技术要求 。 4 三、施工方案 1.施工前准备 a) 开始施工时选择桩号 左幅作为试验路段试振，以修正正式施工时的施工参数：一般取振动频率42～48Hz，振幅为10～20mm，施工振度小于6.5Km/h，逐级调整破碎参数，分区域对试验路段进行共振碎石化施工，并对每个区域采用的施工参数进行记录。 b)采用承载板法，确定试验路段回弹模量代表值。 c)粒径状况的检查：检查坑通常为1.2m（长）×1.2m（宽）×0.24m（水泥混凝土板厚），...
