共模和差模信号及其噪音抑制

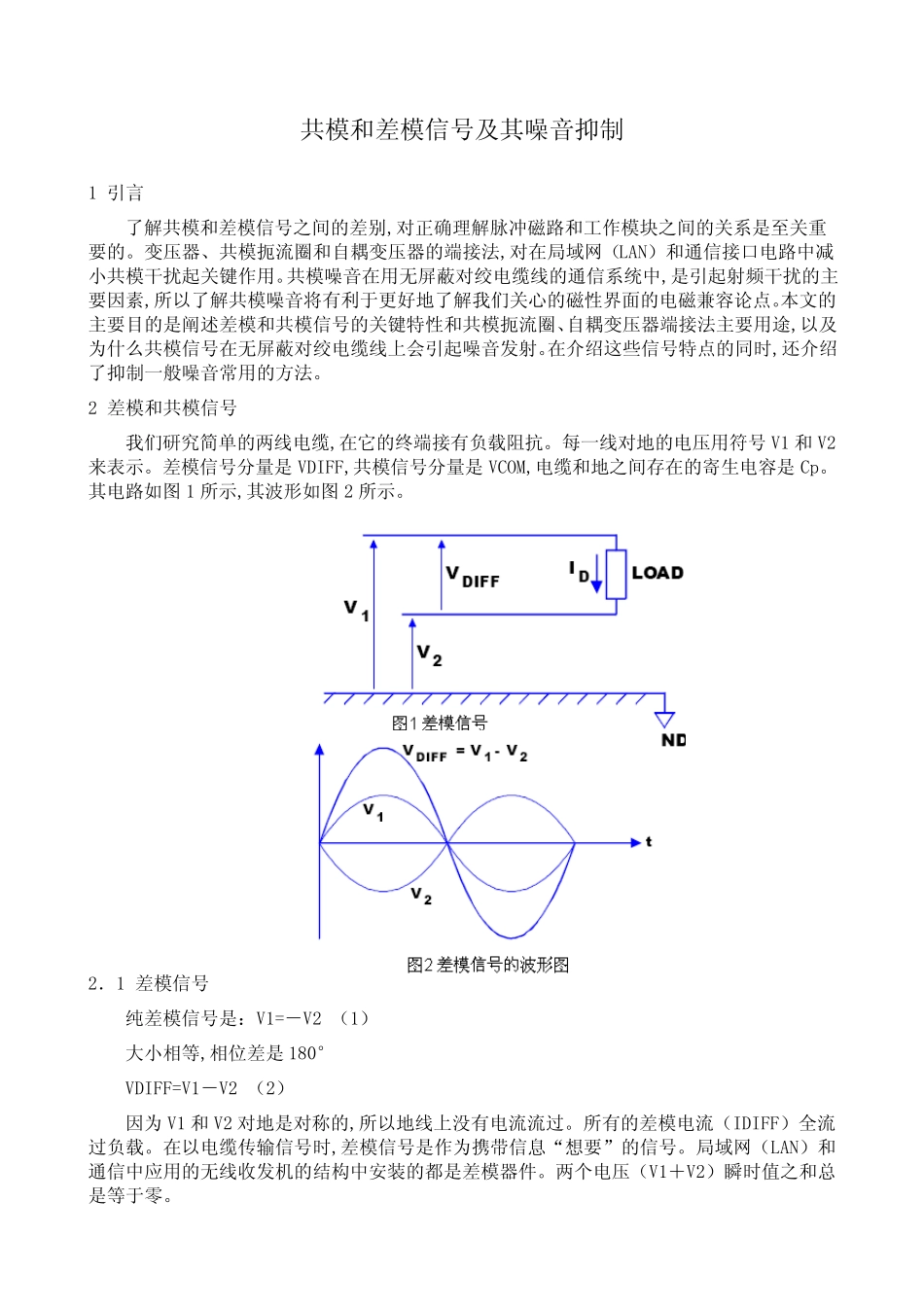

共模和差模信号及其噪音抑制_第1页
1/8
共模和差模信号及其噪音抑制_第2页
2/8

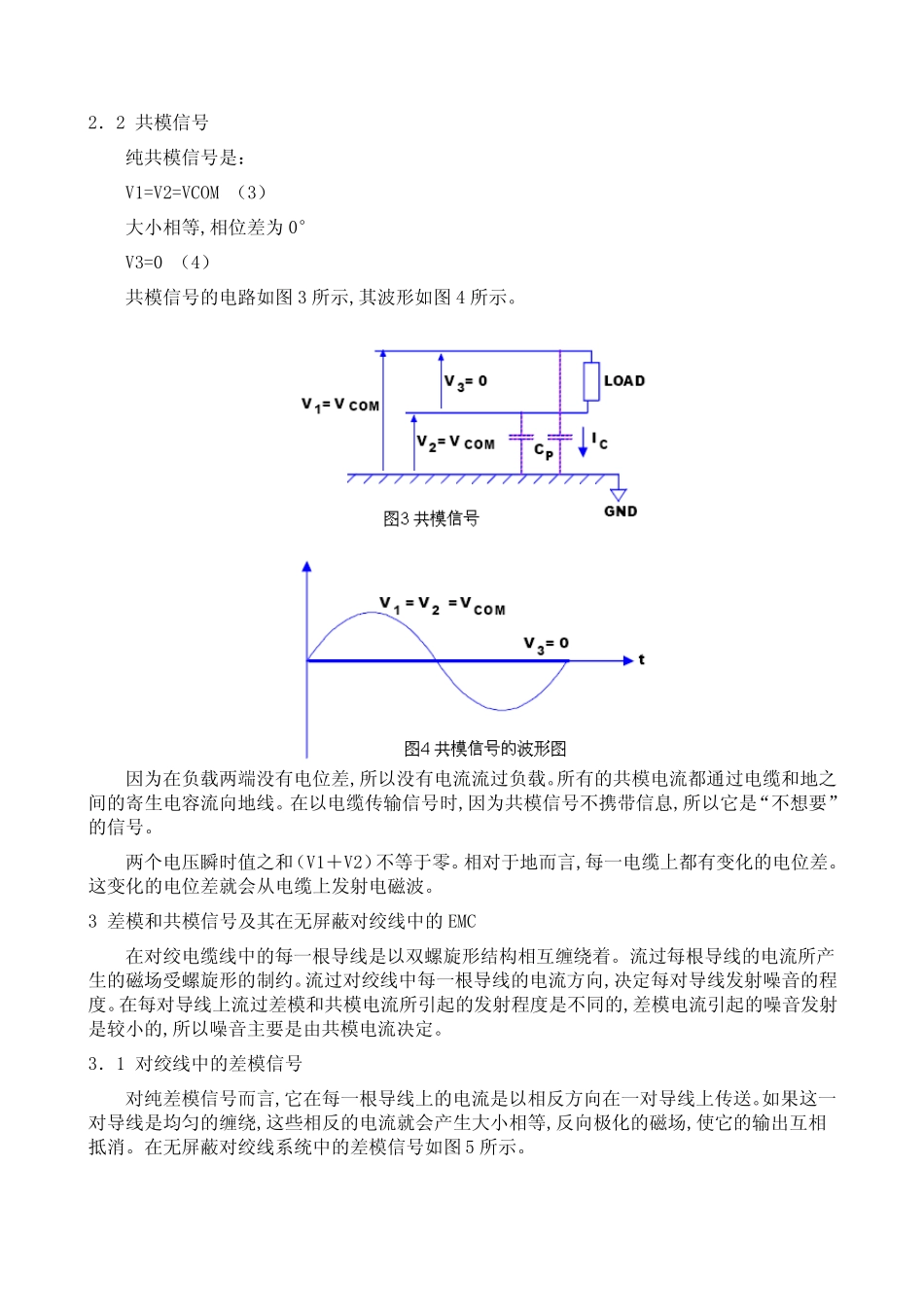

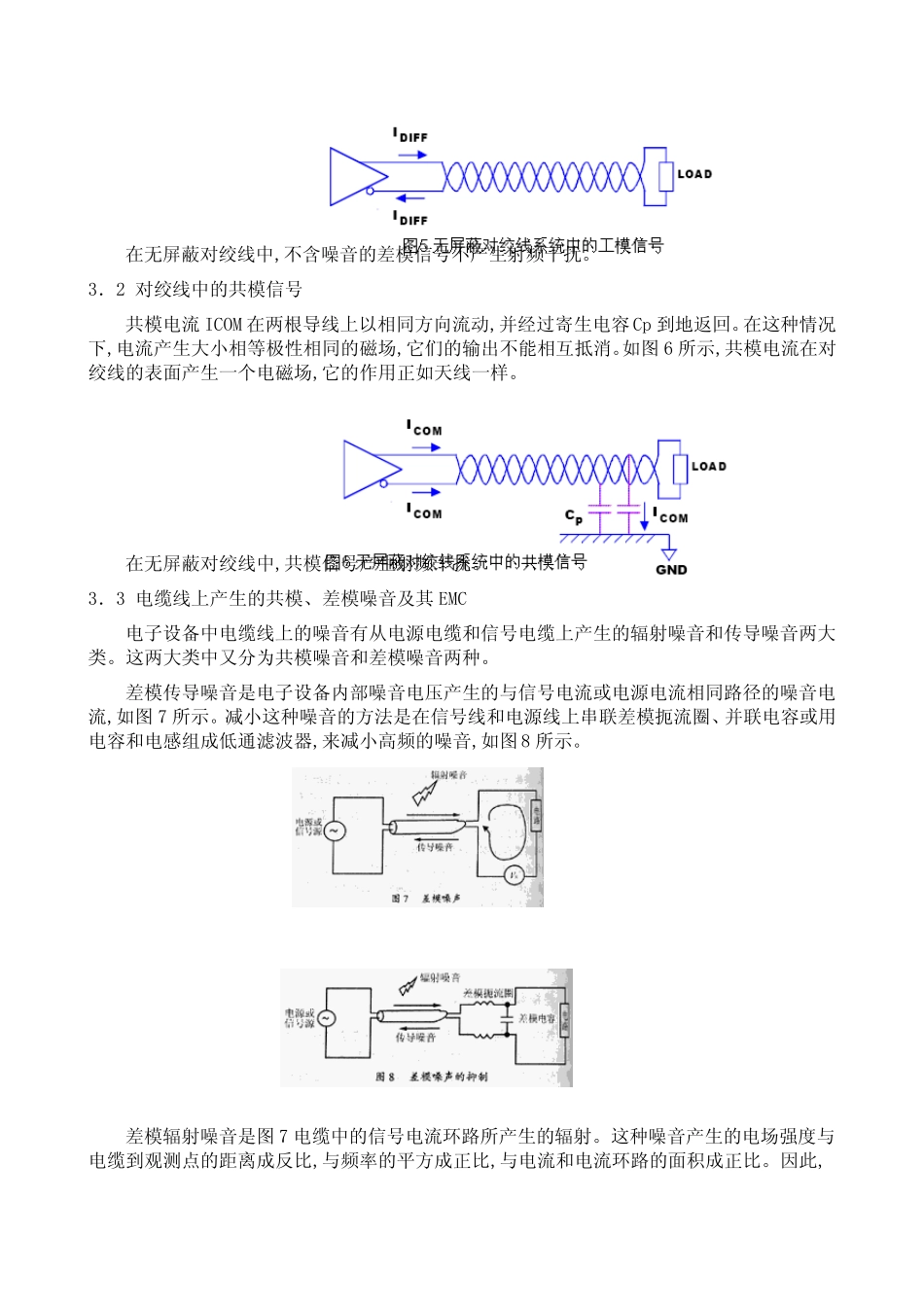

共模和差模信号及其噪音抑制_第3页
3/8
共 模 和 差 模 信 号 及 其 噪 音 抑 制 1 引 言 了 解 共 模 和 差 模 信 号 之 间 的 差 别 ,对 正 确 理 解 脉 冲 磁 路 和 工 作 模 块 之 间 的 关 系 是 至 关 重要 的 。 变 压 器 、 共 模 扼 流 圈 和 自 耦 变 压 器 的 端 接 法 ,对 在 局 域 网 ( LAN) 和 通 信 接 口 电 路 中 减小 共 模 干 扰 起 关 键 作 用 。共 模 噪 音 在 用 无 屏 蔽 对 绞 电 缆 线 的 通 信 系 统 中 ,是 引 起 射 频 干 扰 的 主要 因 素 ,所 以 了 解 共 模 噪 音 将 有 利 于 更 好 地 了 解 我 们 关 心 的 磁 性 界 面 的 电 磁 兼 容 论 点 。本 文 的主 要 目 的 是 阐 述 差 模 和 共 模 信 号 的 关 键 特 性 和 共 模 扼 流 圈 、自 耦 变 压 器 端 接 法 主 要 用 途 ,以 及为 什 么 共 模 信 号 在 无 屏 蔽 对 绞 电 缆 线 上 会 引 起 噪 音 发 射 。在 介 绍 这 些 信 号 特 点 的 同 时 ,还 介 绍了 抑 制 一 般 噪 音 常 用 的 方 法 。 2 差 模 和 共 模 信 号 我 们 研 究 简 单 的 两 线 电 缆 ,在 它 的 终端 接 有 负载阻抗。 每一 线 对 地 的 电 压 用 符号 V1 和 V2来表示。 差 模 信 号 分量是 VDIFF,共 模 信 号 分量是 VCOM,电 缆 和 地 之 间 存在 的 寄生电 容 是 Cp。其 电 路 如图1 所 示,其 波形如图2 所 示。 2.1 差 模 信 号 纯差 模 信 号 是 :V1=-V2 ( 1) 大小 相等,相位差 是 180° VDIFF=V1-V2 ( 2) 因 为 V1 和 V2 对 地 是 对 称的 ,所 以 地 线 上 没有 电 流 流 过。 所 有 的 差 模 电 流 ( IDIFF) 全流过负载。 在 以 电 缆 传 输 信 号 时 ,差 模 信 号 是 作 为 携 带 信 息 “ 想 要 ” 的 信 号 。 局 域 网 ( LAN) 和通 信 中 应 用 的 无 线 收 发 机 的 结 构 中 安 装 的 都 是 差 模 器 件 。 两 个 电 压 ( V1+ V2) 瞬 时 值 之 和 总是 等于 零 。 2.2 共模信号 纯共模信号是: V1=V2=VCOM (...
