共模电感初识

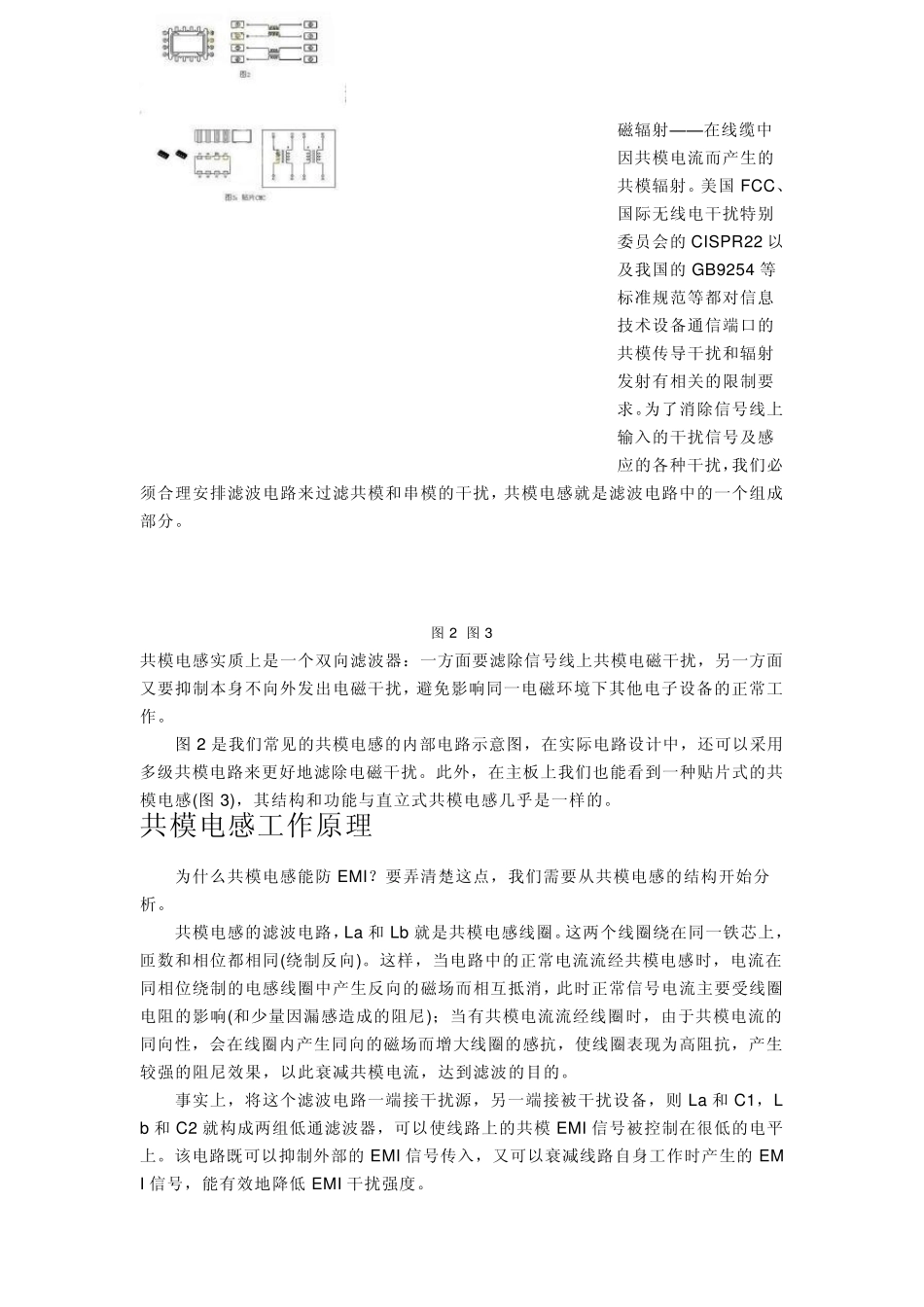

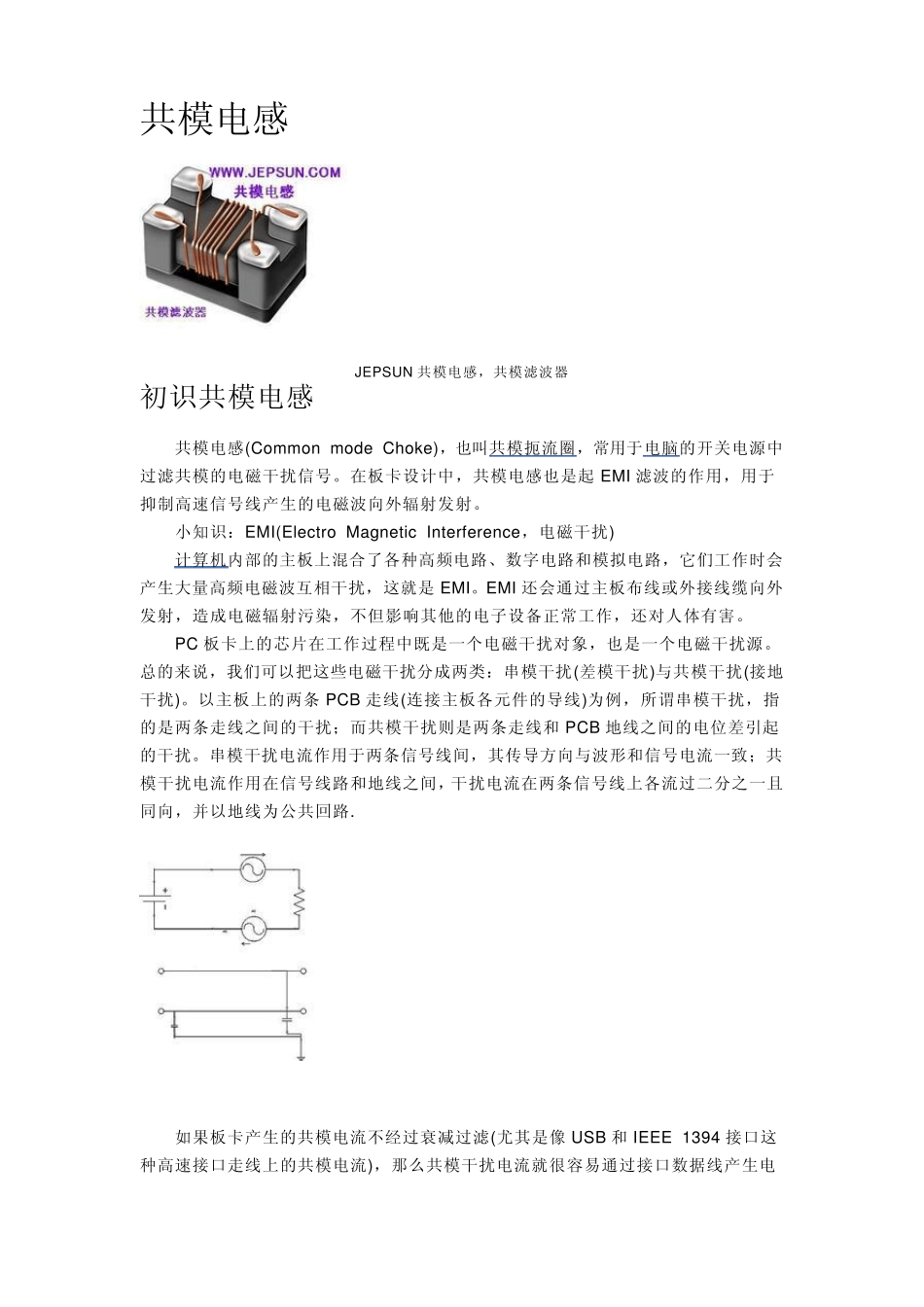

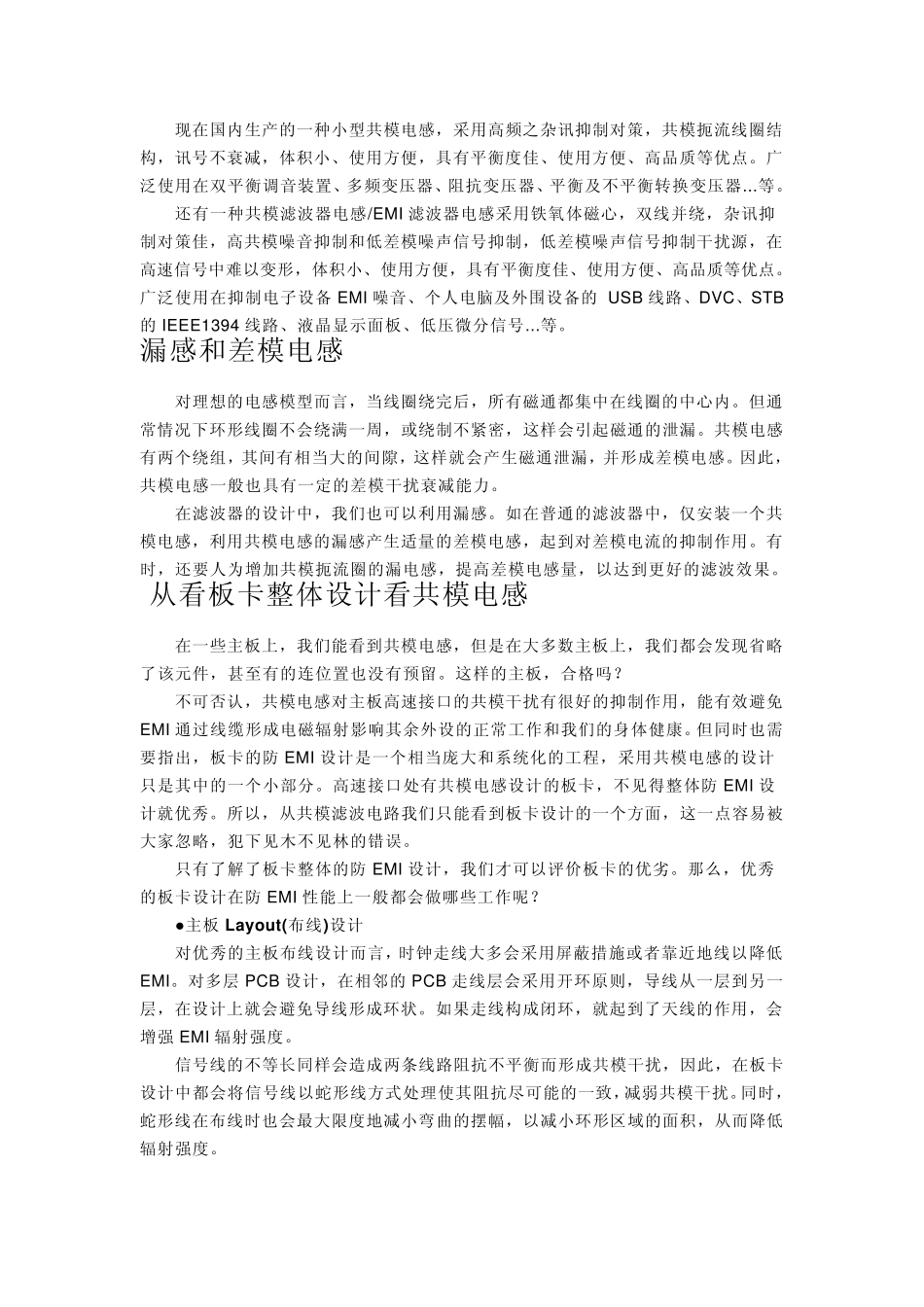

共模电感 JEPSUN 共模电感，共模滤波器 初识共模电感 共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI 滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。 小知识：EMI(Electro Magnetic Interference，电磁干扰) 计算机内部的主板上混合了各种高频电路、数字电路和模拟电路，它们工作时会产生大量高频电磁波互相干扰，这就是EMI。EMI 还会通过主板布线或外接线缆向外发射，造成电磁辐射污染，不但影响其他的电子设备正常工作，还对人体有害。 PC 板卡上的芯片在工作过程中既是一个电磁干扰对象，也是一个电磁干扰源。总的来说，我们可以把这些电磁干扰分成两类：串模干扰(差模干扰)与共模干扰(接地干扰)。以主板上的两条 PCB 走线(连接主板各元件的导线)为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和 PCB 地线之间的电位差引起的干扰。串模干扰电流作用于两条信号线间，其传导方向与波形和信号电流一致；共模干扰电流作用在信号线路和地线之间，干扰电流在两条信号线上各流过二分之一且同向，并以地线为公共回路. 如果板卡产生的共模电流不经过衰减过滤(尤其是像 USB 和 IEEE 1394 接口这种高速接口走线上的共模电流)，那么共模干扰电流就很容易通过接口数据线产生电 磁辐射——在线缆中因共模电流而产生的共模辐射。美国FCC、国际无线电干扰特别委员会的CISPR22 以及我国的GB9254 等标准规范等都对信息技术设备通信端口的共模传导干扰和辐射发射有相关的限制要求。为了消除信号线上输入的干扰信号及感应的各种干扰，我们必须合理安排滤波电路来过滤共模和串模的干扰，共模电感就是滤波电路中的一个组成部分。 图 2 图 3 共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。 图 2 是我们常见的共模电感的内部电路示意图，在实际电路设计中，还可以采用多级共模电路来更好地滤除电磁干扰。此外，在主板上我们也能看到一种贴片式的共模电感(图 3)，其结构和功能与直立式共模电感几乎是一样的。 共模电感工作原理 为什么共模电感能防 EMI？要弄清楚这点，我们需要从共模电感的结构开始分析。 共模电感的滤波电路，La 和 Lb 就是共模电感线圈。这两个线圈绕在同一铁芯上，匝...
