关于Cadencevirtuoso的一些实用技巧

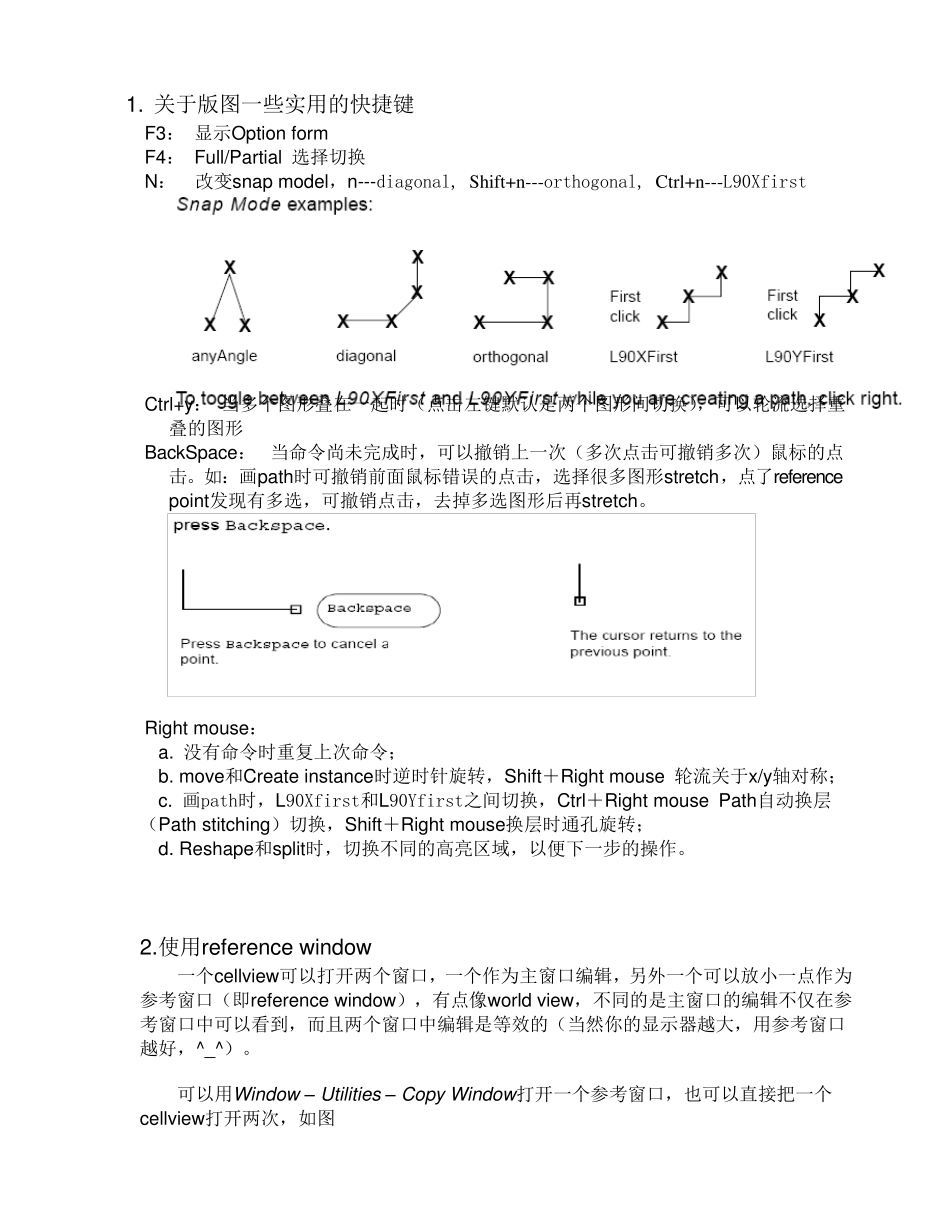

关于Cadencevirtuoso的一些实用技巧_第1页
1/24

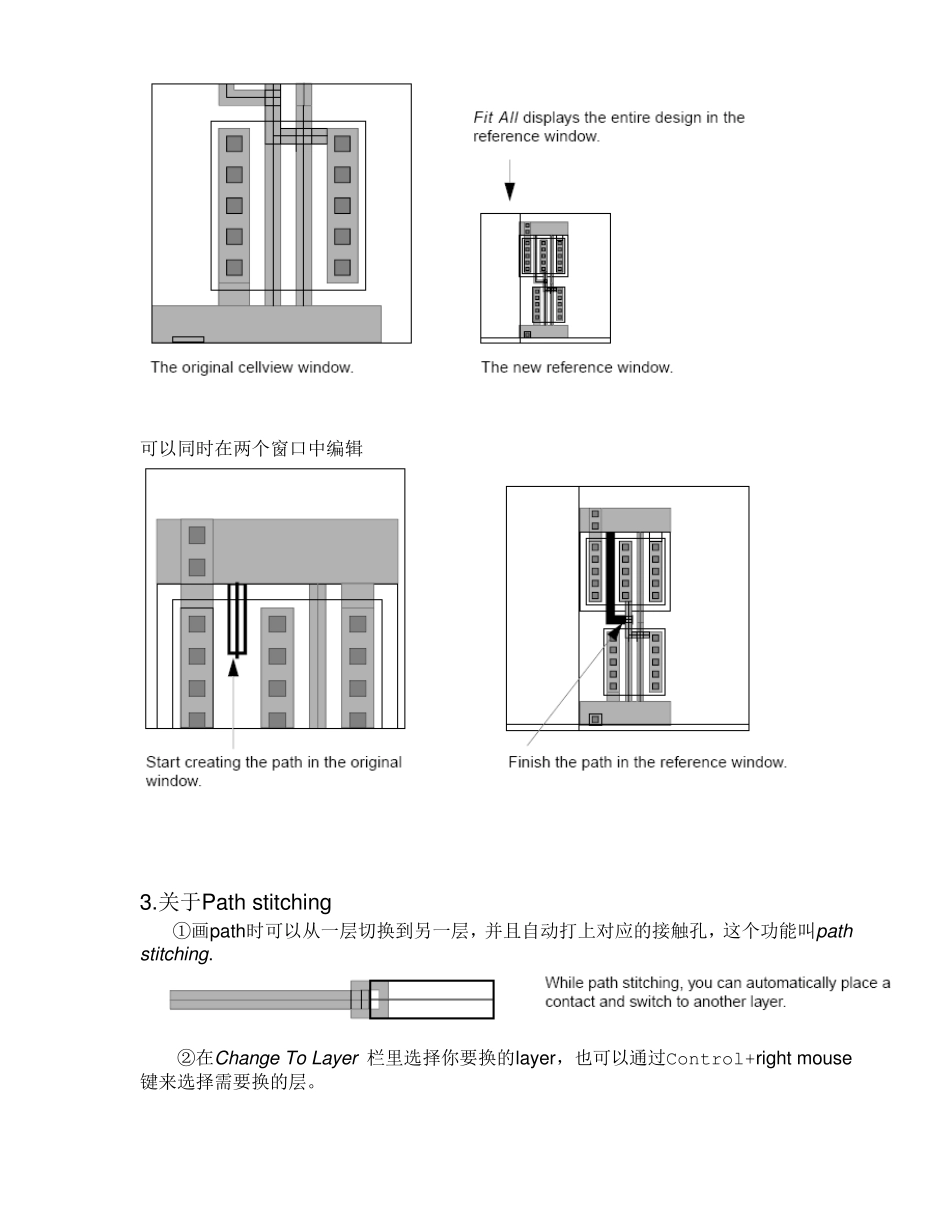

关于Cadencevirtuoso的一些实用技巧_第2页
2/24

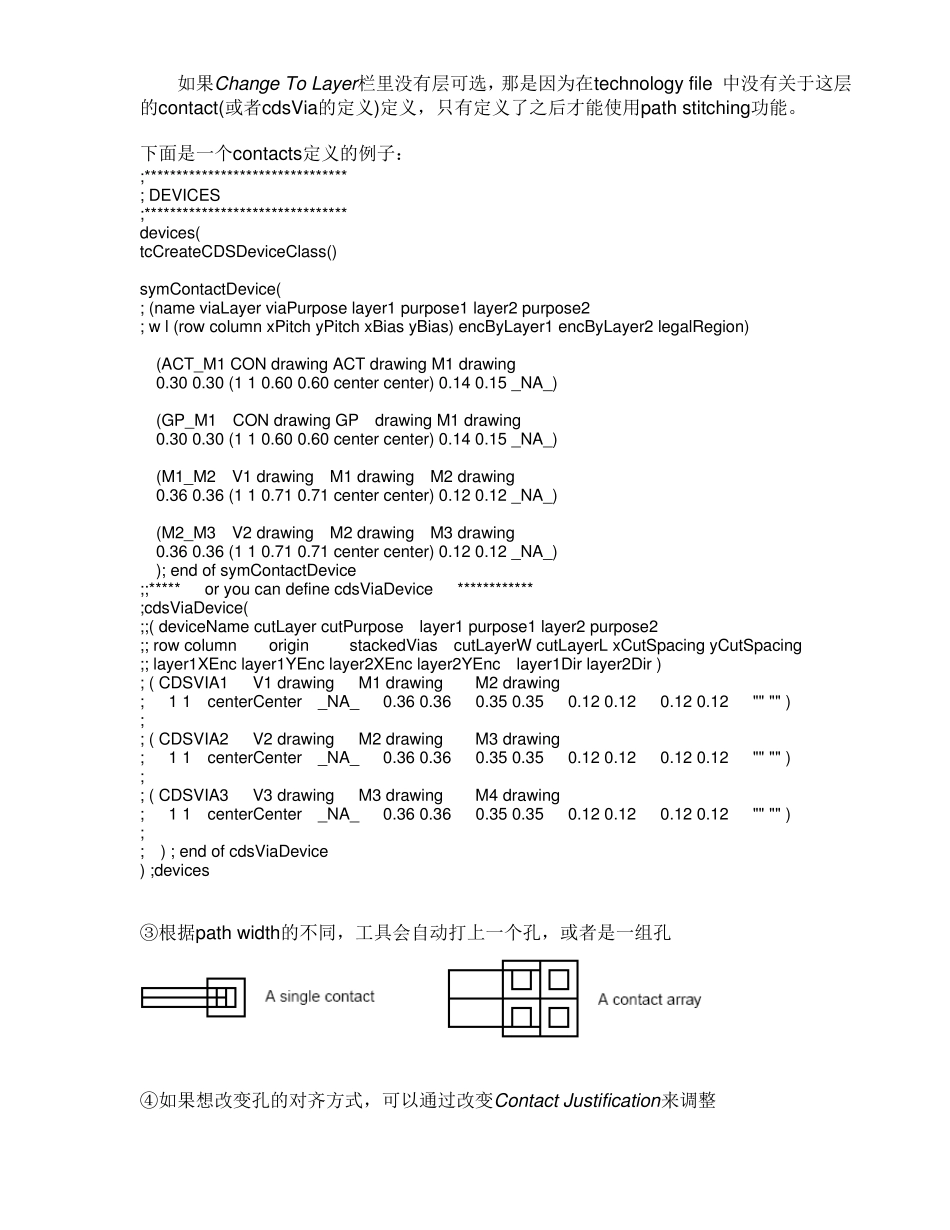

关于Cadencevirtuoso的一些实用技巧_第3页
3/24
1. 关于版图一些实用的快捷键 F3: 显示Option form F4: Full/Partial 选择切换 N: 改变snap model,n---diagonal, Shift+n---orthogonal, Ctrl+n---L90Xfirst Ctrl+y: 当多个图形叠在一起时(点击左键默认是两个图形间切换),可以轮流选择重叠的图形 BackSpace: 当命令尚未完成时,可以撤销上一次(多次点击可撤销多次)鼠标的点击。如:画path时可撤销前面鼠标错误的点击,选择很多图形stretch,点了reference point发现有多选,可撤销点击,去掉多选图形后再stretch。 Right mouse: a. 没有命令时重复上次命令; b. move和Create instance时逆时针旋转,Shift+Right mouse 轮流关于x/y轴对称; c. 画path时,L90Xfirst和L90Yfirst之间切换,Ctrl+Right mouse Path自动换层(Path stitching)切换,Shift+Right mouse换层时通孔旋转; d. Reshape和split时,切换不同的高亮区域,以便下一步的操作。 2.使用reference window 一个cellview可以打开两个窗口,一个作为主窗口编辑,另外一个可以放小一点作为参考窗口(即reference window),有点像world view,不同的是主窗口的编辑不仅在参考窗口中可以看到,而且两个窗口中编辑是等效的(当然你的显示器越大,用参考窗口越好,^_^)。 可以用Window – Utilities – Copy Window打开一个参考窗口,也可以直接把一个cellview打开两次,如图 可以同时在两个窗口中编辑 3.关于Path stitching ①画path时可以从一层切换到另一层,并且自动打上对应的接触孔,这个功能叫path stitching. ②在Change To Lay er 栏里选择你要换的layer,也可以通过Control+right mouse 键来选择需要换的层。 如果Change To Layer栏里没有层可选,那是因为在technology file 中没有关于这层的contact(或者cdsVia的定义)定义,只有定义了之后才能使用path stitching功能。 下面是一个contacts定义的例子: ;******************************** ; DEVICES ;******************************** devices( tcCreateCDSDeviceClass() symContactDevice( ; (name viaLayer viaPurpose layer1 purpose1 layer2 purpose2 ; w l (row column xPitch yPitch xBias yBias) encByLayer1 encByLayer2 legalRegion) (ACT_M1 CON drawing ACT drawing M1 drawing 0.30 0.30 (1 1 0.60 0.60 center center) 0.14 0.15...
