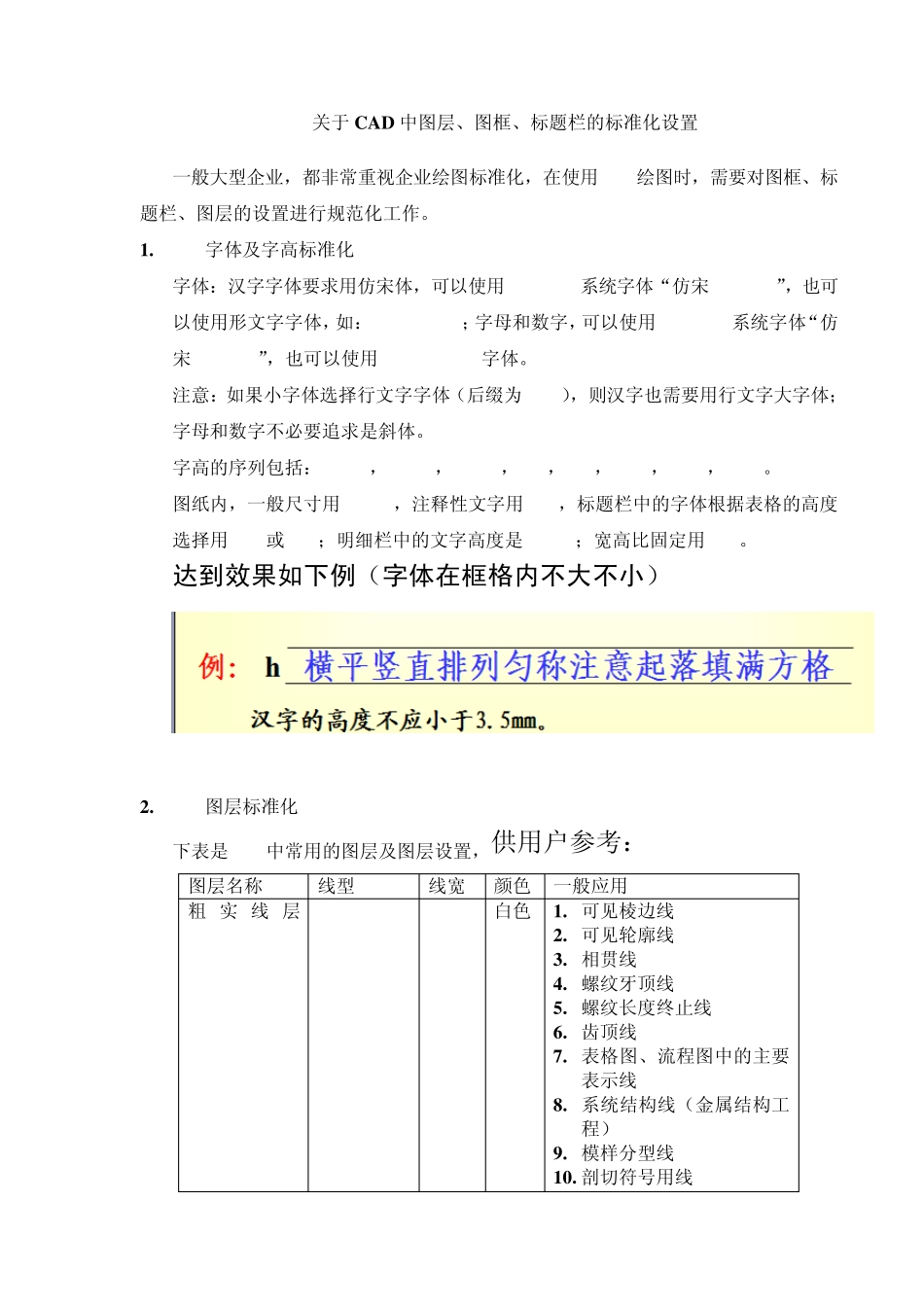

关于CAD中图层、图框、标题栏的标准化设置_第1页
1/11

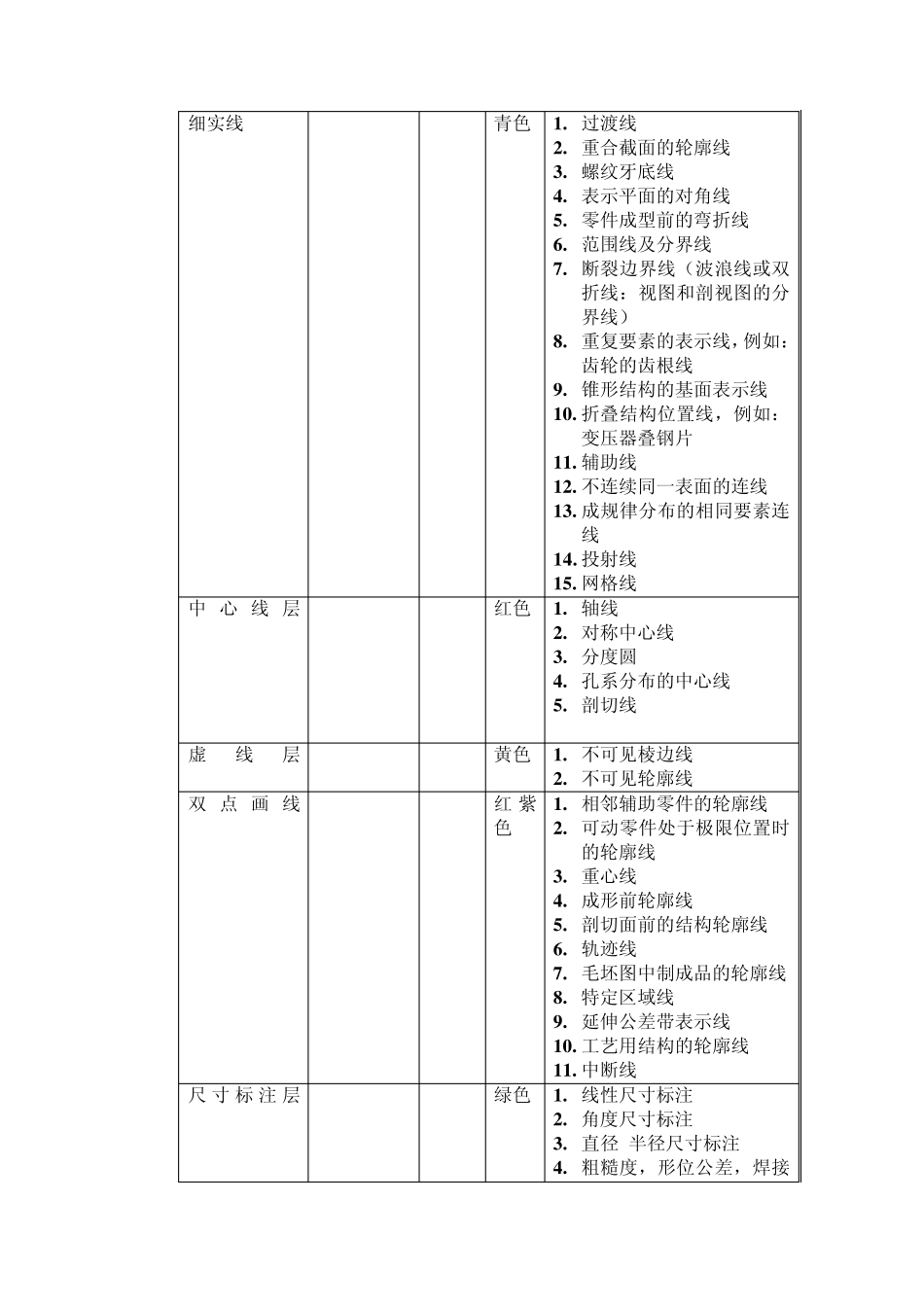

关于CAD中图层、图框、标题栏的标准化设置_第2页
2/11

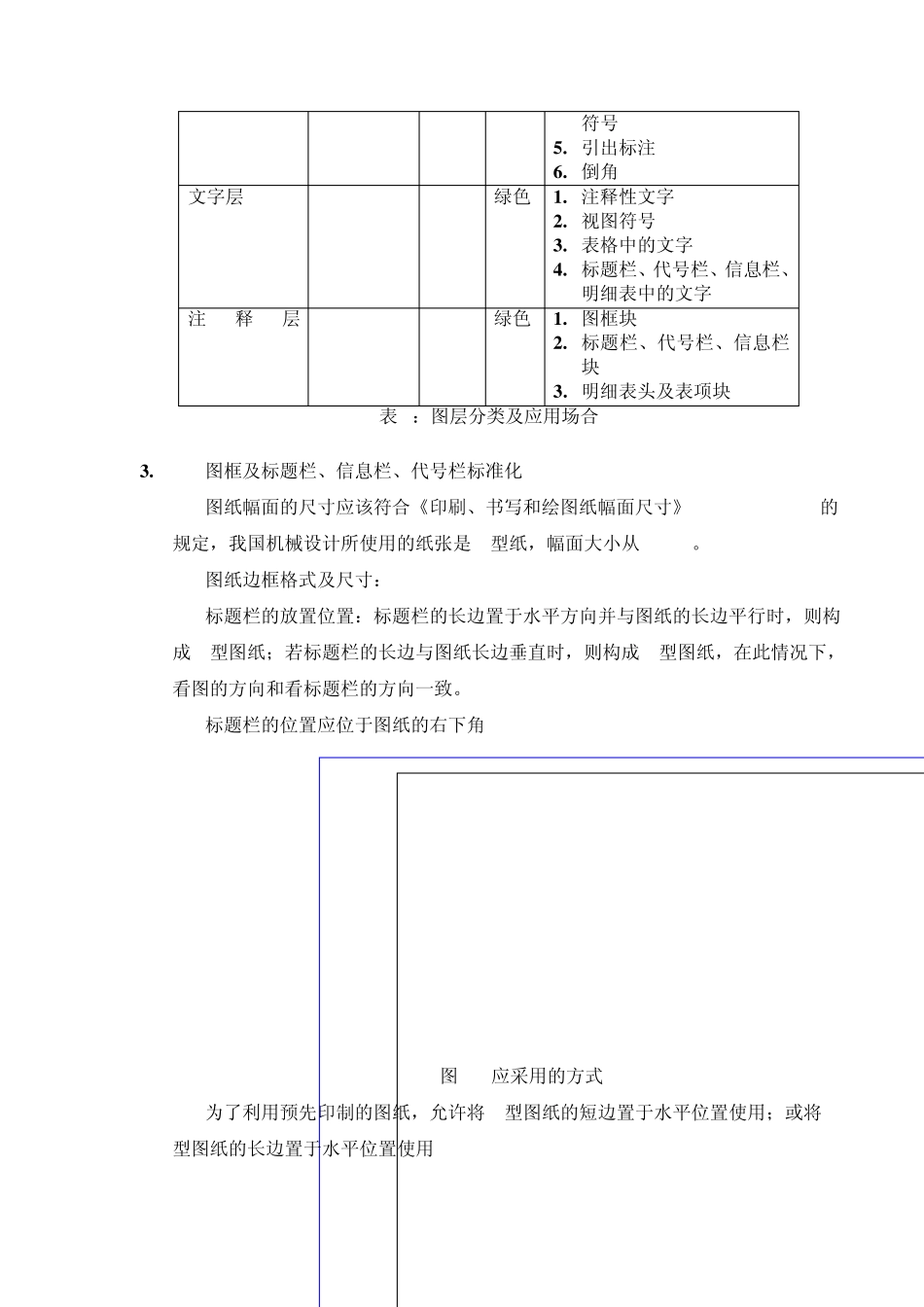

关于CAD中图层、图框、标题栏的标准化设置_第3页
3/11
关于C A D 中图层、图框、标题栏的标准化设置 一般大型企业,都非常重视企业绘图标准化,在使用CAD绘图时,需要对图框、标题栏、图层的设置进行规范化工作。 1. 字体及字高标准化 字体:汉字字体要求用仿宋体,可以使用Windows系统字体“仿宋_GB2312”,也可以使用形文字字体,如:gbcbig.shx;字母和数字,可以使用Windows系统字体“仿宋_GB2312”,也可以使用gbenor.shx字体。 注意:如果小字体选择行文字字体(后缀为.shx),则汉字也需要用行文字大字体;字母和数字不必要追求是斜体。 字高的序列包括:1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm。 图纸内,一般尺寸用3.5mm,注释性文字用5mm,标题栏中的字体根据表格的高度选择用5mm或 7mm;明细栏中的文字高度是 3.5mm;宽高比固定用0.7。 达到效果如下例(字体在框格内不大不小) 2. 图层标准化 下表是 CAD中常用的图层及图层设置,供用户参考: 图层名称 线型 线宽 颜色 一般应用 粗 实 线 层(Thick) Continuous 0.5MM 白色 1. 可见棱边线 2. 可见轮廓线 3. 相贯线 4. 螺纹牙顶线 5. 螺纹长度终止线 6. 齿顶线 7. 表格图、流程图中的主要表示线 8. 系统结构线(金属结构工程) 9. 模样分型线 10. 剖切符号用线 细实线(Thin) Continuous 0.25 青色 1 . 过渡线 2 . 重合截面的轮廓线 3 . 螺纹牙底线 4 . 表示平面的对角线 5 . 零件成型前的弯折线 6 . 范围线及分界线 7 . 断裂边界线(波浪线或双折线:视图和剖视图的分界线) 8 . 重复要素的表示线,例如:齿轮的齿根线 9 . 锥形结构的基面表示线 1 0 . 折叠结构位置线,例如:变压器叠钢片 1 1 . 辅助线 1 2 . 不连续同一表面的连线 1 3 . 成规律分布的相同要素连线 1 4 . 投射线 1 5 . 网格线 中 心 线层(Center) Center 0.25 红色 1 . 轴线 2 . 对称中心线 3 . 分度圆 4 . 孔系分布的中心线 5 . 剖切线 虚线层(Dashed) Hidden 0.25 黄色 1 . 不可见棱边线 2 . 不可见轮廓线 双点 画 线(Divide) Divide 0.25 红 紫色 1 . 相邻辅助零件的轮廓线 2 . 可动零件处于极限位置时的轮廓线 3 . 重心线 4 . 成形前轮廓线 5 . 剖切面前的结构轮廓线 6 . 轨迹线 7 . 毛坯图中制成品的轮廓线 8 . 特定区域线 9 . 延伸公差带表示线 1 0 . 工艺用结构的轮廓线...
