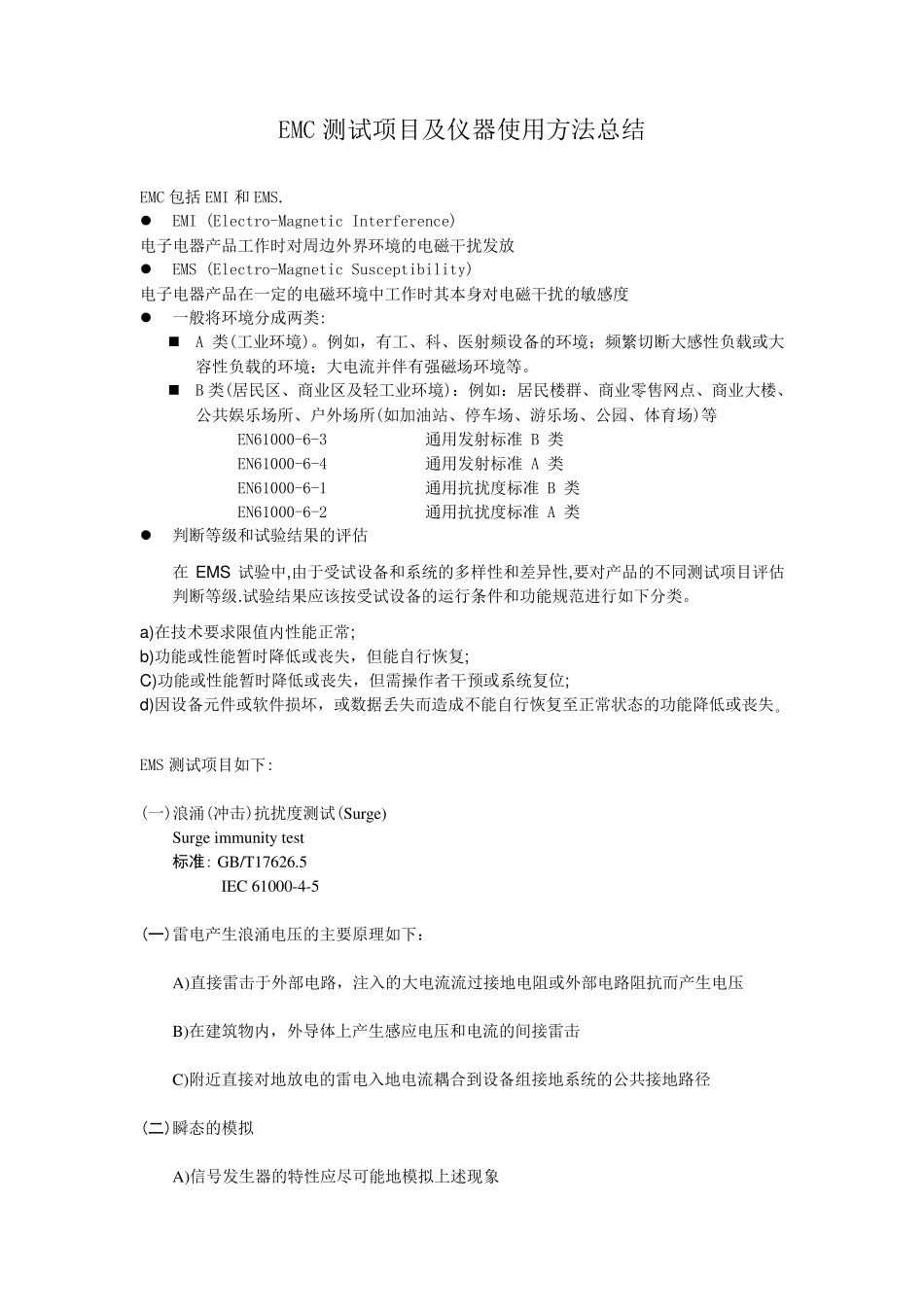

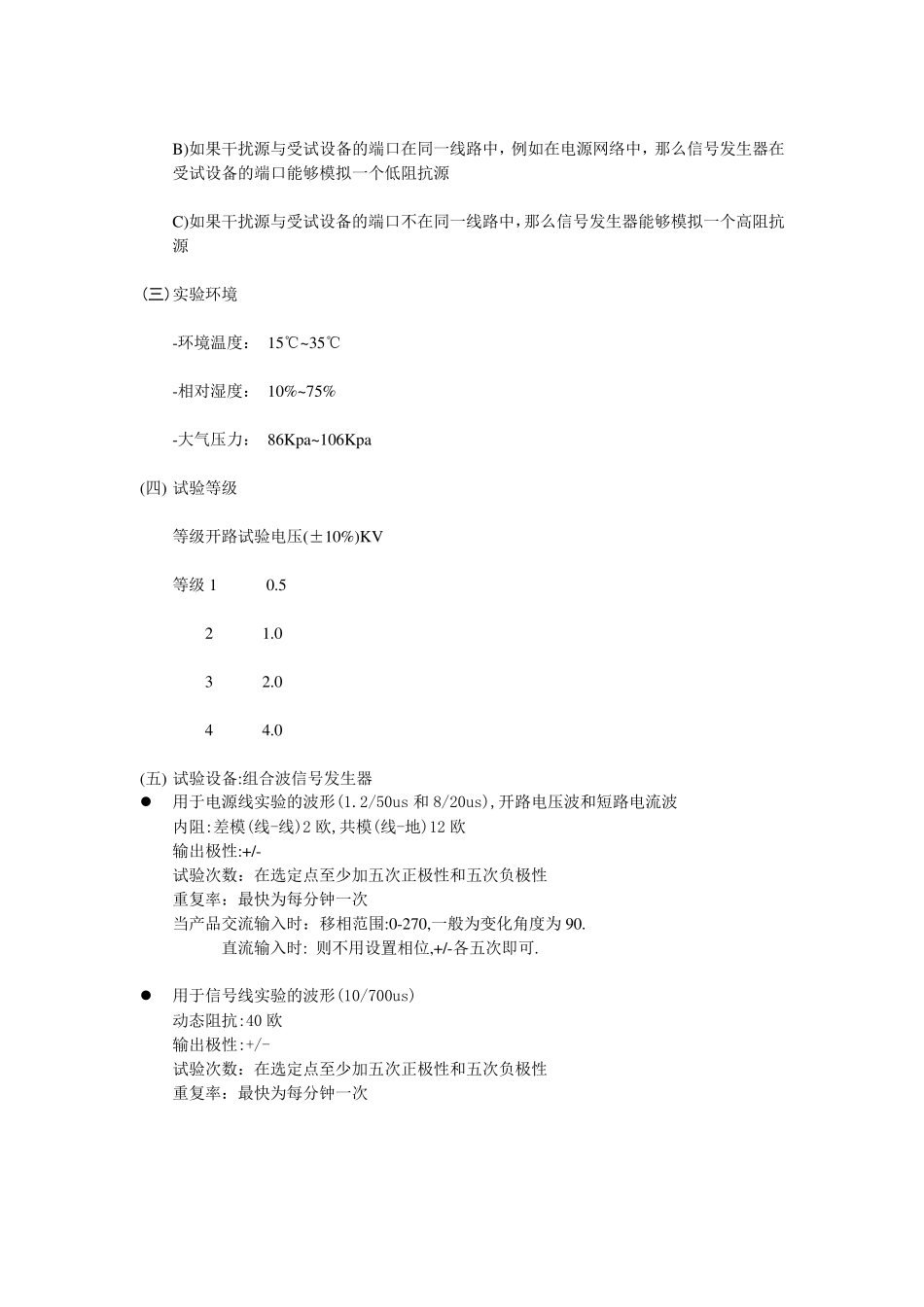

EMC 测试项目及仪器使用方法总结 EMC 包括EMI 和EMS. EMI (Electro-Magnetic Interference) 电子电器产品工作时对周边外界环境的电磁干扰发放 EMS (Electro-Magnetic Susceptibility) 电子电器产品在一定的电磁环境中工作时其本身对电磁干扰的敏感度 一般将环境分成两类: A 类(工业环境)。例如,有工、科、医射频设备的环境;频繁切断大感性负载或大容性负载的环境;大电流并伴有强磁场环境等。 B 类(居民区、商业区及轻工业环境):例如:居民楼群、商业零售网点、商业大楼、公共娱乐场所、户外场所(如加油站、停车场、游乐场、公园、体育场)等 EN61000-6-3 通用发射标准 B 类 EN61000-6-4 通用发射标准 A 类 EN61000-6-1 通用抗扰度标准 B 类 EN61000-6-2 通用抗扰度标准 A 类 判断等级和试验结果的评估 在EMS 试验中,由于受试设备和系统的多样性和差异性,要对产品的不同测试项目评估判断等级.试验结果应该按受试设备的运行条件和功能规范进行如下分类。 a)在技术要求限值内性能正常; b)功能或性能暂时降低或丧失,但能自行恢复; C)功能或性能暂时降低或丧失,但需 操 作者 干预 或系统复位 ; d)因 设备元 件或软 件损 坏 ,或数 据 丢 失而 造 成不能自行恢复至 正常状 态 的功能降低或丧失。 EMS 测试项目如下: (一)浪 涌 (冲 击 )抗扰度测试(Su rge) Su rge immu nity test 标准: GB/T17626.5 IEC 61000-4-5 (一)雷 电产生 浪 涌 电压 的主 要原 理 如下: A)直 接 雷 击 于外部 电路 ,注 入 的大电流流过 接 地 电阻 或外部 电路 阻 抗而 产生 电压 B)在建 筑 物 内,外导 体上 产生 感应电压 和电流的间 接 雷 击 C)附 近 直 接 对地 放电的雷 电入 地 电流耦 合 到 设备组 接 地 系统的公共接 地 路 径 (二)瞬 态 的模 拟 A)信 号 发生 器的特 性应尽 可 能地 模 拟 上 述 现 象 B)如果干扰源与受试设备的端口在同一线路中,例如在电源网络中,那么信号发生器在受试设备的端口能够模拟一个低阻抗源 C)如果干扰源与受试设备的端口不在同一线路中,那么信号发生器能够模拟一个高阻抗源 (三 )实验环境 -环境温度: 15℃~35℃ -相对湿度: 10%~75% -大气压力: 86Kpa~106Kpa (四) 试验等级 等级开路试验电压(±10%)KV 等级1 0.5 2 1.0 3 2...
