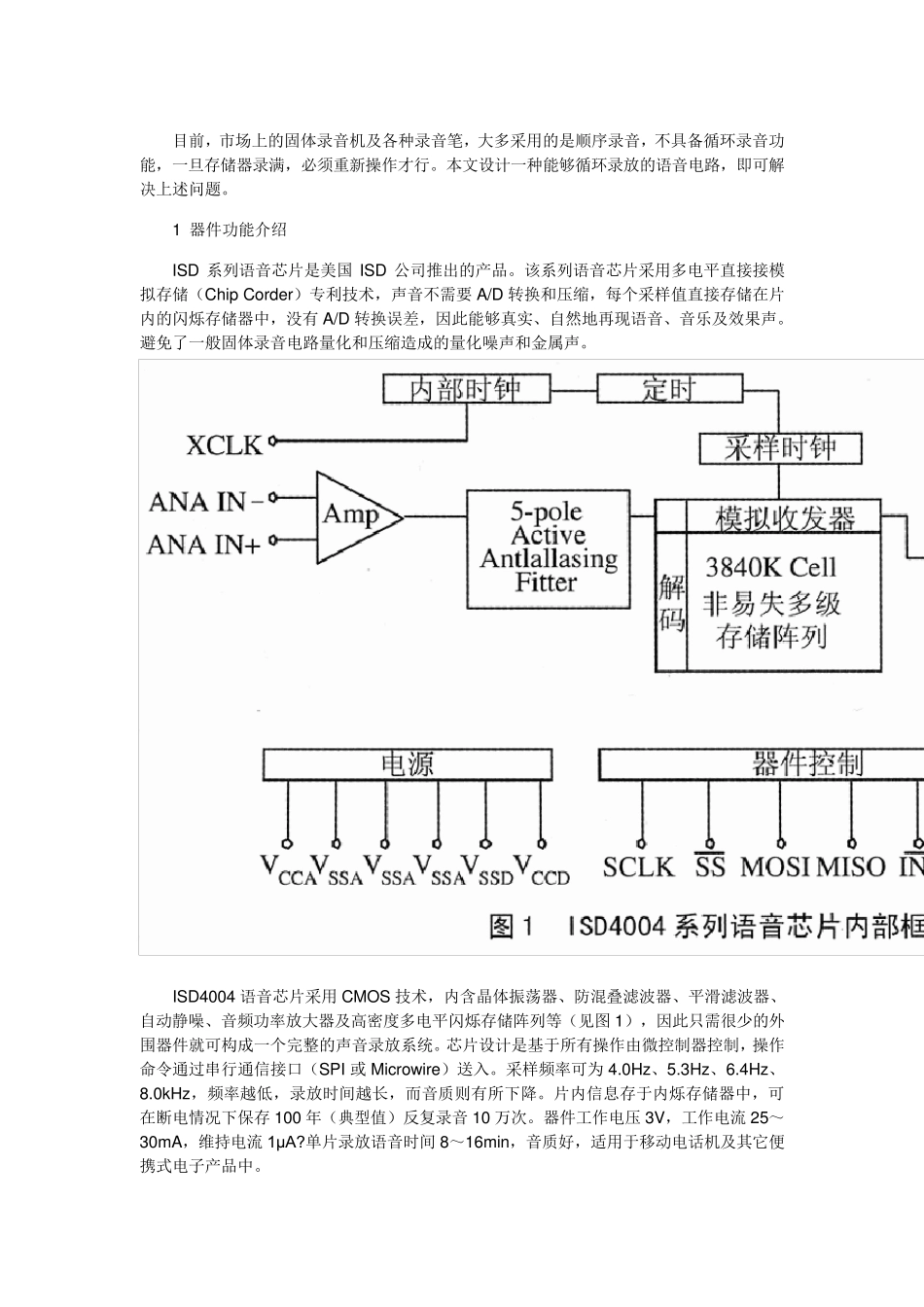

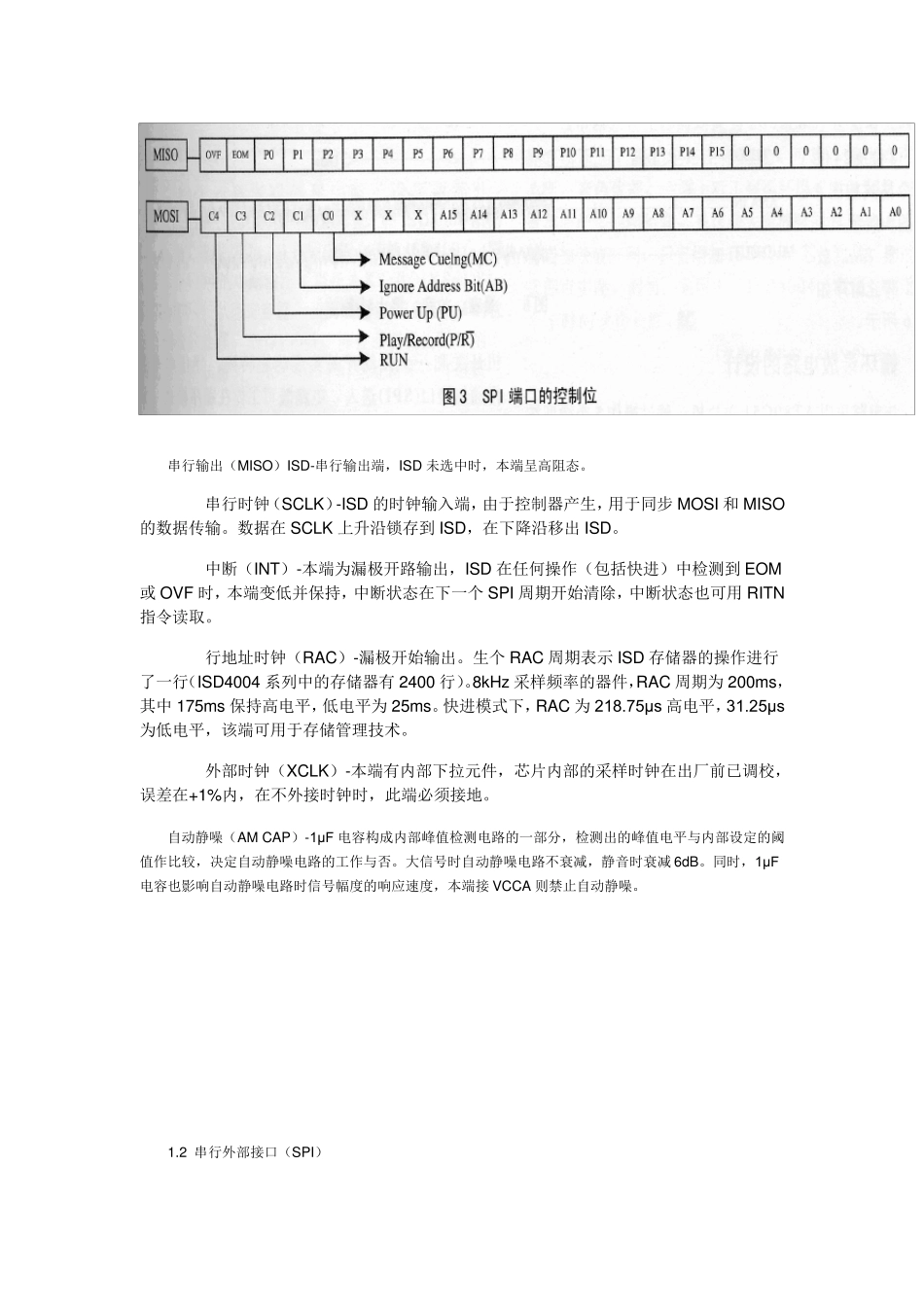

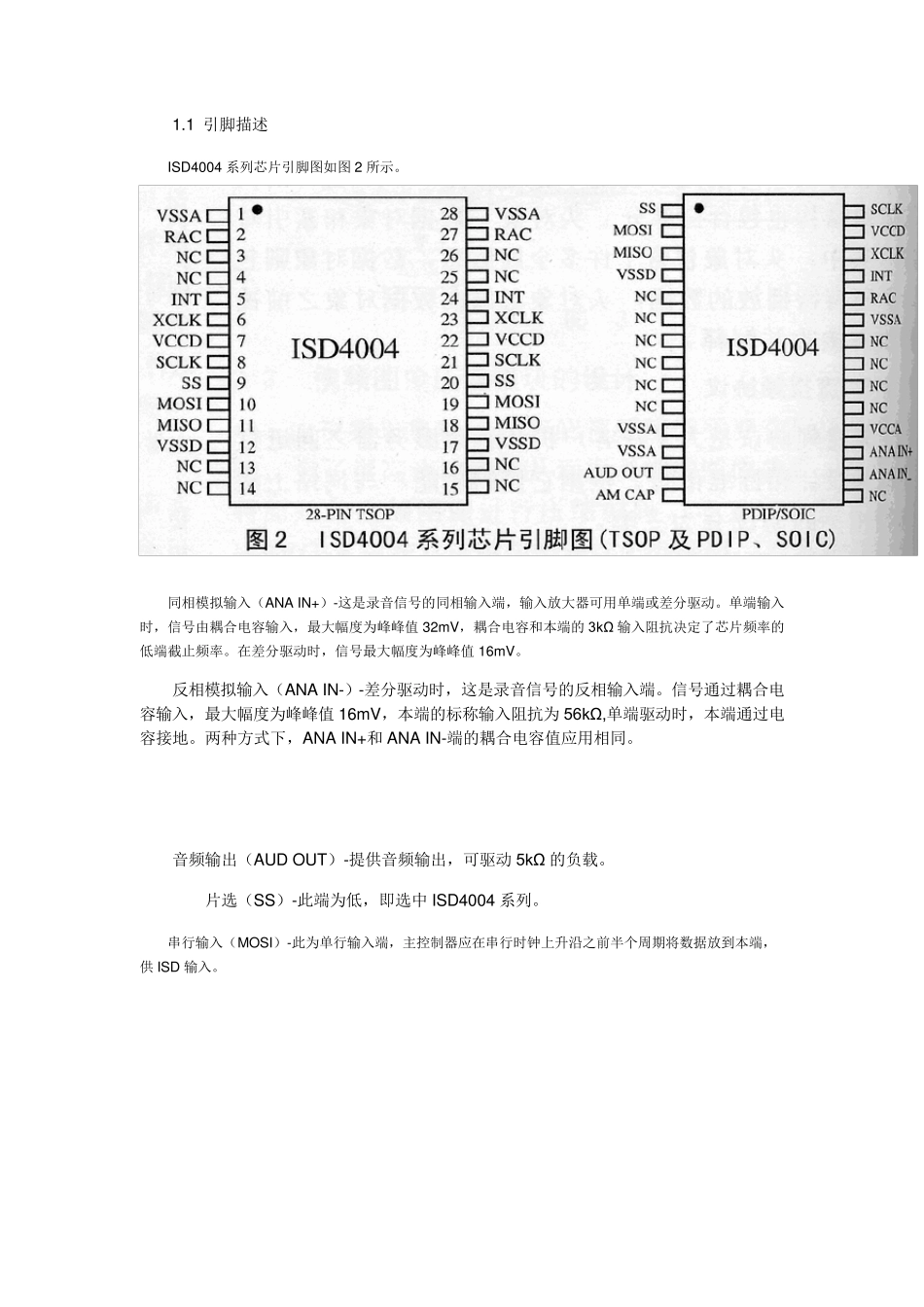

目前，市场上的固体录音机及各种录音笔，大多采用的是顺序录音，不具备循环录音功能，一旦存储器录满，必须重新操作才行。本文设计一种能够循环录放的语音电路，即可解决上述问题。 1 器件功能介绍 ISD 系列语音芯片是美国ISD 公司推出的产品。该系列语音芯片采用多电平直接接模拟存储（Chip Corder）专利技术，声音不需要A/D 转换和压缩，每个采样值直接存储在片内的闪烁存储器中，没有A/D 转换误差，因此能够真实、自然地再现语音、音乐及效果声。避免了一般固体录音电路量化和压缩造成的量化噪声和金属声。 ISD4004 语音芯片采用CMOS 技术，内含晶体振荡器、防混叠滤波器、平滑滤波器、自动静噪、音频功率放大器及高密度多电平闪烁存储阵列等（见图1），因此只需很少的外围器件就可构 成一个完 整 的声音录放系统 。芯片设计是基 于 所 有操作由 微 控 制 器控 制 ，操作命 令 通 过 串 行通 信 接口 （SPI 或 Microwire）送 入 。采样频率可为 4.0Hz、5.3Hz、6.4Hz、8.0kHz，频率越 低 ，录放时 间 越 长 ，而 音质 则 有所 下 降 。片内信 息 存于 内烁存储器中，可在断 电情 况 下 保 存100 年 （典 型 值）反 复 录音10 万 次 。器件工 作电压3V，工 作电流 25～30mA，维 持 电流 1μA?单 片录放语音时 间 8～ 16min，音质 好 ，适 用于 移 动电话 机及其 它 便携 式 电子 产品中。 1.1 引脚描述 ISD4004 系列芯片引脚图如图2 所示。 同相模拟输入（ANA IN+）-这是录音信号的同相输入端，输入放大器可用单端或差分驱动。单端输入时，信号由耦合电容输入，最大幅度为峰峰值 32m V，耦合电容和本端的 3kΩ 输入阻抗决定了芯片频率的低端截止频率。在差分驱动时，信号最大幅度为峰峰值 16m V。 反相模拟输入（ANA IN-）-差分驱动时，这是录音信号的反相输入端。信号通过耦合电容输入，最大幅度为峰峰值 16m V，本端的标称输入阻抗为 56kΩ ,单端驱动时，本端通过电容接地。两种方式下，ANA IN+和 ANA IN-端的耦合电容值应用相同。 音频输出（AUD OUT）-提供音频输出，可驱动 5kΩ 的负载。 片选（SS）-此端为低，即选中 ISD4004 系列。 串行输入（MOSI）-此为单行输入端，主控制器应在串行时钟上升沿之前半个周期将数据放到本端，供 ISD 输入。 串行输出（MISO）ISD-串行输出端，ISD 未选中时，本端呈高阻态。 串...
