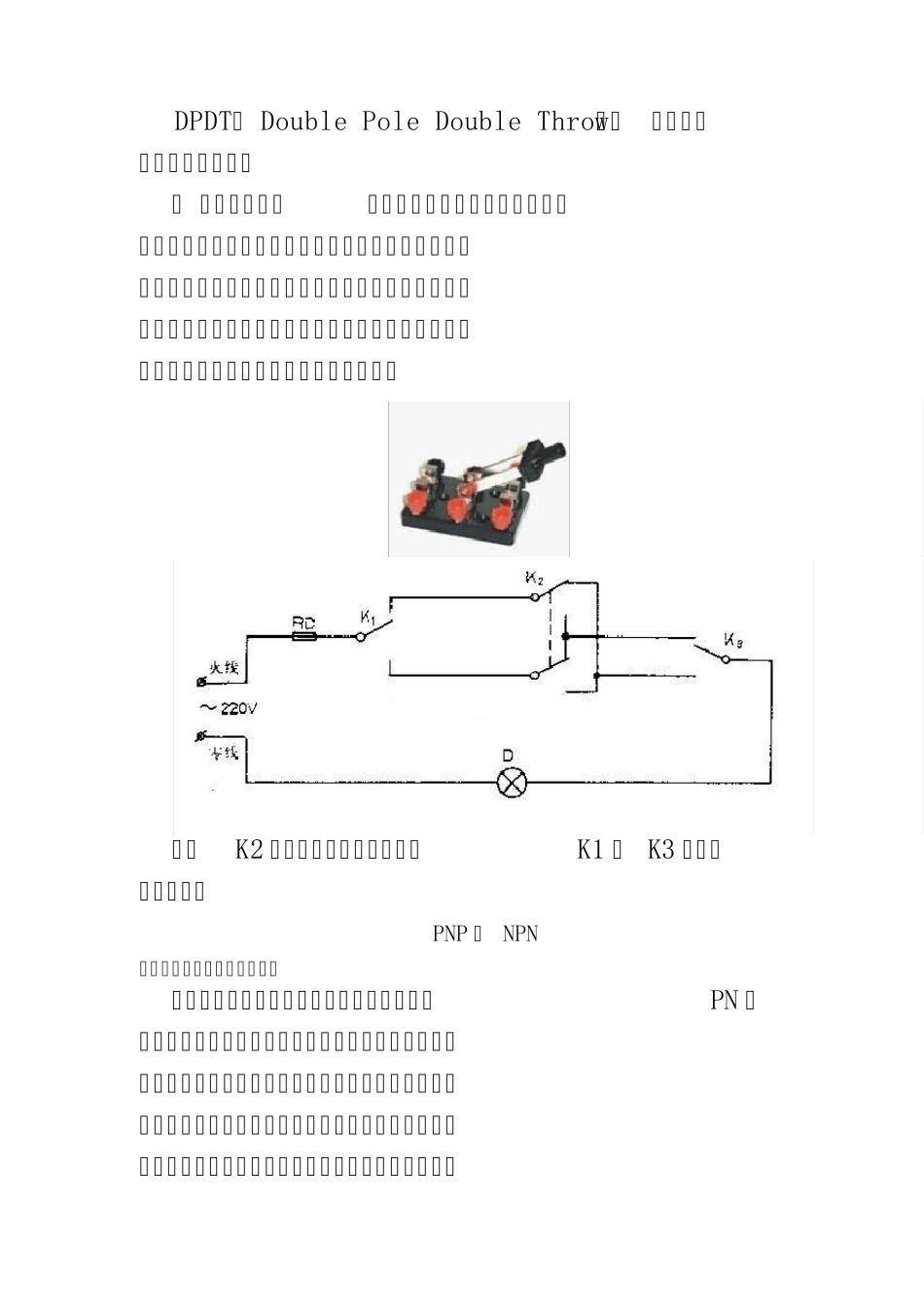

SPDT 和 DPDT SPDT( Single Pole Double Throw)是单刀双掷的意思,电器接线的一种方式。 以单刀双掷开关为例: 单刀双掷开关由动端和不动端组成,动端就是所谓的“刀”,它应该连接电源的进线,也就是来电的一端,一般也是与开关的手柄相连的一端;另外的两端就是电源输出的两端,也就是所谓的不动端,它们是与用电设备相连的。 如图左边为单刀单掷,右边为单刀双掷 它的作用,一是可以控制电源向两个不同的方向输出,也就是说可以用来控制两台设备,或者也可以 控制同一台设备作转换运转方向使用。 使用举例: 当刀置于c 点时电动机由左边电源供电,当刀置于 b 点时由右边电源供电。刀只能放于c 点或者b点,没有第三种情况。 DPDT( Double Pole Double Throw)是双刀双掷的一种接线方式。 以 双刀双掷开关为例,双刀双掷开关其实是两个单刀双掷开关并列而成,其接线方式与每个单刀双掷完全一样,其两个刀通过一个绝缘塑料相连,然后共用一个手柄。双刀双掷开关每一边相当于一个单刀双掷开关,可以做两个单刀双掷开关使用。 其中K2 就是一个双刀双掷开关。K1 和 K3 是单刀双掷开关。 PNP 和 NPN 一.开关三极管的工作原理: 截止状态:当加在三极管发射结的电压小于PN 结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,即为三极管的截止状态饱和导通状态:当加在三极管发射结的电压大于PN 结的导通电压,并且当基极的电流增大到一定程度时,集电极电流不再随着基极电流的增大而增大,而是处于某一定值附近不再怎么变化,此时三极管失去电流放大作用,集电极和发射极之间的电压很小,集电极和发射极之间相当于开关的导通状态,即为三极管的导通状态。开关三极管正是基于三极管的开关特性来工作的。 PNP 型三极管: 由 2 块 P 型半导体中间夹着1 块 N 型半导体所组成的三极管,称为PNP 型三极管。也可以描述成,电流从发射极E 流入的三极管. PNP 型三极管发射极电位最高,集电极电位最低,UBE<0. NPN 型三极管: 由 2 块 N 型半导体中间夹着一块P 型半导体所组成的三极管,称为NPN 型三极管. 也可以描述成,电流从发射极E 流出的三极管. 两者的区别: NPN 和 PNP 主要就是电流方向和电压正负不同,说得“专业”一点,就是“极性”问题。 NPN 是用 B→ E 的电流(IB)控制 C→ E 的电流...
