关于中高压管线试压用盲板的选择111

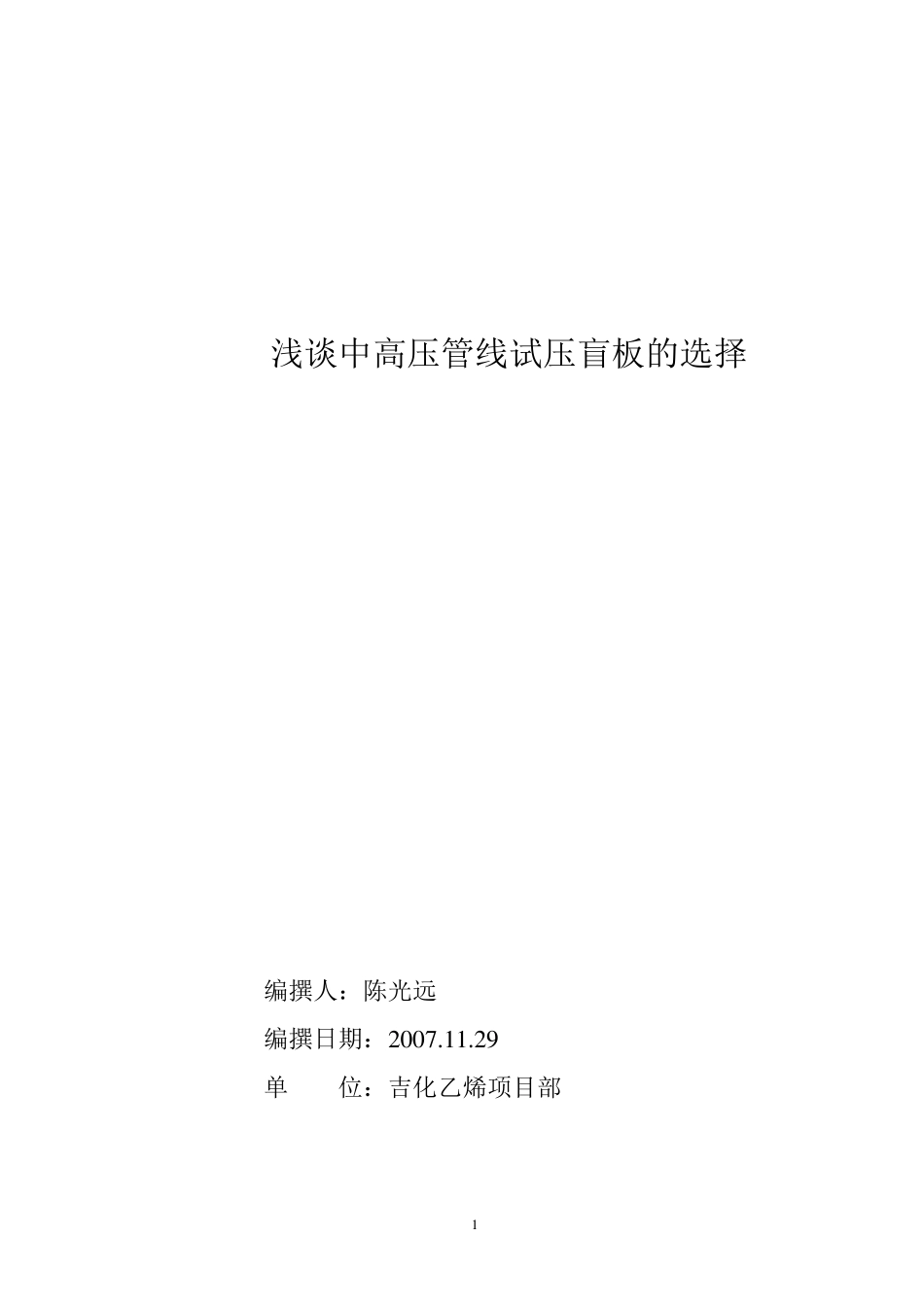

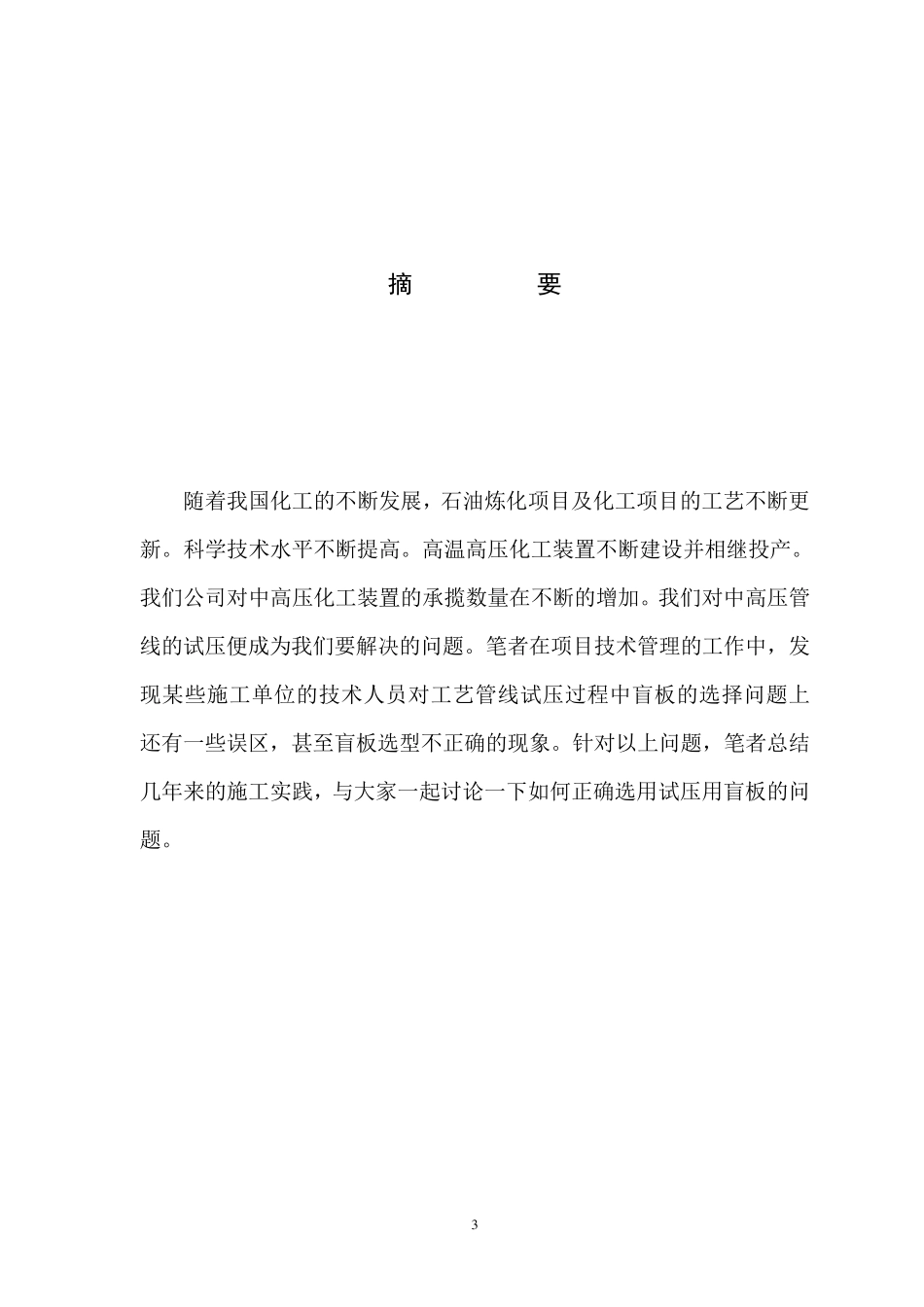

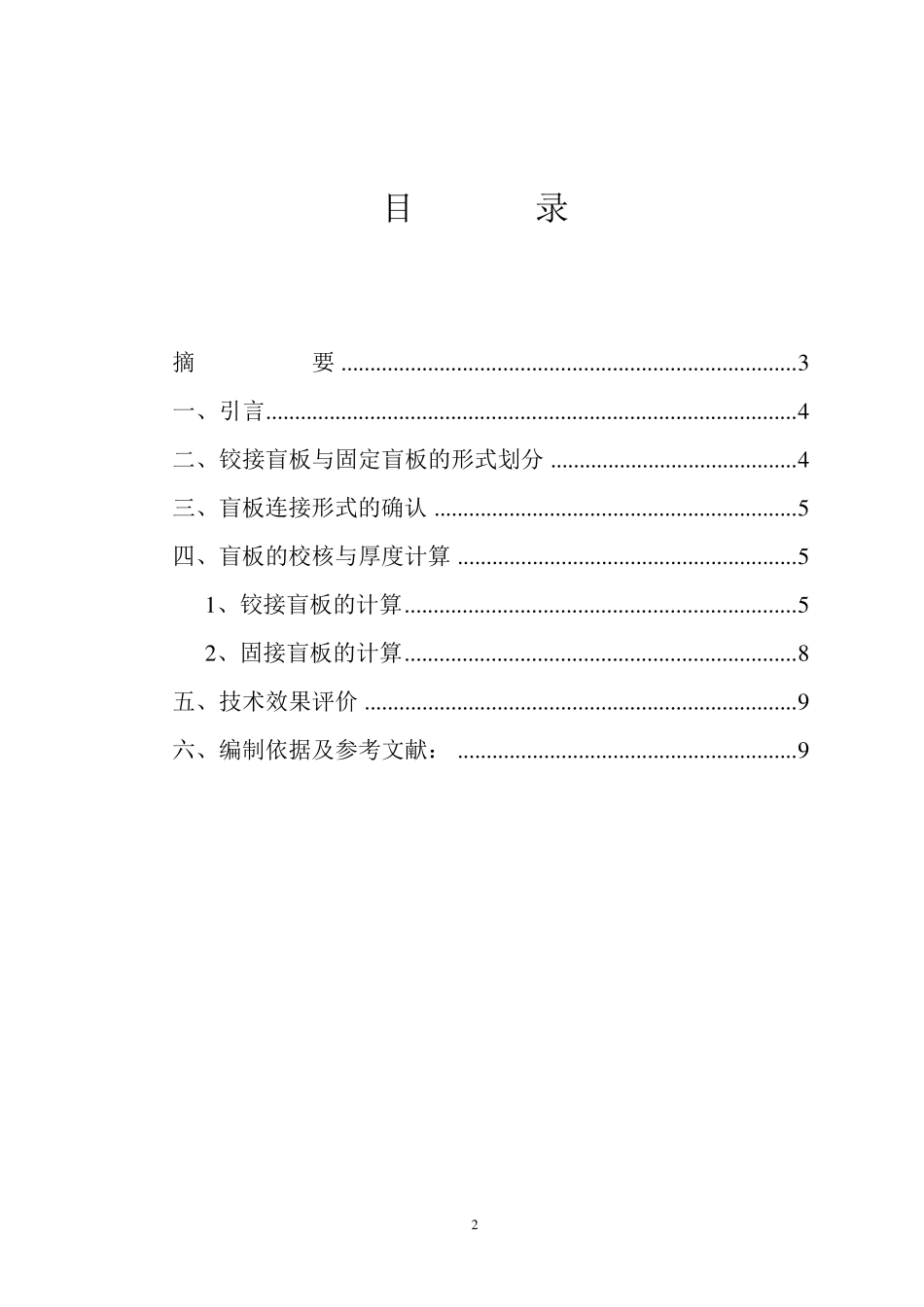

1 浅谈中高压管线试压盲板的选择 编撰人：陈光远 编撰日期：2 0 0 7 .1 1 .2 9 单 位：吉化乙烯项目部 2 目 录 摘 要 ............................................................................... 3 一、引言 ............................................................................................ 4 二、铰接盲板与固定盲板的形式划分 ........................................... 4 三、盲板连接形式的确认 ............................................................... 5 四、盲板的校核与厚度计算 ........................................................... 5 1 、铰接盲板的计算 .................................................................... 5 2 、固接盲板的计算 .................................................................... 8 五、技术效果评价 ........................................................................... 9 六、编制依据及参考文献： ........................................................... 9 3 摘 要 随着我国化工的不断发展，石油炼化项目及化工项目的工艺不断更新。科学技术水平不断提高。高温高压化工装置不断建设并相继投产。我们公司对中高压化工装置的承揽数量在不断的增加。我们对中高压管线的试压便成为我们要解决的问题。笔者在项目技术管理的工作中，发现某些施工单位的技术人员对工艺管线试压过程中盲板的选择问题上还有一些误区，甚至盲板选型不正确的现象。针对以上问题，笔者总结几年来的施工实践，与大家一起讨论一下如何正确选用试压用盲板的问题。 4 一、引言 我们要想实现对试压用盲板的正确选择，首先要清楚以下问题，即，在什么情况下盲板应力计算采用周界铰支计算公式计算圆形平板的中心应力。而在什么情况下盲板应力计算采用周界固定计算公式计算圆形平板的中心应力。因此要弄清楚以上问题前提是我们必须清楚：试压用的管线与盲板在什么样的连接情况下属于铰接，而在什么情况下管与盲板的连接属于固定连接形式。 二、铰接盲板与固定盲板的形式划分 首先我们先对工程施工中工艺管线试压用盲板的使用形式作一下总结。 我们来看以下的盲板连接形式的图例： （图 A ） （图 B） （图 C） 盲板 盲板 盲板 5 对于以上盲板的使用方式要针对我们施工现场的实际情况而定。...
