关于低压断路器的选择

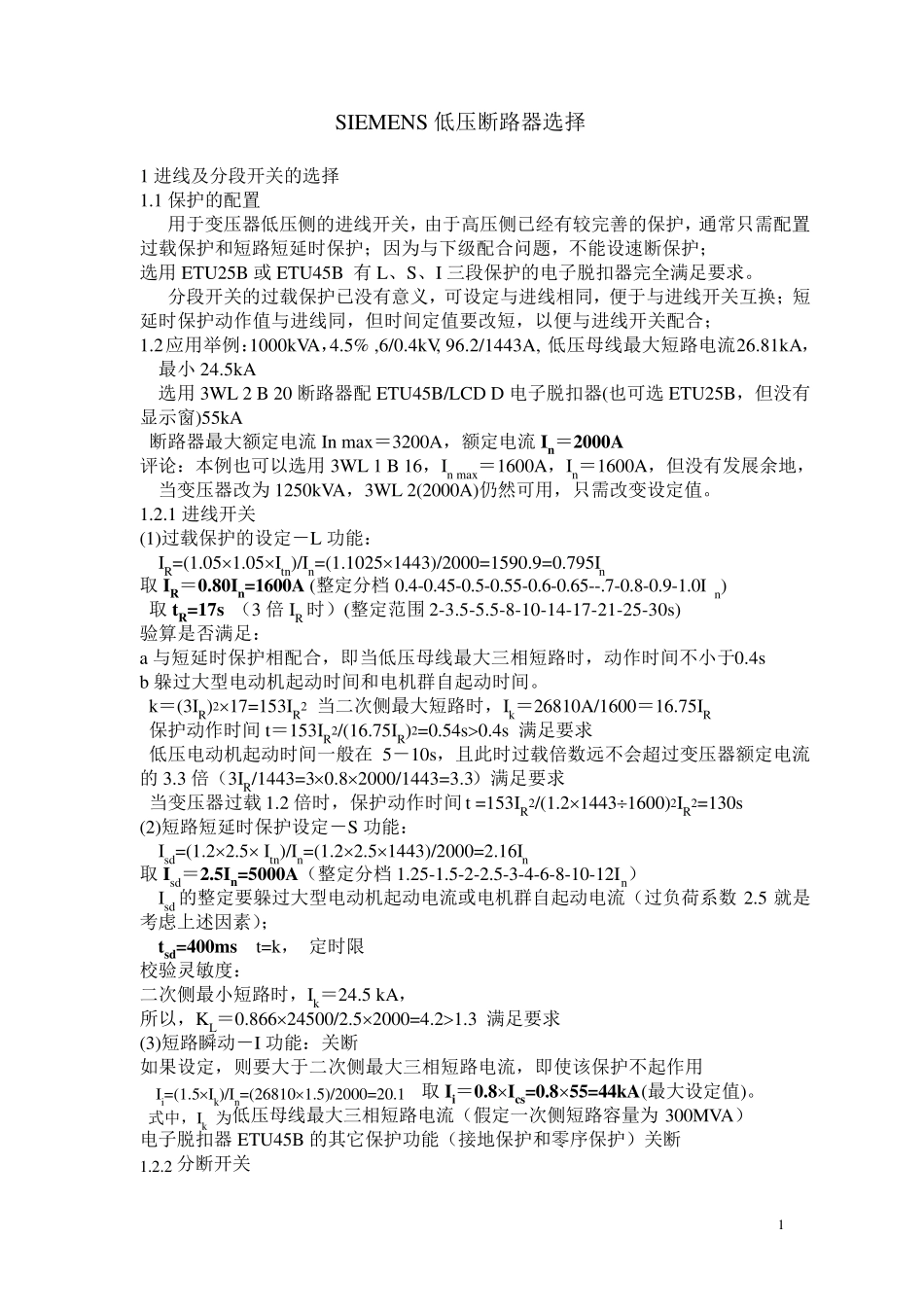

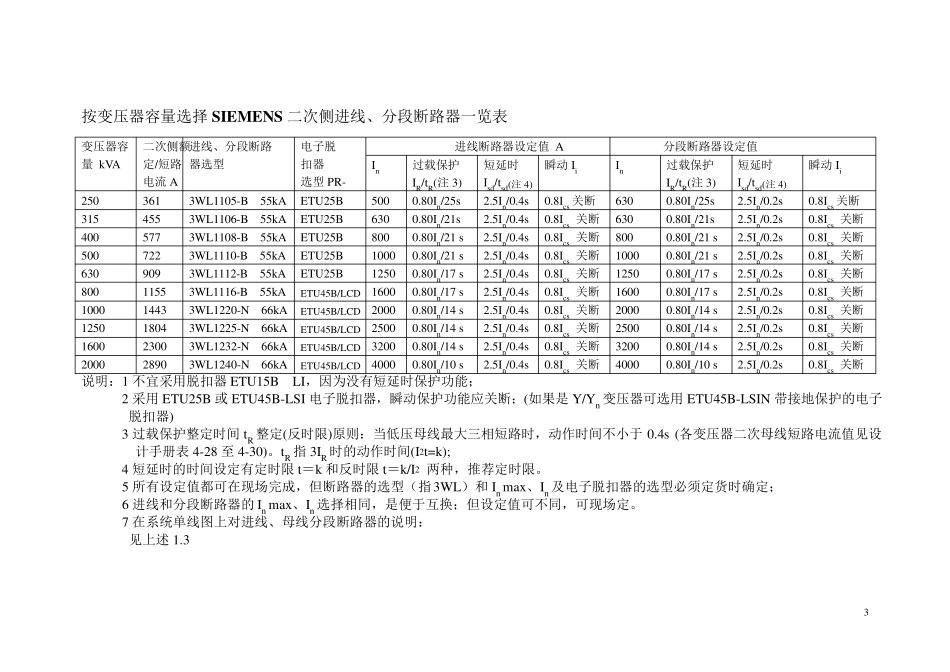

1 SIEMENS 低压断路器选择 1 进线及分段开关的选择 1.1 保护的配置 用于变压器低压侧的进线开关，由于高压侧已经有较完善的保护，通常只需配置过载保护和短路短延时保护；因为与下级配合问题，不能设速断保护； 选用ETU25B 或ETU45B 有L、S、I 三段保护的电子脱扣器完全满足要求。 分段开关的过载保护已没有意义，可设定与进线相同，便于与进线开关互换；短延时保护动作值与进线同，但时间定值要改短，以便与进线开关配合； 1.2应用举例：1000kVA，4.5% ,6/0.4kV, 96.2/1443A, 低压母线最大短路电流26.81kA，最小 24.5kA 选用3WL 2 B 20 断路器配ETU45B/LCD D 电子脱扣器(也可选ETU25B，但没有显示窗)55kA 断路器最大额定电流 In max ＝3200A，额定电流 In＝2000A 评论：本例也可以选用3WL 1 B 16，In max＝1600A，In＝1600A，但没有发展余地，当变压器改为1250kVA，3WL 2(2000A)仍然可用，只需改变设定值。 1.2.1 进线开关 (1)过载保护的设定－L 功能： IR=(1.051.05Itn)/In=(1.10251443)/2000=1590.9=0.795In 取 IR＝0.80In=1600A (整定分档 0.4-0.45-0.5-0.55-0.6-0.65--.7-0.8-0.9-1.0I n) 取 tR=17s （3 倍 IR 时）(整定范围 2-3.5-5.5-8-10-14-17-21-25-30s) 验算是否满足： a 与短延时保护相配合，即当低压母线最大三相短路时，动作时间不小于0.4s b 躲过大型电动机起动时间和电机群自起动时间。 k＝(3IR)217=153IR2 当二次侧最大短路时，Ik＝26810A/1600＝16.75IR 保护动作时间 t＝153IR2/(16.75IR)2=0.54s0.4s 满足要求 低压电动机起动时间一般在 5－10s，且此时过载倍数远不会超过变压器额定电流的3.3 倍（3IR/1443=30.82000/1443=3.3）满足要求 当变压器过载1.2 倍时，保护动作时间 t =153IR2/(1.214431600)2IR2=130s (2)短路短延时保护设定－S 功能： Isd=(1.22.5 Itn)/In=(1.22.51443)/2000=2.16In 取 Isd＝2.5In=5000A（整定分档 1.25-1.5-2-2.5-3-4-6-8-10-12In） Isd 的整定要躲过大型电动机起动电流或电机群自起动电流（过负荷系数 2.5 就是考虑上述因素）； tsd=400ms t=k， 定时限 校验灵敏度： 二次侧最小短路时，Ik＝24.5 kA， 所以，KL＝0.86624500/2.52000=4.21.3 满足要求 (3)短路瞬动－I 功能：关断 如果设定，则要大于二次侧最大三相短路电流，即使该保护不起作用 Ii=(1.5Ik)/In=(2681...
