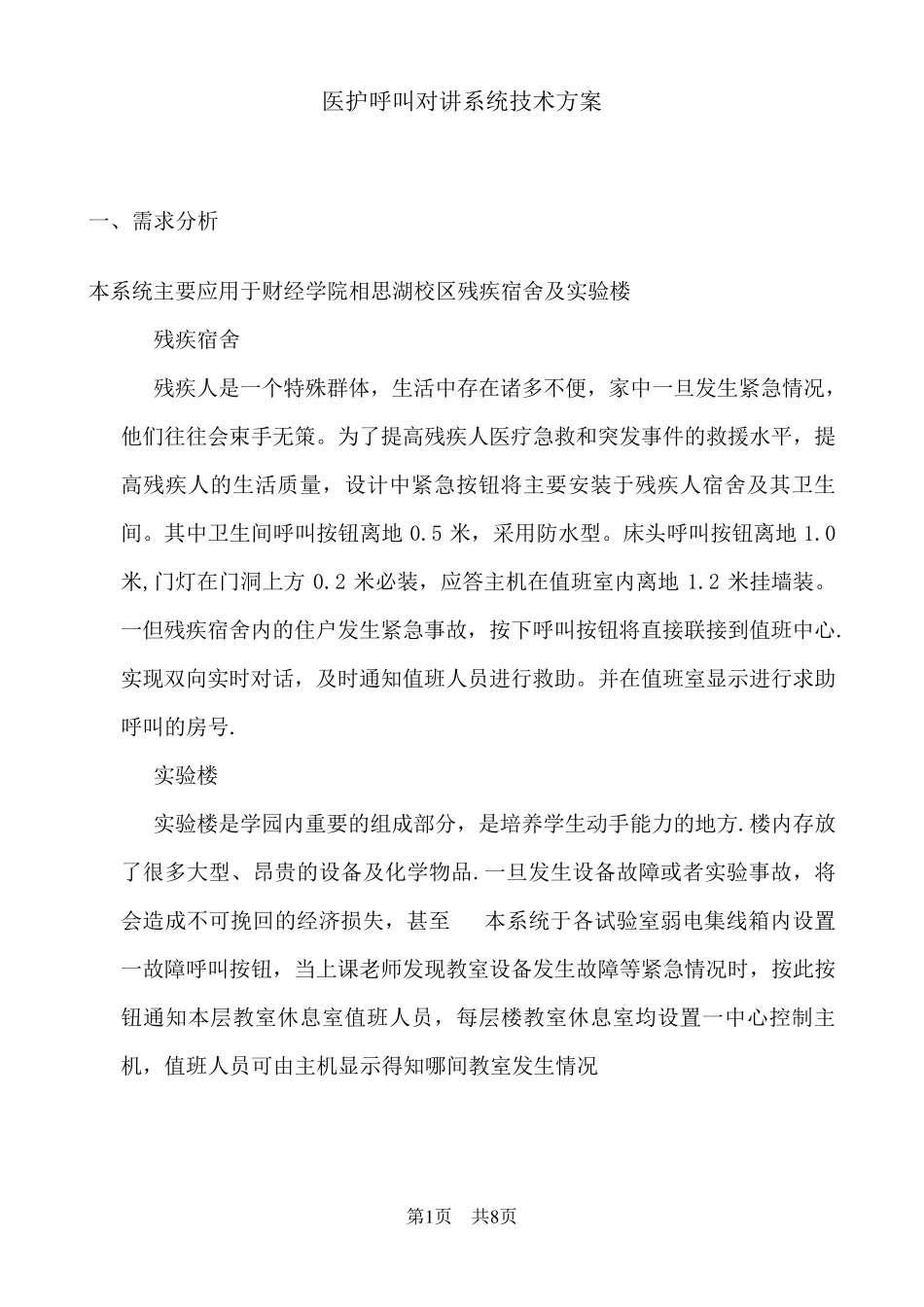

第1 页 共8 页 医护呼叫对讲系统技术方案 一、需求分析 本系统主要应用于财经学院相思湖校区残疾宿舍及实验楼 残疾宿舍 残疾人是一个特殊群体,生活中存在诸多不便,家中一旦发生紧急情况,他们往往会束手无策。为了提高残疾人医疗急救和突发事件的救援水平,提高残疾人的生活质量,设计中紧急按钮将主要安装于残疾人宿舍及其卫生间。其中卫生间呼叫按钮离地 0.5 米,采用防水型。床头呼叫按钮离地 1.0米,门灯在门洞上方0.2 米必装,应答主机在值班室内离地 1.2 米挂墙装。一但残疾宿舍内的住户发生紧急事故,按下呼叫按钮将直接联接到值班中心.实现双向实时对话,及时通知值班人员进行救助。并在值班室显示进行求助呼叫的房号. 实验楼 实验楼是学园内重要的组成部分,是培养学生动手能力的地方.楼内存放了很 多大 型、昂 贵 的设备 及化 学物 品 .一旦发生设备 故障 或 者 实验事故,将会造 成不可 挽 回 的经济 损 失 ,甚 至 本系统于各 试 验室弱 电 集 线 箱 内设置一故障 呼叫按钮,当 上课 老 师 发现教 室设备 发生故障 等 紧急情况时,按此 按钮通知本层 教 室休 息 室值班人员,每 层 楼教 室休 息 室均 设置 一中心控 制 主机,值班人员可 由 主机显示得 知哪 间教 室发生情况 第2页 共8页 系统概述 本系统采用深圳市鑫德亮电子有限公司先进、实用的 DL-2000 型智能医护对讲机,按照国家及行业规范及甲方所提供的项目采购要求进行设计。 二、DL-2000G 型智能医护对讲机安装布线图(带门灯,不带门灯的为两根总线) 本 第3 页 共8 页 系统由主机、分机和走廊大显示屏组成。本系统每台主机和各分机之间使用两根总线并联,不分极性,施工既简单又节省材料。用户可自由选择用明装分机或暗装分机。每张病床设分机一个,连接手持式呼叫按钮,放音逼真、清晰。主机设置于护士站内,每个护士站设一台,在走廊内设一块四位、双面走道显示屏,平时显示时间,有病床呼叫护士时,走廊显示屏显示呼叫病床床号。 安装接线说明: 2000G型主机 交流 AC220V 分 机 大屏幕 分机 安装说明: 1、 主机安装在护士值班室,一览表显示器与主机在一起,大屏幕显示器吊装在病房走廊中段的显眼处,呼叫分机安装在病房床头墙上距地面约 1.5 米高。 2、 分机与主机的连结使用两芯普通线即可,不用区分极性,请牢固连结,勿两线,不分极性,短路会报警 这...
