医用气体系统

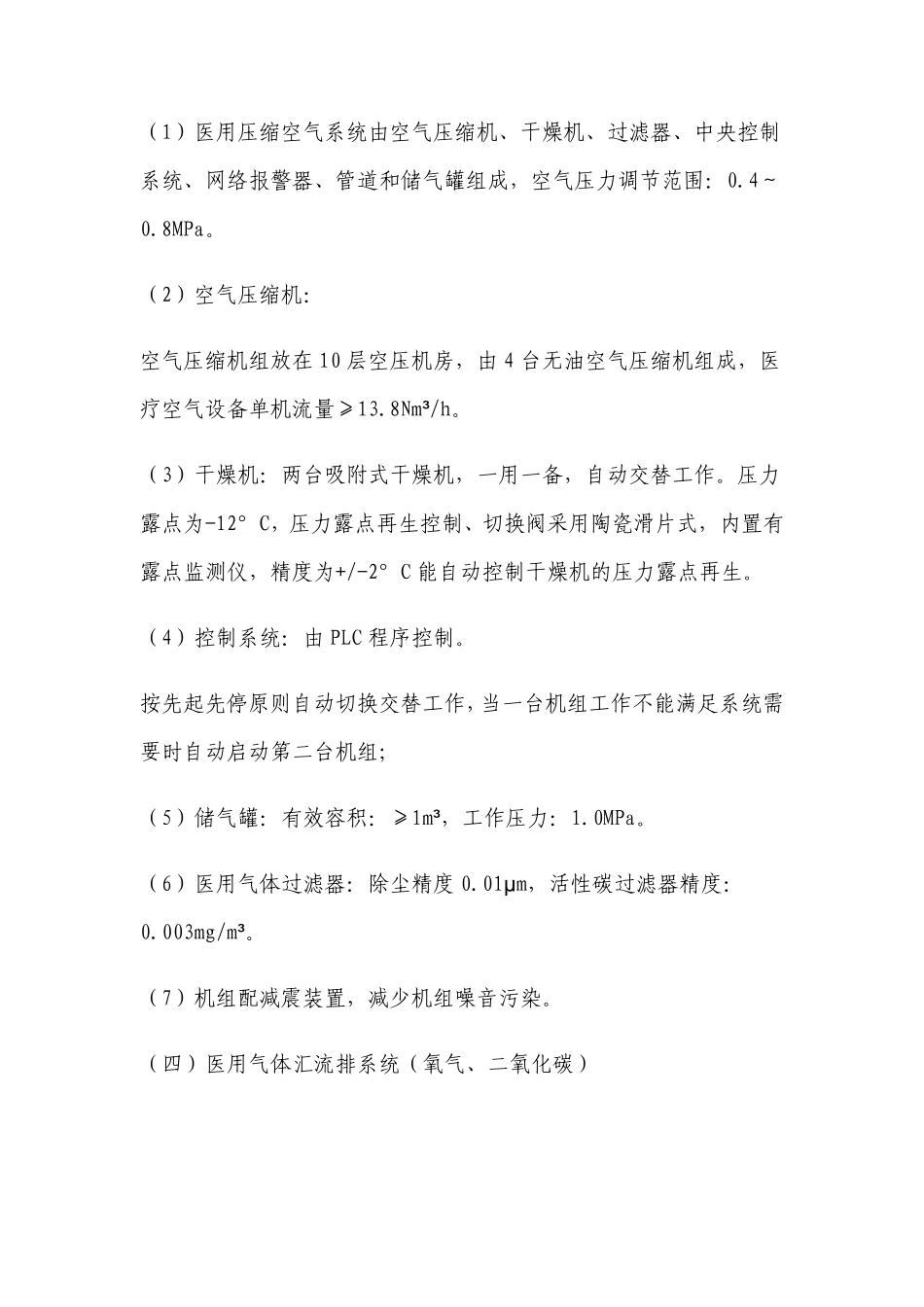

医用气体系统系统设计说明（一）医用氧气供应系统医用氧气供应系统主要由制氧机、空压机、冷干机、空气氧气罐和各级过滤器等设备组成，机组位于医科研大楼负一层。采用PLC 控制，可根据医院用氧量的变化自动控制多套机组的开启及停止；单机产氧量≥34Nm³/h；氧气纯度≥90%。（二）医用真空供应系统（1）医用真空供应系统由真空泵、真空罐、中央控制系统、网络报警器、过滤器和管道等部件组成；真空泵、中央控制系统和报警器为一体式机组。真空压力调节范围：－0.04～－0.087MPa。（2）真空泵：四台，单台抽气量不小于30Nm³/h；选用油润旋片式真空机组，放在 10 层真空机房。（3）中央控制系统：由PLC 程序控制。控制柜：控制柜符合 UL 标准，每台真空泵设有独立电路系统。（4）医用真空储罐：有效容积 1.0m³，工作压力 1.0MPa。（5）污物收集罐：0.1m³。（三）医用空气供应系统（1）医用压缩空气系统由空气压缩机、干燥机、过滤器、中央控制系统、网络报警器、管道和储气罐组成，空气压力调节范围：0.4～0.8MPa。（2）空气压缩机：空气压缩机组放在10 层空压机房，由4 台无油空气压缩机组成，医疗空气设备单机流量≥13.8Nm³/h。（3）干燥机：两台吸附式干燥机，一用一备，自动交替工作。压力露点为-12°C，压力露点再生控制、切换阀采用陶瓷滑片式，内置有露点监测仪，精度为+/-2°C 能自动控制干燥机的压力露点再生。（4）控制系统：由PLC 程序控制。按先起先停原则自动切换交替工作，当一台机组工作不能满足系统需要时自动启动第二台机组；（5）储气罐：有效容积：≥1m³，工作压力：1.0MPa。（6）医用气体过滤器：除尘精度 0.01µ m，活性碳过滤器精度：0.003mg/m³。（7）机组配减震装置，减少机组噪音污染。（四）医用气体汇流排系统（氧气、二氧化碳）（ 1） 气 体 全 自 动 转 换 装 置 根 据 压 力 传 感 器 及 电 磁 阀 自 动 切 换 ， 当 一组 汇 流 排 出 现 压 差 不 足 时 ， 自 动 转 换 到 另 一 组 汇 流 排 ， 且 更 换 钢 瓶 后不 得 立 即 切 换 新 更 换 的 钢 瓶 组 ； 自 动 报 警 器 配 合 切 换 器 使 用 ， 可 提 示值 班 员 气 站 有 一 组 气 瓶 用 完 及 时 更 换 ， 该 报 警 设 有 远 程 报 警 接 点 。（ 2） 汇 流 排 高 压 减 压 阀 有 防 结 冰 措 施 ...
