医院呼叫对讲系统方案

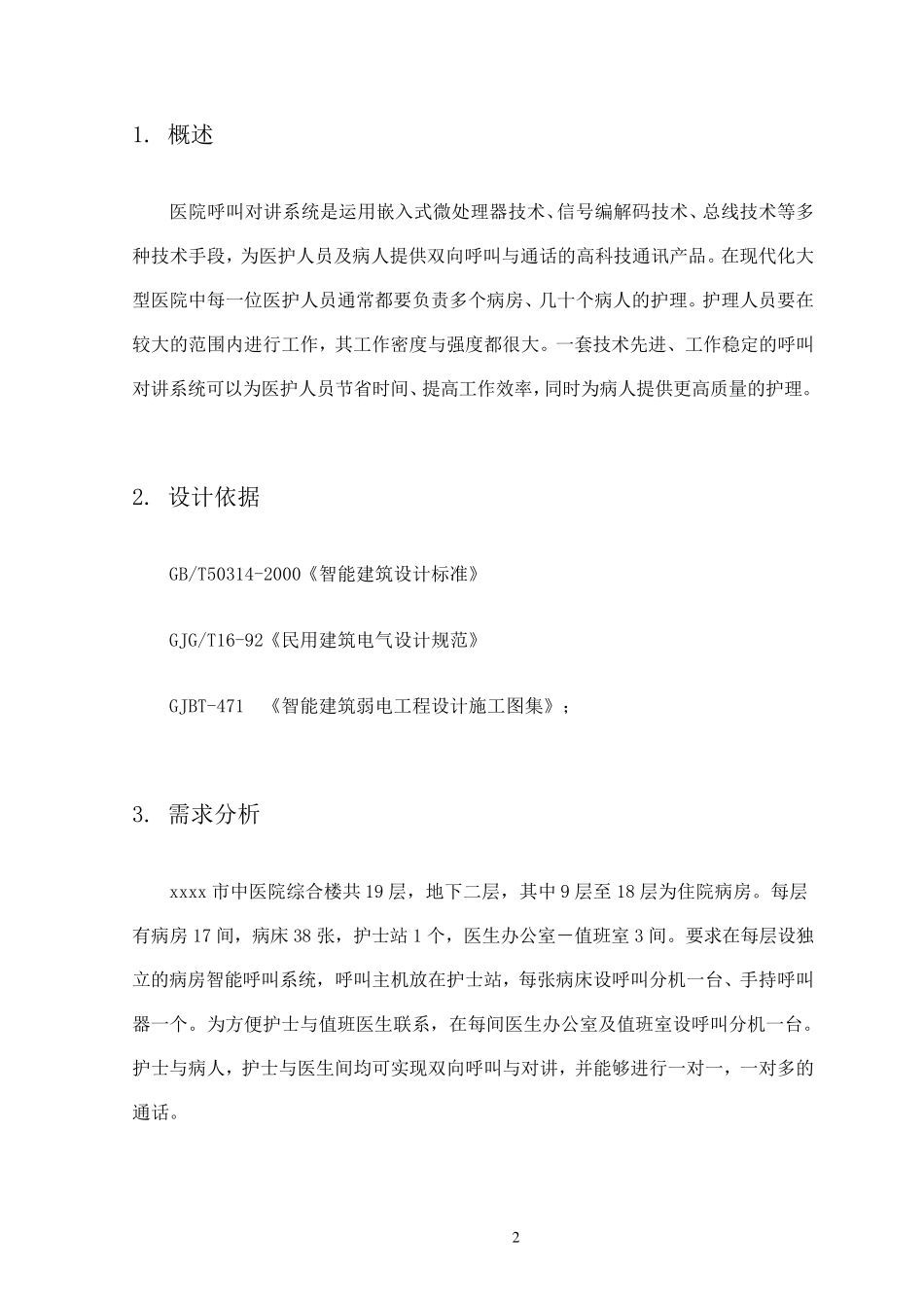

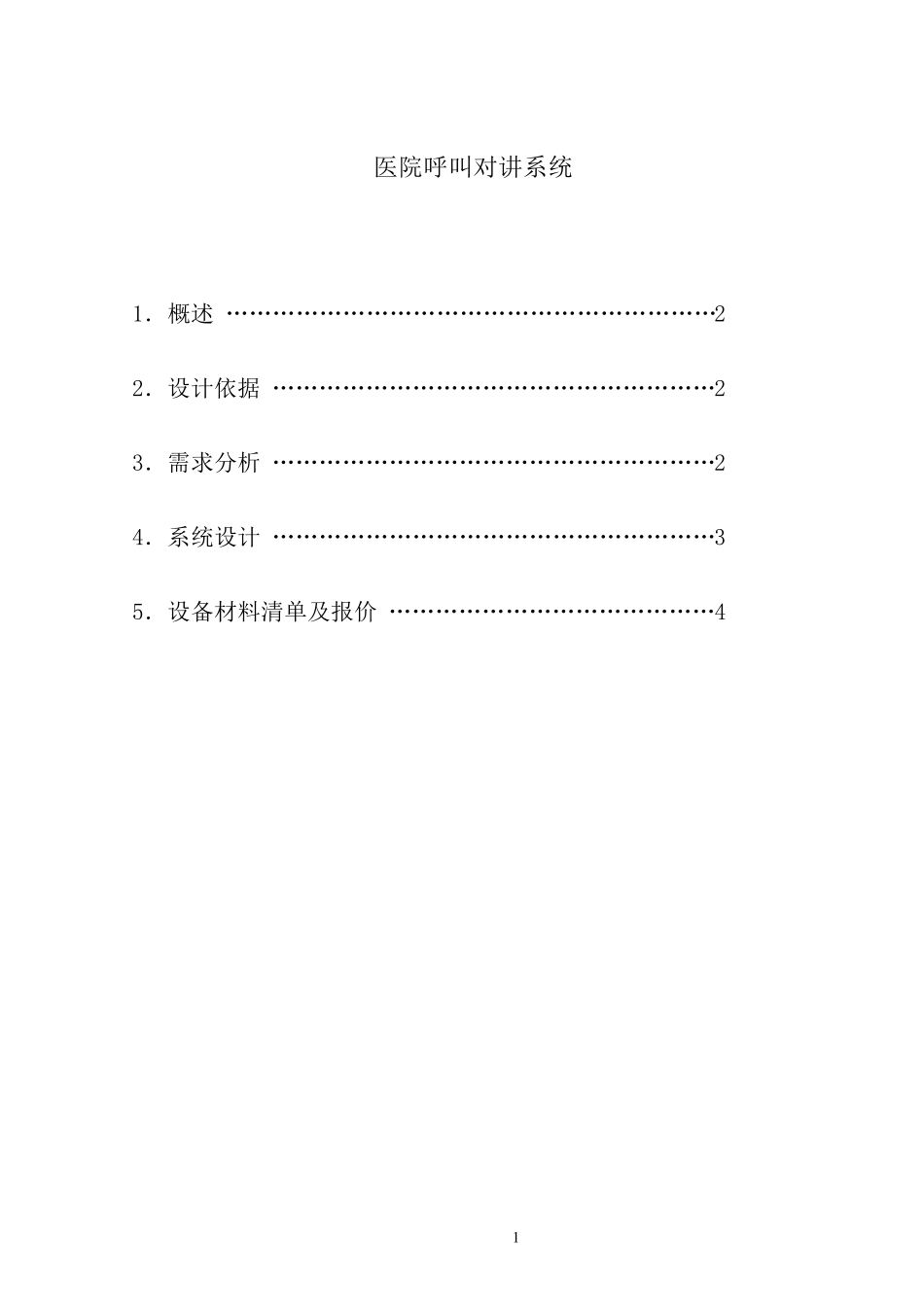

1 医院呼叫对讲系统 1．概述 ………………………………………………………2 2．设计依据 …………………………………………………2 3．需求分析 …………………………………………………2 4．系统设计 …………………………………………………3 5．设备材料清单及报价 ……………………………………4 2 1. 概述 医院呼叫对讲系统是运用嵌入式微处理器技术、信号编解码技术、总线技术等多种技术手段，为医护人员及病人提供双向呼叫与通话的高科技通讯产品。在现代化大型医院中每一位医护人员通常都要负责多个病房、几十个病人的护理。护理人员要在较大的范围内进行工作，其工作密度与强度都很大。一套技术先进、工作稳定的呼叫对讲系统可以为医护人员节省时间、提高工作效率，同时为病人提供更高质量的护理。 2. 设计依据 GB/T50314-2000《智能建筑设计标准》 GJG/T16-92《民用建筑电气设计规范》 GJBT-471 《智能建筑弱电工程设计施工图集》； 3. 需求分析 xxxx 市中医院综合楼共19 层，地下二层，其中 9 层至18 层为住院病房。每层有病房 17 间，病床38 张，护士站1 个，医生办公室－值班室3 间。要求在每层设独立的病房智能呼叫系统，呼叫主机放在护士站，每张病床设呼叫分机一台、手持呼叫器一个。为方 便 护士与值班医生联 系，在每间医生办公室及值班室设呼叫分机一台。护士与病人，护士与医生间均 可实 现双向呼叫与对讲，并 能够 进行一对一，一对多的通话。 3 4 . 系统设计 4.1 系统选型 上海澳环通信设备有限公司是国内专业生产对讲设备的高科技电子公司，其生产的系列对讲产品广范应用于：医院、银行、楼宇、别墅等诸多领域，在国内具有极高的市场占有率，并一直以先进、成熟、稳定及高性价比著称。该系统由微电脑芯片控制，功能丰富，可编程分机，总线式分布，系统布线简单，操作使用非常方便。 4 .2 系统结构图 4.3 功能简介 ➢ 分机呼叫主机及对讲； 4 ➢ 主机呼叫分机及对讲； ➢ 主机的群呼功能； ➢ 分机具有取消功能； ➢ 系统可驱动LED 走廊显示屏； ➢ 分机可采用18V 1A 电源进行分段供电，并可外接AN 按钮； ➢ 走廊显示屏用于走廊可在分机呼叫时显示分机号码，并伴有音乐声； ➢ 门前灯用于病房门口，相应分机呼叫时亮。 4.4 系统配置 本系统设置一套编码式医院护理系统，病床设置一套具有呼叫功能的医院护理系统。具体为： ➢ 每层（病区）...
