十二篇可控硅交流调压电路解析

十二篇可控硅交流调压电路解析_第1页
1/8

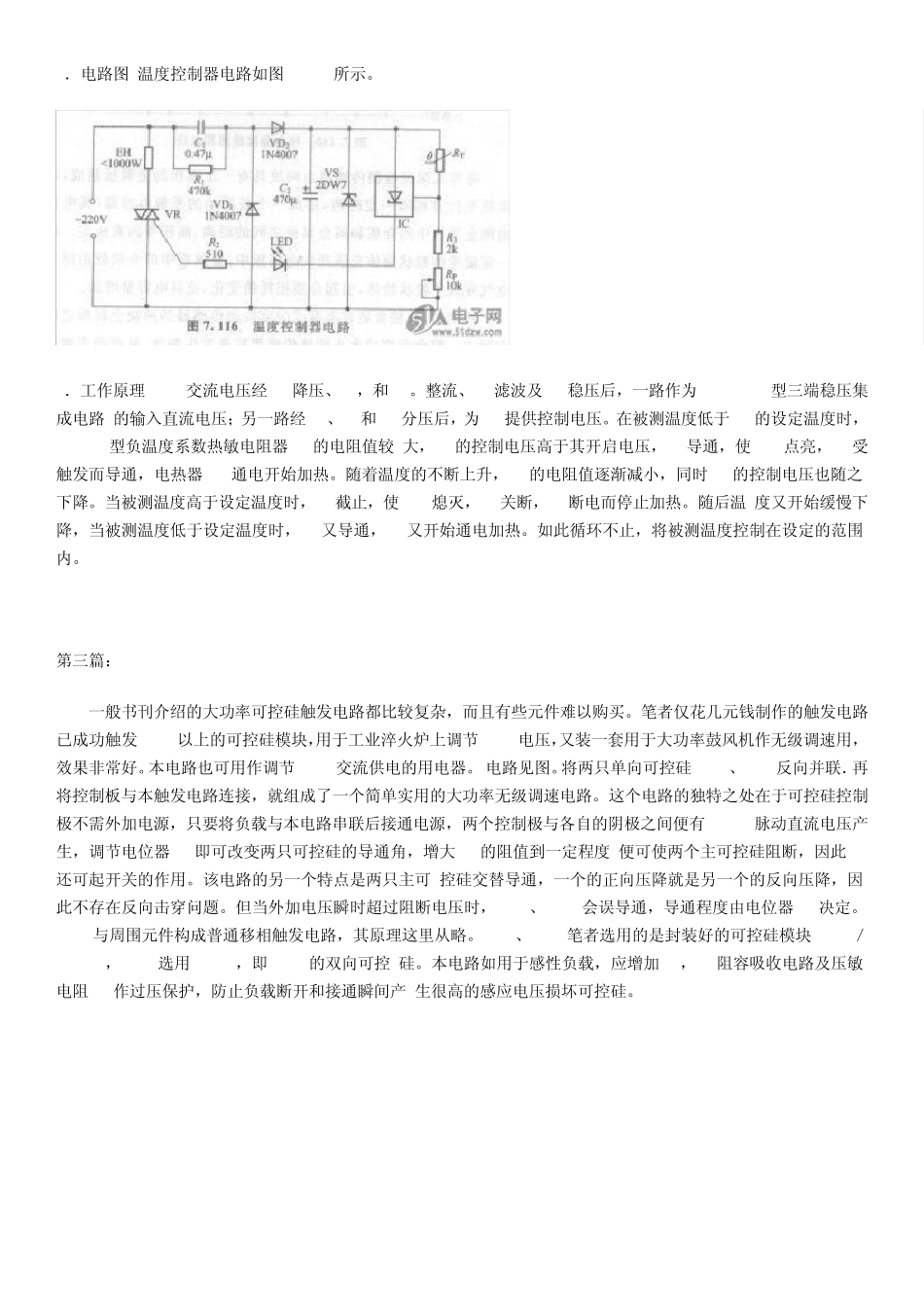

十二篇可控硅交流调压电路解析_第2页
2/8

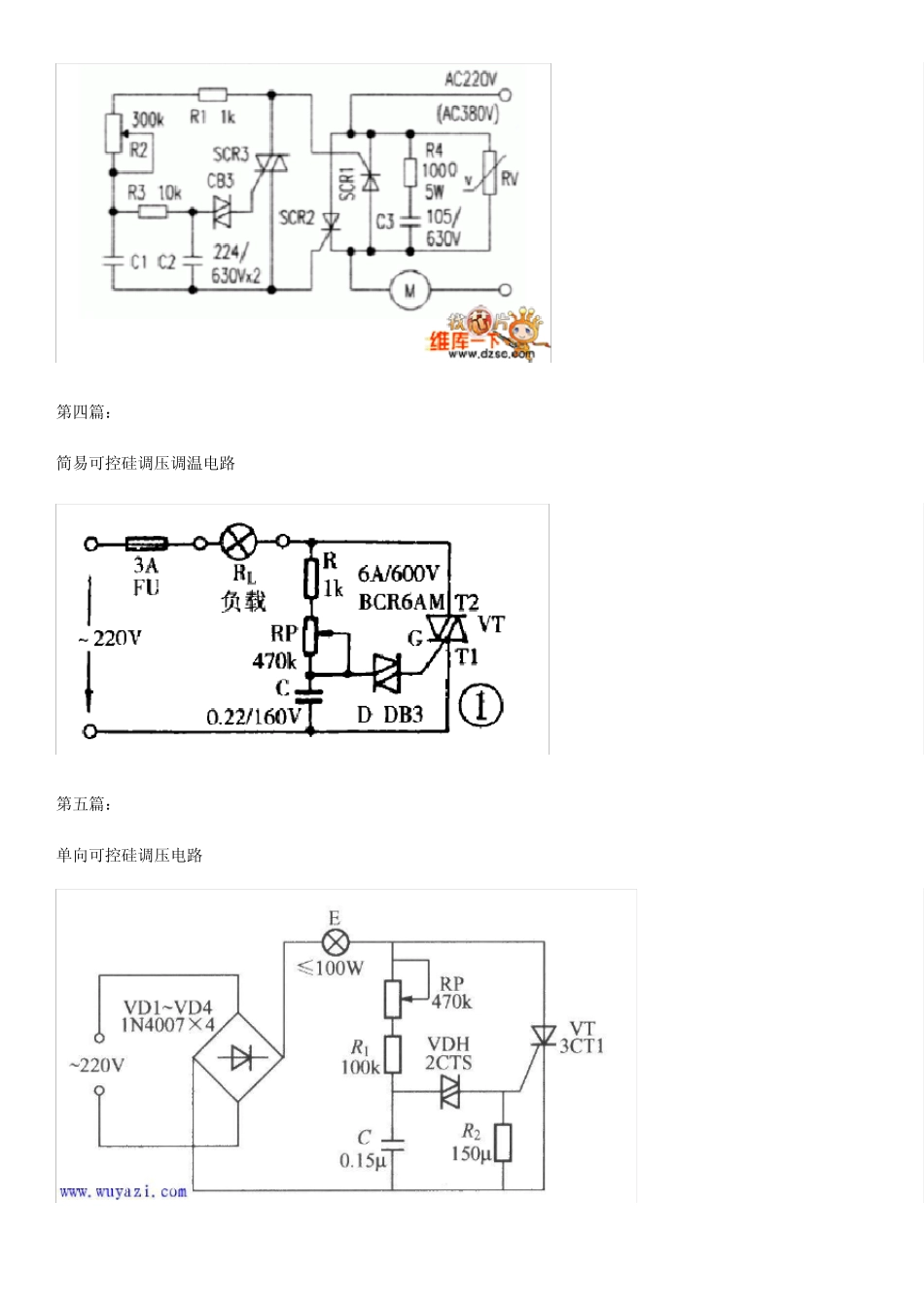

十二篇可控硅交流调压电路解析_第3页
3/8

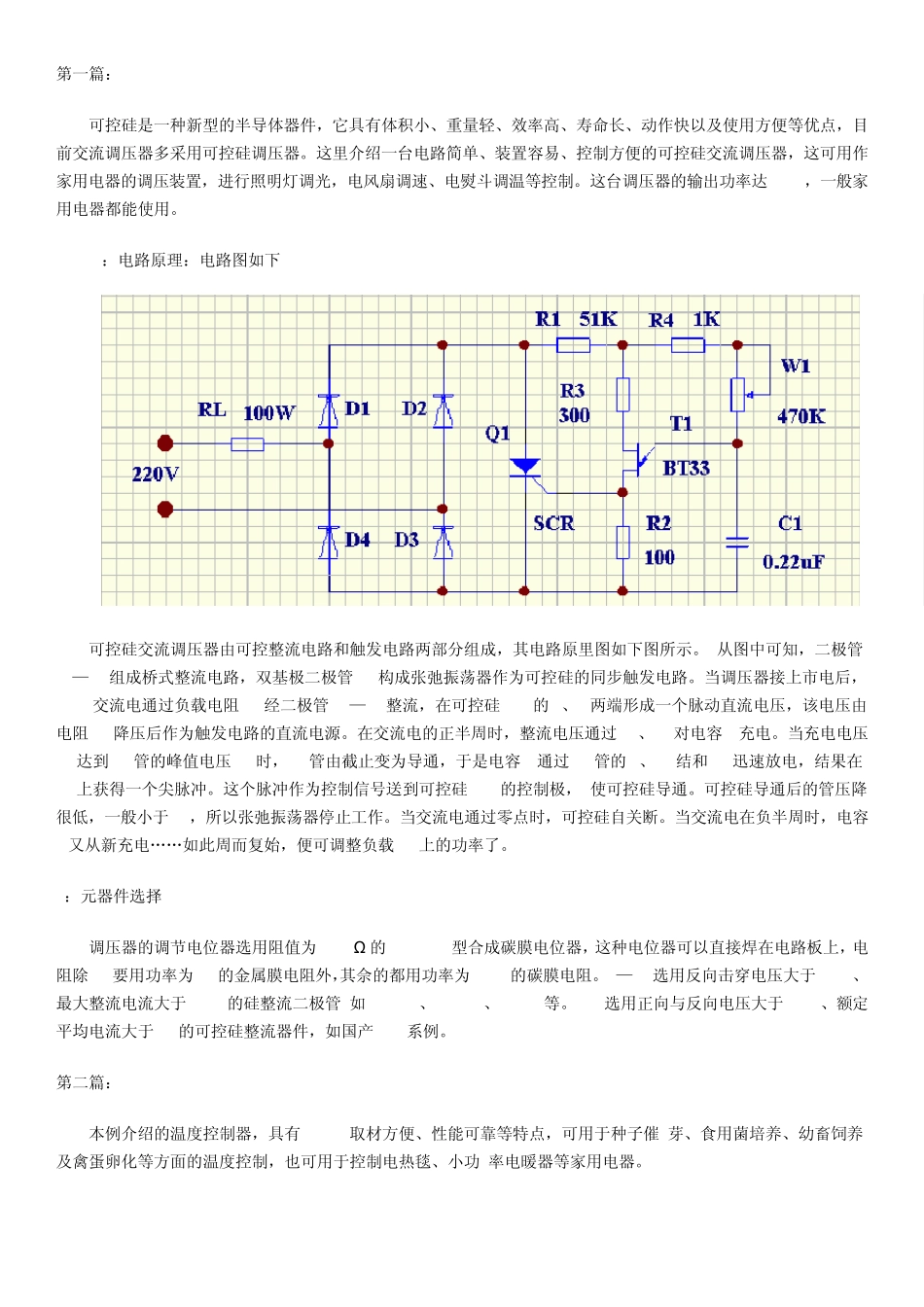

第一篇: 可控硅是一种新型的半导体器件,它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点,目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器,这可用作家用电器的调压装置,进行照明灯调光,电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W,一般家用电器都能使用。 1:电路原理:电路图如下 可控硅交流调压器由可控整流电路和触发电路两部分组成,其电路原里图如下图所示。 从图中可知,二极管D1—D4组成桥式整流电路,双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后,220V交流电通过负载电阻 RL经二极管D1—D4整流,在可控硅SCR的A、K两端形成一个脉动直流电压,该电压由电阻 R1降压后作为触发电路的直流电源。在交流电的正半周时,整流电压通过 R4、W1对电容C充电。当充电电压Uc达到 T1管的峰值电压Up时,T1管由截止变为导通,于是电容C通过 T1管的e、b1结和R2迅速放电,结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极, 使可控硅导通。可控硅导通后的管压降很低,一般小于 1V,所以张弛振荡器停止工作。当交流电通过零点时,可控硅自关断。当交流电在负半周时,电容C又从新充电„„如此周而复始,便可调整负载 RL上的功率了。 2:元器件选择 调压器的调节电位器选用阻值为 470KΩ 的WH114-1型合成碳膜电位器,这种电位器可以直接焊在电路板上,电阻除 R1要用功率为 1W的金属膜电阻外,其佘的都用功率为 1/8W的碳膜电阻。D1—D4选用反向击穿电压大于 300V、最大整流电流大于 0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于 300V、额定平均电流大于 1A的可控硅整流器件,如国产 3CT系例。 第二篇: 本例介绍的温度控制器,具有SB260取材方便、性能可靠等特点,可用于种子催 芽、食用菌培养、幼畜饲养及禽蛋卵化等方面的温度控制,也可用于控制电热毯、小功 率电暖器等家用电器。 1.电路图 温度控制器电路如图7.116所示。 2.工作原理220V交流电压经Cl降压、VD,和 VD。整流、C2滤波及 VS稳压后,一路作为 IC(TL431型三端稳压集成电路)的输入直流电压;另一路经RT、R3和 RP分压后,为 IC提供控制电压。在被测温度低于 RP的设定温度时,NTC502型负温度系数热敏电阻器Rr的电阻值较 大,IC的控制电压高于其开启电压,IC导通,使 LED点亮,VS受...
